インバー材とは、温度変化による寸法変化（熱膨張）が極めて小さい特殊合金です。
一般的な鋼材やアルミニウムと比較して熱膨張率が非常に低く、精密機器や半導体製造装置、光学機器、測定機器など、高い寸法精度が求められる分野で幅広く採用されています。
インバー材は、およそ**鉄（Fe）64％、ニッケル（Ni）36％**で構成される合金（インバー36）が代表的で、「低熱膨張合金」の代名詞として知られています。
温度変化による伸び縮みを最小限に抑えられるため、長さや位置のわずかな変化も許されない部品や治具、金型などに欠かせない材料です。
一方で、インバー材は一般的な鋼材とは異なる切削特性を持つため、加工方法や工具選定、切削条件を適切に設定することが、高精度な製品づくりには欠かせません。
材料の特性を理解したうえで加工を行うことで、寸法精度や品質を安定して確保しやすくなります。
この記事では、インバー材の特徴や種類、用途、加工方法、加工時の注意点までを分かりやすく解説します。
これからインバー材について知りたい方はもちろん、精密部品や試作品の製作を検討している方にも役立つ内容となっています。

インバー材とは

インバー材とは、温度変化による寸法変化（熱膨張）が極めて小さい特性を持つ鉄ニッケル系合金です。
一般的には「インバー合金（Invar Alloy）」とも呼ばれ、約36％のニッケルと約64％の鉄を主成分とする「インバー36」が最も広く利用されています。
この合金は1896年に発見され、その優れた低熱膨張特性から現在でも精密工業分野に欠かせない材料として活躍しています。
通常、金属は温度が上昇すると膨張し、温度が下がると収縮します。
この現象は「熱膨張」と呼ばれ、アルミニウムや炭素鋼、ステンレス鋼など、ほとんどの金属に共通する性質です。
しかし、精密機械や測定機器、半導体製造装置などでは、わずか数ミクロンの寸法変化が製品の性能や品質に大きな影響を与えることがあります。
インバー材は、この熱膨張を極めて小さく抑えられる点が最大の特徴です。
常温付近では一般的な鋼材のおよそ10分の1程度という非常に低い熱膨張率を示し、温度変化の大きい環境でも寸法の安定性を維持しやすくなります。
そのため、高精度な位置決めが必要な装置や、寸法精度を長期間維持したい部品に広く採用されています。
また、インバー材は低熱膨張という特性だけでなく、十分な機械的強度や加工性を備えていることも魅力です。
切削加工や研削加工、放電加工など、さまざまな加工方法に対応できるため、精密部品や専用治具、金型などにも利用されています。
ただし、一般的な炭素鋼やアルミニウムとは切削性が異なるため、加工条件や工具選定には十分な配慮が必要です。
近年では、半導体市場や電子部品、医療機器、航空宇宙産業など、高精度化が求められる分野の成長に伴い、インバー材の需要も拡大しています。
温度変化による誤差を最小限に抑えられることから、高精度な製品づくりを支える重要な材料として、その価値はますます高まっています。

インバー材の成分と低熱膨張の仕組み

インバー材が「ほとんど伸び縮みしない金属」と呼ばれる理由は、その特殊な化学成分と金属内部で起こる磁気的な現象にあります。
代表的なインバー36は、鉄（Fe）約64％、ニッケル（Ni）約36％で構成されており、この組み合わせによって他の金属にはない低熱膨張特性を実現しています。
一般的な金属では、温度が上昇すると原子同士の間隔が広がるため、材料全体が膨張します。
しかし、インバー材ではニッケルと鉄の組み合わせによって生じる「インバー効果」と呼ばれる現象が働きます。
この現象では、温度上昇による原子間隔の広がりを、磁気構造の変化が打ち消すように作用するため、結果として寸法変化が極めて小さくなります。
この特性は特に室温付近で顕著に現れ、精密測定や位置決めが必要な装置に適しています。
一方で、高温域では低熱膨張効果が徐々に小さくなるため、使用環境の温度条件を考慮した材料選定が重要です。
インバー材は低熱膨張という特性を持つ反面、熱伝導率や切削性はアルミニウムなどと比べて高いとはいえません。
また、加工中に切削熱が蓄積しやすく、工具摩耗が進みやすい傾向があります。
そのため、切削油の使用や適切な切削条件の設定が品質向上につながります。
さらに、インバー材は磁性を持つ合金でもあります。
このため、用途によっては磁気の影響を考慮する必要がありますが、多くの精密機器では低熱膨張性が優先されるため、大きな問題となるケースは多くありません。
このように、インバー材は特殊な金属組織と磁気特性によって優れた寸法安定性を実現しており、現在でも精密加工分野を支える代表的な機能性材料として広く利用されています。

インバー36・スーパーインバーとの違い

インバー材にはいくつかの種類がありますが、最も一般的なのがインバー36です。
また、さらに低い熱膨張率を実現したスーパーインバーも存在し、用途に応じて使い分けられています。
それぞれの特徴を理解することで、材料選定の目的や適用分野を把握しやすくなります。
インバー36は、鉄と約36％のニッケルを主成分とする標準的なインバー材です。
熱膨張率が非常に小さく、測定機器や精密治具、半導体製造装置、光学機器など、多くの産業分野で採用されています。
加工性や入手性のバランスが良く、インバー材といえば一般的にこの材料を指すことがほとんどです。
一方、スーパーインバーはニッケルに加えてコバルトなどを添加することで、インバー36よりさらに低い熱膨張率を実現した高性能合金です。
温度変化による寸法変化を極限まで抑えられるため、宇宙望遠鏡やレーザー装置、超高精度測定機器など、ナノメートル単位の精度が求められる分野で活用されています。
ただし、スーパーインバーは材料価格が高く、加工難易度も高い傾向があります。
そのため、必要以上の性能を求めるのではなく、用途に応じて適切な材料を選定することが重要です。
一般的な精密部品であればインバー36で十分な性能を発揮するケースが多く、高精度な研究機器や特殊用途ではスーパーインバーが選ばれます。
また、どちらの材料も一般的な鋼材やアルミニウムとは異なる加工特性を持つため、加工設備や工具、加工条件を適切に設定することが高品質な製品づくりにつながります。
特に寸法精度が求められる部品では、切削加工後の測定や品質管理まで含めた工程設計が重要になります。
インバー36とスーパーインバーはどちらも「低熱膨張」を目的とした材料ですが、求められる精度やコスト、使用環境によって最適な選択肢は異なります。
それぞれの特徴を理解し、用途に応じて使い分けることが、性能とコストのバランスを最適化するポイントです。

インバー材の特徴

熱膨張率が極めて小さい

インバー材最大の特徴は、温度変化による寸法変化が非常に小さいことです。
この性質は「低熱膨張性」と呼ばれ、インバー材が精密機器や半導体製造装置などで広く採用される最大の理由となっています。
一般的な金属は、温度が高くなると膨張し、低くなると収縮します。
例えばアルミニウムは熱膨張率が約23×10⁻⁶/℃、一般的な炭素鋼は約11〜13×10⁻⁶/℃程度ですが、代表的なインバー36は約1〜2×10⁻⁶/℃と非常に小さい値を示します。
この差はわずかなように感じられるかもしれませんが、数百ミリメートル以上の部品や、高精度な位置決めが必要な設備では大きな違いとなります。
例えば500mmの部品が20℃温度変化した場合、アルミニウムでは0.2mm以上伸びることがありますが、インバー材ではその変化量は数百分の1mm程度に抑えられます。
こうした寸法安定性が、高精度加工や精密測定を支える重要な要素となっています。
半導体製造装置や液晶製造装置では、数ミクロン単位で位置決めを行う工程が数多く存在します。
もし装置内部の部品が温度変化によって膨張・収縮してしまうと、加工位置や測定結果に誤差が生じ、歩留まりや品質に大きく影響します。
そのため、温度変化を受けても形状や寸法を維持できるインバー材は、多くの精密機械に採用されています。
また、精密測定機器や光学機器では、わずかな寸法変化が測定誤差につながることがあります。
インバー材は長期間にわたって安定した寸法を維持できるため、基準ゲージや定盤、測定治具などにも利用されています。
さらに、インバー材は熱膨張率が低いだけではなく、加工後の寸法安定性にも優れています。
適切な加工条件と品質管理を行うことで、高精度な部品を長期間安定して使用できることも大きな魅力です。
こうした特性から、インバー材は「寸法変化を嫌うあらゆる精密機器を支える材料」として高い評価を受けています。

寸法精度を維持しやすい

インバー材は低熱膨張性に優れているため、加工後の寸法精度を維持しやすいという特徴があります。
一般的な金属では、周囲の温度が変化すると部品自体も膨張・収縮し、設計寸法との差が生じる場合があります。
しかし、インバー材は温度変化による影響が極めて小さいため、高精度な寸法を長期間維持することが可能です。
精密部品では、数ミクロンの寸法変化が製品性能を左右することがあります。
例えば半導体製造装置では、ウェハを正確な位置へ搬送するためのステージ部品や位置決め治具に高い寸法安定性が求められます。
また、レーザー加工機や三次元測定機なども、装置内部のわずかな変形が測定精度に影響するため、インバー材が活用されるケースがあります。
金型や専用治具でも、温度変化による寸法誤差は製品品質に直結します。
インバー材を採用することで、加工精度のばらつきを抑えやすくなり、製品の品質安定化にもつながります。
また、精密機器の組立工程では、複数の部品を高精度に組み合わせる必要があります。
各部品が温度変化によって異なる量だけ変形すると、組立誤差が発生する原因になります。
インバー材はこうした影響を最小限に抑えられるため、高精度なアセンブリにも適した材料です。
さらに、品質管理の観点でもインバー材は優れています。
完成品を測定する際に部品自体の熱膨張が少ないため、測定値が安定しやすく、再現性の高い品質管理が可能になります。
このような理由から、インバー材は「高精度加工」と「高精度測定」の両方を支える重要な材料として、多くの製造現場で活用されています。

強度・耐食性・磁性の特徴

インバー材は低熱膨張性だけではなく、機械材料として必要な強度も兼ね備えています。
ただし、一般的なステンレス鋼や工具鋼とは異なる特性を持つため、用途に応じた理解が重要です。
強度面では、インバー材は十分な機械的強度を持ち、精密部品や治具、装置部品として使用できます。
一方で、高硬度材ではないため、耐摩耗性が特別高い材料ではありません。
摩耗が問題となる用途では、表面処理や設計上の工夫が行われることもあります。
耐食性については、インバー材は鉄を主成分としているため、ステンレス鋼ほど高い耐食性はありません。
湿気の多い環境や腐食性のある場所では錆が発生する可能性があるため、防錆処理や適切な保管が重要になります。
長期間使用する場合は、防錆油やメッキなどの表面処理が採用されることもあります。
また、インバー材は磁性を持つ材料です。
この特徴は用途によってメリットにもデメリットにもなります。
磁気を利用する機構では問題にならない一方、磁気の影響を避けたい電子機器や特殊な測定装置では設計時に考慮する必要があります。
さらに、インバー材は熱伝導率がそれほど高くないため、加工時には切削熱が工具側へ逃げにくい傾向があります。
その結果、工具摩耗が進みやすくなるため、切削条件やクーラントの管理が加工品質に大きく影響します。
このように、インバー材は万能な材料ではありませんが、低熱膨張という圧倒的な強みを持つ一方で、強度・耐食性・磁性などの特徴を理解して適切な用途に使用することで、その性能を最大限に発揮できる材料といえます。

加工時に注意したいポイント

インバー材は優れた寸法安定性を持つ反面、加工性については一般的な炭素鋼やアルミニウムとは異なる特徴があります。
そのため、高品質な部品を製作するためには、材料特性を理解したうえで適切な加工条件を設定することが重要です。
まず注意したいのが切削熱です。
インバー材は熱伝導率が低いため、加工中に発生した熱が工具や加工部へ集中しやすくなります。
切削熱が蓄積すると工具寿命が短くなり、加工面の品質低下や寸法精度の悪化につながる可能性があります。
そのため、十分な切削油やクーラントを使用し、熱を効率よく逃がすことが重要です。
また、インバー材は加工硬化を起こしやすい傾向があります。
切削条件が適切でないと表面が硬化し、その後の加工が難しくなることがあります。
工具の摩耗も進みやすくなるため、切れ味の良い工具を使用し、適切な送り速度や切削速度を設定することが品質向上につながります。
高精度部品では、加工後の測定環境も重要です。
測定室の温度管理や部品の温度安定化を行うことで、より正確な寸法測定が可能になります。
せっかく低熱膨張性に優れた材料を使用していても、測定条件が適切でなければ本来の性能を十分に評価できません。
さらに、インバー材は精密部品として使用されることが多いため、仕上げ加工や最終検査まで含めた品質管理が欠かせません。
加工設備だけでなく、測定機器や検査体制も含めた総合的な品質管理が、高精度な製品づくりには重要です。
インバー材は加工難易度がやや高い材料ではありますが、その特性を理解し、適切な加工条件と品質管理を行うことで、高精度な部品製作が可能になります。
精密加工の現場では、こうしたノウハウの積み重ねが製品品質を大きく左右します。

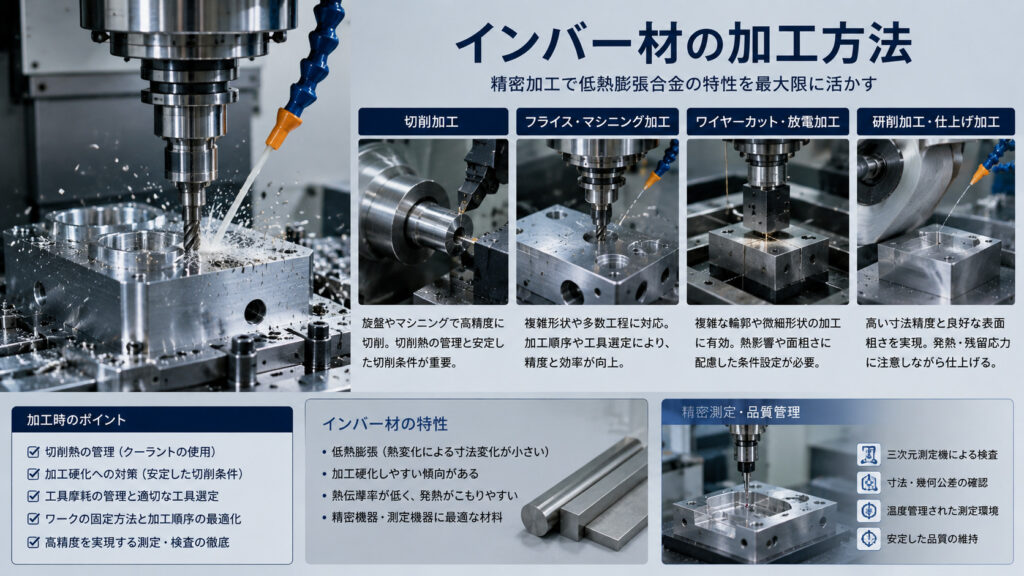

インバー材の加工方法

インバー材は、精密機器や半導体製造装置などに使用されることから、高い寸法精度が求められるケースが多い材料です。
切削加工、フライス加工、マシニング加工、放電加工、研削加工など、一般的な金属加工技術を利用できますが、インバー材特有の加工特性を考慮する必要があります。
特に重要なのが、切削熱・加工硬化・工具摩耗・残留応力への対策です。
インバー材は熱伝導率が比較的低く、加工時に発生した熱が加工部や工具に集中しやすいため、加工条件によっては寸法精度や表面品質に影響が出る可能性があります。
また、精密部品では加工直後の温度と測定時の温度が異なるだけでも寸法差が発生するため、加工だけでなく測定まで含めた管理が重要です。
ここでは、インバー材の代表的な加工方法について、それぞれの特徴と注意点を解説します。

切削加工

インバー材の代表的な加工方法の一つが切削加工です。
切削加工では、旋盤やフライス盤、マシニングセンタなどを使用して、インバー材の板材・丸棒・ブロック材などから必要な形状を削り出します。
穴あけ、外径加工、溝加工、ポケット加工、輪郭加工など、さまざまな形状に対応できるため、インバー材の精密部品製作でも重要な加工方法です。
一方で、インバー材は一般的な鋼材と同じ感覚で加工できる材料ではありません。
特に注意したいのが加工硬化です。
切削条件が適切でない状態で工具が加工面を擦るような状態になると、加工面が硬化し、その後の切削が難しくなる場合があります。
そのため、切削工具を適切に食い込ませ、安定した切削状態を維持することが重要です。
また、インバー材は熱伝導率が比較的低いため、切削によって発生した熱が工具やワークに蓄積しやすい傾向があります。
加工熱が大きくなると工具摩耗の進行や加工面の品質低下につながる可能性があるため、切削速度や送り量、切込み量などを適切に設定し、必要に応じてクーラントを使用します。
精密加工では、加工中の温度変化にも注意が必要です。
インバー材そのものは熱膨張が小さいものの、加工機械、工具、治具などは温度によって膨張・収縮します。
そのため、インバー材だから温度管理が不要というわけではありません。
高精度な部品では、機械やワークの温度状態を安定させたうえで加工・測定することが重要です。
インバー材の切削加工では、単純に寸法を削り出すだけでなく、工具・切削条件・冷却・加工順序・測定環境を総合的に管理することが高精度化のポイントになります。

フライス・マシニング加工

インバー材の複雑な形状を加工する場合には、フライス加工やマシニングセンタによる加工が適しています。
マシニングセンタでは、工具を自動交換しながら穴あけ、面削り、溝加工、ポケット加工、輪郭加工などを連続して行えるため、多品種・少量生産の精密部品にも対応しやすい加工方法です。
インバー材をマシニング加工する際には、まずワークを安定して固定することが重要です。
精密部品では、加工中に発生する切削抵抗によってワークが微小に動いたり変形したりすると、寸法精度に影響します。
特に薄肉部品や細長い形状では、クランプ方法や加工順序を慎重に設定する必要があります。
また、インバー材は加工硬化の影響を受ける可能性があるため、工具をワークに接触させたまま必要以上に擦るような加工は避けることが重要です。
切削条件が安定しない場合には、工具寿命だけでなく加工面の状態にも影響する可能性があります。
工具については、加工する形状や精度、材質、設備条件などを考慮して適切なものを選定します。
エンドミルなどの切削工具では、刃先の状態が加工品質に直結するため、工具摩耗を確認しながら加工を進めることが重要です。
さらに、マシニング加工では加工順序も精度を左右します。
粗加工で大きく材料を除去した後、仕上げ加工を行うことで、加工負荷を抑えながら精度を高めやすくなります。
高精度な部品では、一度に最終寸法まで削り込むのではなく、粗加工・中仕上げ・仕上げ加工と工程を分ける方法が有効です。
インバー材のマシニング加工では、加工プログラムだけでなく、固定方法、工具、切削条件、加工順序、冷却方法まで含めて管理することが重要です。
特に精密部品では、加工後の寸法測定までを一連の工程として考える必要があります。

ワイヤーカット・放電加工

インバー材の加工では、切削加工だけでなく、ワイヤーカット放電加工や形彫り放電加工などの放電加工も利用できます。
放電加工は、工具とワークを直接接触させて削るのではなく、電極と加工物の間で発生する放電現象を利用して材料を除去する加工方法です。
ワイヤーカット放電加工では、細いワイヤー電極を使用して材料を切断するため、通常の切削工具では加工が難しい複雑な輪郭や細かな形状にも対応できます。
特に、板状のインバー材から精密な外形を切り出す場合や、複雑なスリット・輪郭形状を加工する場合に有効です。
放電加工の大きなメリットは、切削工具による大きな切削抵抗が発生しにくいことです。
そのため、薄板や細かな形状など、切削加工では変形や工具の入りにくさが問題となる部品にも適しています。
また、材料の硬さに左右されにくいことも放電加工の特徴です。
ただし、放電加工にも注意点があります。
加工条件によっては加工面に熱影響層が形成されることがあり、要求される品質によっては仕上げ加工や条件調整が必要になります。
特に精密部品では、加工速度だけを優先するのではなく、表面状態や寸法精度を考慮して加工条件を設定する必要があります。
ワイヤーカットでは、加工液の管理も重要です。
加工状態が安定しなければ、加工速度や面粗さ、寸法精度などに影響する可能性があります。
また、複雑な形状では加工プログラムやワイヤー経路の設定も重要になります。
インバー材の放電加工では、切削加工とは異なるメリットを活用することで、精密な形状を効率よく製作できます。
特に、複雑な輪郭・薄板・細かなスリット・高精度な外形加工などでは、ワイヤーカット放電加工が有力な選択肢となります。

研削加工・仕上げ加工

インバー材で高い寸法精度や表面粗さが求められる場合には、研削加工や仕上げ加工が重要になります。
研削加工は、砥石を使用して材料表面を微量ずつ除去する加工方法で、切削加工では得ることが難しい高い寸法精度や良好な表面粗さを実現するために使用されます。
例えば、インバー材で製作する精密治具や基準部品、位置決め部品などでは、平面度や平行度、厚みなどに厳しい公差が指定されることがあります。
このような場合、切削加工だけで最終寸法まで仕上げるのではなく、研削加工を組み合わせることで精度を高められる場合があります。
ただし、研削加工でも発熱への対策が重要です。
研削では砥石とワークが高速で接触するため、条件によっては加工部に熱が発生します。
インバー材は熱伝導率が比較的低いため、発生した熱が局所的に蓄積しやすくなります。
過度な発熱は加工面の品質や寸法精度に影響する可能性があるため、適切な研削条件と冷却が必要です。
また、高精度なインバー材部品では、加工後の残留応力にも注意が必要です。
材料内部に応力が残っている状態で大きく材料を除去すると、加工後にわずかな変形が発生する場合があります。
そのため、部品の形状や要求精度によっては、粗加工と仕上げ加工の間に適切な工程を設けることが重要になります。
最終的な精度を確認するためには、マイクロメータ、ダイヤルゲージ、表面粗さ測定機、三次元測定機などを使用して寸法や幾何公差を検査します。
特にインバー材は精密用途が多いため、加工そのものだけでなく、加工後の測定・検査まで含めた品質管理が欠かせません。
インバー材の仕上げ加工では、「どれだけ削れるか」だけでなく、「どれだけ安定した状態で最終寸法まで持っていけるか」が重要です。
加工・熱管理・応力対策・測定を総合的に行うことで、インバー材が持つ低熱膨張性と高い寸法安定性を活かした精密部品を製作できます。

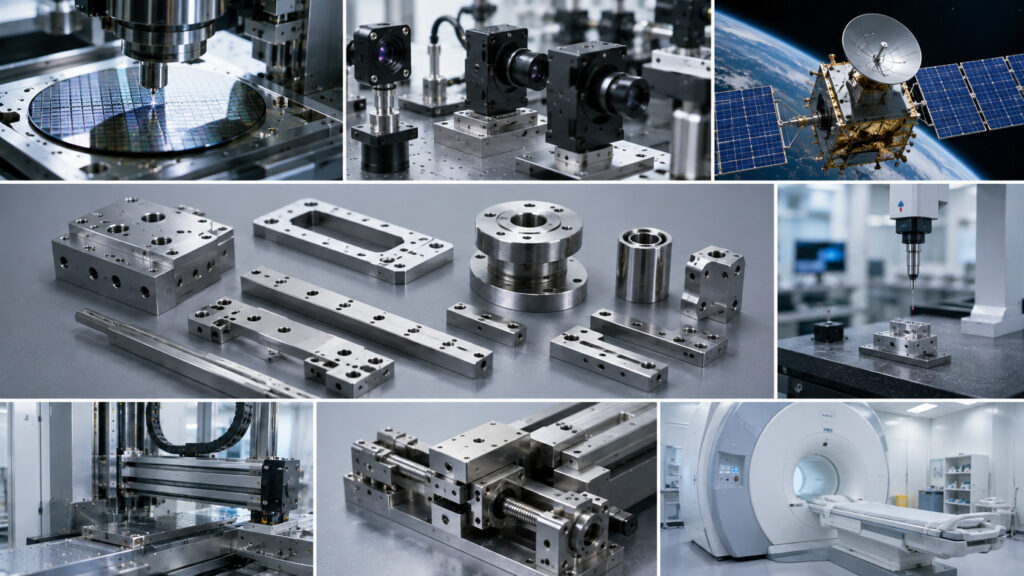

インバー材の用途

インバー材は、温度変化による寸法変化をできるだけ抑えたい用途で使用される特殊合金です。
一般的な構造部品のように単純な強度だけを求めるのではなく、「温度が変わっても位置や寸法を安定させたい」という要求に対して、その低熱膨張性が大きな価値を発揮します。
特に、半導体製造装置、液晶・FPD関連装置、精密測定機器、光学機器、航空宇宙分野などでは、わずかな熱変形が装置性能や測定精度に影響することがあります。
そのため、装置のベース、ステージ、フレーム、治具、位置決め部品などにインバー材が採用されることがあります。
ここでは、インバー材が実際にどのような分野で使用され、なぜその用途に適しているのかを詳しく解説します。

半導体・液晶製造装置

インバー材の代表的な用途の一つが、半導体製造装置や液晶・FPD製造装置などの精密製造設備です。
これらの装置では、製品を非常に正確な位置へ搬送したり、加工・成膜・検査などを高い精度で行ったりする必要があります。
そのため、装置内部の部品には高い寸法安定性が求められます。
半導体製造では、シリコンウェハなどの基板を微細な位置精度で扱います。
装置内部のステージや治具、位置決め部品などが温度変化によって膨張・収縮すると、基準位置からのズレが発生する可能性があります。
特に微細加工では、わずかな位置変化でも製品品質に影響するため、熱による変形を抑えることが重要です。
インバー材は室温付近で非常に低い熱膨張率を持つため、こうした温度変化による寸法変化を抑えたい部品に適しています。
例えば、装置のステージ部品、精密治具、支持部品、位置決め機構の一部など、温度安定性が重要な箇所で利用されることがあります。
また、半導体や液晶の製造装置では、装置そのものが大型化することがあります。
部品の長さが大きくなるほど、熱膨張による寸法変化も無視できなくなります。
そのため、長尺のフレームや基準部材などで低熱膨張材料を使用することには大きな意味があります。
ただし、装置全体をインバー材で製作するとは限りません。
コストや強度、重量、加工性などを考慮し、熱変形を特に抑える必要がある部分に限定して使用するケースもあります。
このようにインバー材は、半導体・液晶製造装置において、温度変化による位置ズレや寸法変化を抑え、精密な製造プロセスを支える材料として活用されています。

精密測定機器

インバー材は、寸法や位置を正確に測定するための精密測定機器や測定治具にも使用されています。
測定機器では、測定対象そのものだけでなく、測定機器を構成する基準部品の寸法安定性も非常に重要です。
例えば、測定装置のフレームや基準部材が温度によって伸び縮みすると、測定対象には変化がなくても測定値が変化する可能性があります。
つまり、測定機器そのものの熱変形が測定誤差の原因となるのです。
インバー材は熱膨張率が非常に小さいため、温度変化による基準部品の寸法変化を抑える材料として適しています。
特に、長い基準部材や位置決め部品などでは、材料の熱膨張率が測定精度に大きく関係します。
精密測定機器だけでなく、製造現場で使用される専用ゲージや検査治具などにも、低熱膨張材料が必要になる場合があります。
加工した部品を測定する際、測定治具そのものが温度変化によって変形すると、正確な検査が難しくなるためです。
また、インバー材は精密加工との相性も良く、マシニング加工、研削加工、ワイヤーカットなどを利用して複雑な形状の測定部品を製作できます。
加工後には三次元測定機や各種精密測定機器を使用して寸法や幾何公差を確認することで、要求された精度を管理します。
ただし、インバー材を使用すれば自動的に高精度な測定ができるわけではありません。
測定室の温度、測定対象の温度、測定機器の状態なども管理する必要があります。
精密測定分野におけるインバー材の役割は、単に「膨張しにくい材料」というだけではありません。
測定の基準となる部品の寸法を安定させ、温度による測定誤差を抑えるための材料として重要な役割を果たしています。

光学機器・レーザー機器

インバー材は、光学機器やレーザー関連装置など、光の位置や光軸を高い精度で維持する必要がある機器にも使用されます。
光学分野では、部品のわずかな位置変化が光軸のズレや焦点位置の変化につながる場合があるため、温度による寸法変化を抑えることが重要です。
例えば、レンズやミラーなどの光学部品を固定するマウントや支持部品が温度によって膨張すると、光学部品の位置や角度が変化する可能性があります。
一般的な金属材料では温度変化による膨張・収縮が避けられないため、高い位置安定性が必要な部分では低熱膨張材料が有効です。
インバー材は、室温付近で熱膨張が非常に小さいため、光学系の支持構造や精密治具、位置決め部品などに利用できます。
特に、長時間にわたって一定の位置関係を維持する必要がある装置では、材料の熱安定性が重要になります。
レーザー機器では、光源から出たレーザー光をミラーやレンズなどで正確に導く構造が採用されます。
このとき、光学部品を支える構造体の熱変形が大きいと、レーザー光の照射位置が変化する可能性があります。
インバー材を適切な部分に使用することで、温度変化に伴う機械的な変位を抑えられます。
また、光学機器では表面仕上げや寸法公差だけでなく、平面度、平行度、直角度などの幾何公差も重要です。
そのため、インバー材の加工では切削加工だけでなく、研削加工や精密測定を組み合わせることがあります。
ただし、光学機器のすべての部品にインバー材が適しているわけではありません。
磁性や重量、耐食性、コストなどを考慮する必要があるため、求められる性能に応じて材料を使い分けます。
インバー材は光学機器において、温度変化による機械的な位置ズレを抑え、光学系の安定性を高めるための材料として重要な役割を担っています。

航空宇宙・医療機器

インバー材は、航空宇宙分野や一部の医療機器など、高い寸法安定性や精密な位置決めが求められる特殊用途でも使用されます。
航空宇宙分野では、地上と上空・宇宙空間で温度環境が大きく変化します。
そのため、温度変化による部品の寸法変化や位置変化をできるだけ抑えることが重要になります。
特に、光学観測機器、センサー、精密な位置決め機構などでは、熱変形が性能に影響する場合があります。
人工衛星や宇宙望遠鏡などでは、搭載された光学系や観測機器を正確な位置に維持する必要があります。
温度環境が変化した際に構造体が大きく膨張・収縮すると、光学部品の位置関係が変化する可能性があります。
そのため、用途によってはインバー系の低熱膨張材料が有力な選択肢となります。
また、航空機や宇宙関連機器では、軽量化も非常に重要なテーマです。
インバー材は鉄ニッケル系合金であるため、アルミニウム合金やチタン合金などと比較すると重量面で不利になる場合があります。
そのため、装置全体をインバー材で構成するのではなく、熱安定性が特に必要な部分に限定して使用するという考え方が重要になります。
医療機器では、精密な位置決めや測定が必要な装置の内部部品、治具、支持部品などで低熱膨張材料が検討されることがあります。
特に、光学系や検査機構を備えた装置では、温度変化による機械的な変位を抑えることが重要です。
このような特殊用途では、低熱膨張性だけでなく、強度、重量、耐食性、磁性、加工性、コストなどを総合的に評価する必要があります。
インバー材は、航空宇宙・医療分野において、高い寸法安定性が求められる精密部品や機構部品を支える特殊材料として、その特性を活かして使用されています。

金型・治具・精密部品

インバー材は、金型や専用治具、精密機械部品など、温度による寸法変化を抑えながら高い位置精度を維持したい用途にも使用されます。
製造現場では、ワークを一定の位置に固定する治具や、加工位置を決める位置決め部品などが使用されます。
これらの部品は、製品そのものを加工する工具ではなくても、製品の寸法精度や加工精度を左右する重要な役割を持っています。
例えば、温度変化によって治具が膨張すると、ワークを固定する位置がわずかに変化する可能性があります。
通常の加工では問題にならない程度の変化でも、高精度加工では無視できない場合があります。
インバー材を使用することで、こうした温度変化による位置ズレを抑えることができます。
また、複数の部品を組み合わせて使用する精密機構では、それぞれの部品の熱膨張率の違いも重要になります。
インバー材を使用する部分と他の材料を組み合わせる場合には、温度変化による膨張量の差を考慮した設計が必要です。
金型や治具では、インバー材の低熱膨張性を活かして、基準面、位置決め部、支持部などに使用することが考えられます。
ただし、金型全体をインバー材にする必要があるとは限らず、要求される精度や使用環境に応じて適用箇所を検討することが重要です。
精密部品としては、ステージ部品、ベースプレート、支持部品、位置決め部品、センサー関連部品など、さまざまな形状への展開が可能です。
マシニング加工や旋盤加工、ワイヤーカット、研削加工などを組み合わせることで、複雑な形状や高精度な公差にも対応できます。
このように、インバー材は単なる「特殊な金属材料」ではなく、温度変化による誤差を抑える必要がある治具・金型・精密部品の性能を支える材料として活用されています。
用途に合わせて形状や加工方法を適切に設定することが、インバー材の性能を十分に引き出すポイントです。

インバー材を加工する際のポイント

インバー材は、低熱膨張という非常に優れた特性を持つ一方、一般的な鋼材とは異なる加工特性があります。
そのため、高精度な部品を製作するには、単に図面寸法に合わせて材料を削るだけではなく、工具の選定、切削条件、加工順序、熱管理、ワークの固定方法、加工後の測定までを総合的に管理することが重要です。
特にインバー材では、加工中に発生する熱、加工硬化、工具摩耗、残留応力、加工後の寸法変化などが品質に影響する可能性があります。
低熱膨張材だからこそ、加工時の温度管理や測定環境についても慎重に考える必要があります。
ここでは、インバー材を高精度に加工するために押さえておきたいポイントを解説します。

工具選定

インバー材を加工する際には、適切な切削工具を選定することが重要です。
インバー材は加工硬化を起こしやすい傾向があり、加工中に工具が摩耗したり、切れ味が低下したりすると、加工面を擦るような状態になりやすくなります。
その結果、加工面の硬化や寸法精度の低下につながる可能性があります。
そのため、インバー材の切削では、十分な切れ味を維持できる工具を使用し、安定した切削状態を保つことが基本となります。
工具材種や刃先形状は、加工する部品の形状、要求精度、切削条件、使用する工作機械などを考慮して決定します。
エンドミルやドリルなどを使用する場合も、加工内容に応じて工具径や刃数、刃先形状などを適切に選ぶ必要があります。
特に小径工具を使用する微細加工では、工具剛性や振れ精度も加工品質に大きく影響します。
また、工具の摩耗状態を確認することも重要です。
摩耗した工具を使い続けると、切削抵抗が増加し、加工面の品質や寸法精度が悪化する可能性があります。
精密部品では、加工個数だけで工具交換時期を判断するのではなく、加工面や切削状態を確認しながら工具を管理することも有効です。
さらに、インバー材では加工熱への対策も必要です。
適切なクーラントを使用して切削熱を効率よく除去することで、工具寿命の安定化や加工面の品質維持につながります。
インバー材の工具選定では、単純に「硬い工具を使えばよい」という考え方ではなく、材料特性・加工形状・要求精度・加工設備・冷却方法を総合的に考慮することが重要です。

切削条件

インバー材の精密加工では、切削速度、送り速度、切込み量などの切削条件を適切に設定することが重要です。
切削条件が適切でない場合、加工硬化や工具摩耗、発熱などが発生しやすくなり、加工品質に影響する可能性があります。
特に注意したいのが、過度な切削熱を発生させないことです。
インバー材は熱伝導率が比較的低いため、加工によって発生した熱が材料内部や工具に蓄積しやすい傾向があります。
加工熱が大きくなると、工具摩耗の促進や加工面の品質低下につながることがあります。
そのため、加工する形状や工具径、設備能力などに応じて、無理のない切削条件を設定します。
粗加工では効率よく材料を除去し、仕上げ加工では切込み量を抑えて安定した加工を行うなど、工程ごとに条件を変えることも重要です。
また、加工硬化を防ぐという観点からも、工具を加工面に必要以上に擦り付けないことが大切です。
切削工具が十分に材料を切削できない状態になると、加工面に熱や圧力が集中し、加工硬化の原因となる場合があります。
穴あけ加工でも注意が必要です。
ドリル加工では切りくずの排出が悪くなると、工具とワークの間で摩擦が増え、発熱や工具摩耗につながる可能性があります。
深穴加工などでは、切りくず処理や冷却を含めた加工条件の設定が特に重要になります。
さらに、同じインバー材でも材料の形状や寸法、加工する部位によって最適な条件は変わります。
薄板と厚いブロック材では熱の伝わり方やワークの剛性が異なり、同一の条件をそのまま適用できるとは限りません。
インバー材の切削では、カタログ上の条件だけに頼るのではなく、実際の設備・工具・ワーク形状・要求精度に合わせて条件を調整することが高品質な加工につながります。

歪み対策

インバー材を精密加工する際には、加工による歪みや変形への対策も重要です。
特に薄肉部品や大型部品、複雑な形状の部品では、材料内部に存在する応力や加工時の切削抵抗によって、加工後にわずかな変形が発生する可能性があります。
金属材料は、素材の製造段階や熱処理などによって内部に残留応力を持っている場合があります。
その状態で大きく材料を削り取ると、内部の応力バランスが変化し、加工前には分からなかった変形が加工後に現れることがあります。
特にインバー材は精密用途で使用されることが多いため、一般的な部品では問題にならない程度の微小な変形でも、製品の要求精度によっては問題となる可能性があります。
そのため、粗加工と仕上げ加工を分けることが基本的な対策の一つになります。
粗加工で大きく材料を除去した後、適切な工程を挟んでから仕上げ加工を行うことで、加工による変形の影響を抑えやすくなります。
また、ワークの固定方法も重要です。
クランプ力が強すぎると、加工中には問題なく見えても、加工後に固定を解除した際に部品が変形する可能性があります。
逆に固定が弱すぎれば、切削中にワークが動いてしまい、寸法精度や位置精度が低下します。
薄肉部品では、加工する場所と固定する場所のバランスも重要です。
加工によって剛性が低下することを考慮し、加工順序を工夫することで変形を抑えられる場合があります。
さらに、加工中の温度変化にも注意が必要です。
インバー材自体は熱膨張が小さいものの、加工機械や治具、工具などは温度によって変化します。
そのため、加工環境全体の温度を安定させることも精密加工では重要です。
インバー材の歪み対策では、材料の残留応力、加工順序、ワーク固定、切削熱、加工環境を総合的に考える必要があります。
高精度な部品ほど、一つの対策だけではなく、複数の要素を組み合わせて加工することが重要です。

品質管理・寸法測定

インバー材の加工では、加工そのものと同じくらい加工後の品質管理・寸法測定が重要です。
特にインバー材は精密機器や測定装置などに使用されることが多いため、図面に指定された寸法だけでなく、平面度、平行度、直角度、位置度などの幾何公差まで確認する必要がある場合があります。
一般的な寸法測定には、ノギスやマイクロメータ、ダイヤルゲージなどが使用されます。
より高い精度が必要な場合には、三次元測定機や画像測定機、表面粗さ測定機などを使用して、部品の形状や幾何公差を確認します。
インバー材の測定で特に重要なのが温度管理です。
インバー材は熱膨張率が非常に小さいとはいえ、完全に寸法が変化しないわけではありません。
また、測定機器や治具、測定室そのものにも温度変化による影響があります。
そのため、高精度な測定では、加工直後の温度が安定していない部品をすぐに測定するのではなく、必要に応じて測定環境とワークの温度を安定させることが重要です。
測定条件を一定にすることで、より再現性の高い検査が可能になります。
また、インバー材では「材料が低熱膨張だから測定誤差が小さい」と単純に考えるのではなく、測定する寸法や公差、部品サイズ、測定環境などを総合的に考える必要があります。
特に長尺部品では、わずかな熱膨張率の差でも寸法差として現れる可能性があります。
品質管理では、最終検査だけでなく加工途中での確認も重要です。
粗加工後や中仕上げ後に寸法を確認することで、最終工程で大きな修正が必要になるリスクを抑えられます。
インバー材の精密加工では、加工精度・測定精度・温度管理の3つを一体として考えることが重要です。
高精度な設備と適切な加工技術に加えて、確実な検査体制を構築することで、インバー材の持つ低熱膨張性を活かした高品質な部品製作につながります。
