シャーリング加工とは、金属板を上下2枚の刃でせん断し、必要な寸法へ切り分ける加工方法です。
材料に熱を加えず短時間で切断できることから、製缶・板金・機械部品・建築部材など幅広い分野で利用されています。
特に同じ寸法を大量に切り出す場合には、生産性が高くコストを抑えやすい点が大きな特徴です。
一方で、レーザー加工やプラズマ加工など他の切断方法とは仕上がりや得意分野が異なるため、それぞれの特徴を理解して使い分けることが重要です。
本記事では、シャーリング加工の基本的な仕組みからメリット・デメリット、対応できる材料や板厚、他の切断加工との違い、品質を左右するポイントまで詳しく解説します。

シャーリング加工とは

シャーリングとは、上下に配置された2枚の刃で金属板をせん断し、必要な大きさへ切り分ける切断方法です。
英語の「Shearing（せん断）」が名称の由来で、金属を削ったり溶かしたりするのではなく、刃の力で材料を切り離すシンプルな仕組みが特徴です。
鉄やステンレス、アルミなどさまざまな金属板に用いられ、板金加工や切削加工を行う前の材料準備として広く活用されています。
シャーリングは「製品を完成させるための加工」というよりも、「材料を必要なサイズへ整えるための手段」と考えるとイメージしやすいでしょう。
例えば、定尺で仕入れた大きな鋼板を加工機に載せられるサイズまで切り分けたり、加工に不要な部分を切り落としたりする際によく使用されます。
材料を扱いやすい状態にすることで、その後の加工や段取りをスムーズに進められることが、シャーリングの大きな役割です。
シャーリングマシンは、上刃と下刃の間に材料をセットし、押さえ装置でしっかり固定した状態で上刃を下降させて切断します。
紙をハサミで切る動作に似ていますが、実際には非常に大きな力が加わるため、厚みのある金属板でも効率よく切断できます。
また、一度位置決めを行えば同じ寸法で繰り返し切断できるため、同じサイズの材料を複数枚用意したい場合にも適しています。
シャーリング加工の特徴の一つが、熱を加えずに切断できることです。
レーザー加工やガス切断のように高温で材料を溶かす方法ではないため、熱による変形や焼けが発生しにくく、材料本来の性質を保ったまま切断できます。
一方で、切断面にはわずかなバリや破断面が生じることがあり、使用する刃の状態や材料の種類、板厚によって仕上がりは変化します。
そのため、用途に応じて適切な切断方法を選択することが重要です。
アスクでも、大きな板材をそのまま加工するのではなく、機械へ載せやすいサイズにしたり、加工に必要な範囲だけを使用できるよう不要部分を切り落としたりする際にシャーリングを活用することがあります。
シャーリングそのものが目的ではなく、後の切削加工や板金加工を効率よく進めるための準備として使用する場面がほとんどです。
材料を扱いやすい大きさへ整えることで段取りがしやすくなり、結果として加工全体の効率向上にもつながります。
このように、シャーリングは目立つ加工ではありませんが、ものづくりを支える基本的な技術の一つとして、多くの製造現場で活用されています。

シャーリングが使われる場面

シャーリングは、金属板を必要な大きさへ切り分けるための切断方法として、多くの製造現場で活用されています。
製品の形状を作り込む加工ではありませんが、材料を扱いやすいサイズへ整える役割を担っており、その後に行われる切削加工や板金加工、溶接加工などをスムーズに進めるための準備として使用されることが一般的です。
例えば、鉄やステンレス、アルミなどの板材は、一般的に定尺サイズと呼ばれる大きな状態で流通しています。
しかし、そのままでは加工機へ載せられなかったり、作業スペースを大きく占有したりすることがあります。
そのため、まずは必要な寸法まで切り分け、加工しやすいサイズへ整えてから本加工へ移るケースが少なくありません。
シャーリングは、このような材料の一次切断に適した方法として広く利用されています。
また、加工工程の中では、製品寸法よりも一回り大きな材料から不要部分を切り落とす場面でも活躍します。
例えば、長尺の板材から必要な長さだけを切り出したり、余分な耳部（材料端部）を除去したりする場合などです。
シンプルな直線切断であれば短時間で加工できるため、効率よく材料を準備することができます。
板金加工を行う工場では、曲げ加工やレーザー加工の前準備としてシャーリングを使用することもあります。
必要なサイズへ切り分けることで加工機へのセットが容易になり、材料の取り回しも改善されます。
特に大型の板材は重量があるため、適切なサイズまで切断することで作業性や安全性の向上にもつながります。

シャーリングが選ばれる理由

金属板を切断する方法には、シャーリングのほかにもレーザー加工やガス切断、プラズマ切断、バンドソーなどさまざまな方法があります。
その中でもシャーリングが現在でも多くの製造現場で利用されている理由は、「直線を効率よく切断する」という目的において非常に優れた加工方法だからです。
用途を限定すれば、高い作業効率と安定した品質を両立できるため、多くの現場で活躍しています。
シャーリングの大きな特長は、短時間で連続して切断できることです。
一度寸法を設定すれば、同じサイズの材料を繰り返し切断できるため、材料の準備を効率よく進められます。
加工前の段取り時間を短縮しやすく、同じサイズの材料を複数枚使用する場合にも適しています。
製造現場では「本加工を始める前に、必要な材料を揃える」という作業が欠かせませんが、そのような場面でシャーリングは高い生産性を発揮します。
また、熱を利用しないこともシャーリングが選ばれる理由の一つです。
レーザー加工やガス切断では材料に熱が加わるため、材質や板厚によっては熱影響による変形や変色が生じることがあります。
一方、シャーリングは刃によるせん断で切断するため、熱による影響をほとんど受けません。
材料をそのままの状態で次の加工へ回せる点は、シャーリングならではのメリットといえるでしょう。
さらに、設備の特性上、直線切断であれば比較的シンプルな操作で加工できることも特徴です。
もちろん、材料の種類や板厚に応じた設定や安全確認は欠かせませんが、直線を素早く切断するという目的においては非常に効率のよい方法です。
そのため、複雑な形状を加工する前の材料準備や、長尺材を扱いやすいサイズへ切り分ける用途などで広く利用されています。
アスクでも、加工内容によっては大きな板材をそのまま使用するのではなく、必要なサイズへ切り分けてから加工を進めることがあります。
加工機のテーブルサイズや加工範囲に合わせて材料を準備しておくことで、段取りがしやすくなり、作業効率の向上にもつながります。
このような場面では、シャーリングは製品を加工するためではなく、「加工しやすい材料を準備するための手段」として活用されています。
一方で、シャーリングは万能な切断方法ではありません。
曲線や複雑な輪郭形状、細かな切り抜き加工には対応できないため、そのような場合にはレーザー加工など別の加工方法が適しています。
重要なのは、シャーリングの得意なことと苦手なことを理解し、用途に応じて適切に使い分けることです。
直線切断というシンプルな役割だからこそ、現在でも多くの加工現場で必要とされており、ものづくりを支える基本的な技術として活用され続けています。

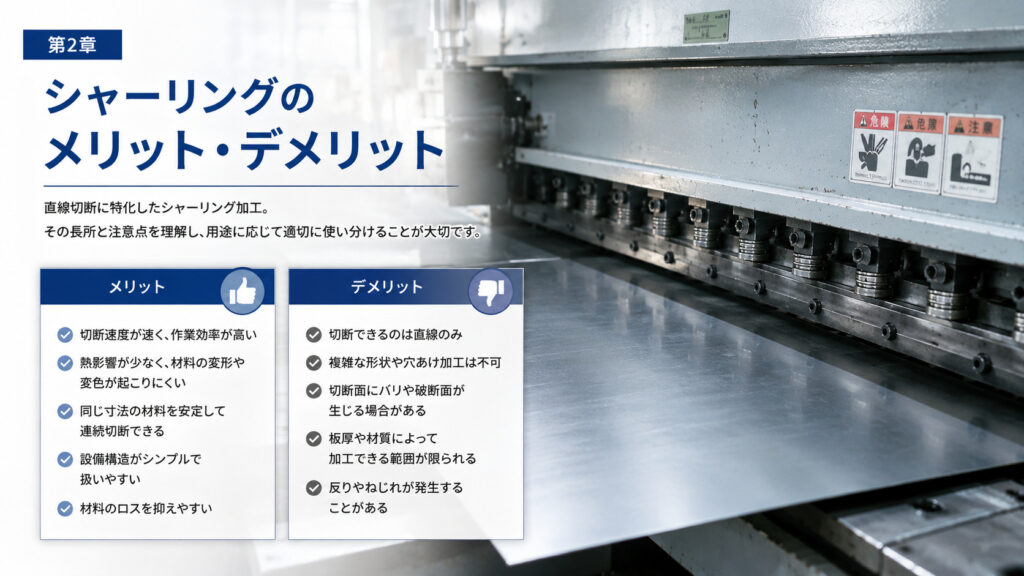

シャーリングのメリット・デメリット

シャーリングのメリット

シャーリングは、金属板を直線的に切断する方法として長年にわたり製造現場で活用されてきました。
近年ではレーザー加工機やウォータージェット加工機など、高精度な切断設備も広く普及していますが、シャーリングは現在でも多くの工場で使用されています。
その理由は、「材料を必要な大きさへ効率よく切り分ける」という目的において、非常に優れた性能を持っているためです。
最大のメリットは、短時間で直線切断を行えることです。
シャーリングは上下の刃で一気にせん断するため、切断にかかる時間が短く、同じ寸法の材料を連続して準備する作業にも適しています。
バックゲージを設定すれば、同じサイズの材料を繰り返し切断できるため、材料準備の効率化にもつながります。
製造現場では加工そのものだけでなく、段取り時間の短縮も重要な要素であり、シャーリングはその点でも大きなメリットがあります。
もう一つの特徴は、熱による影響を受けないことです。
レーザー加工やガス切断では、材料を熱で溶かしながら切断するため、板厚や材質によっては熱変形や変色が発生することがあります。
一方、シャーリングは刃によるせん断で切断するため、熱影響部（HAZ）が発生しません。
そのため、材料本来の性質を保ったまま切断でき、切断後に曲げ加工や切削加工などを行う場合にも適しています。
また、シャーリングは材料のロスを抑えやすいというメリットもあります。
直線切断に特化しているため、長尺材や定尺板を必要なサイズへ効率よく切り分けることができます。
不要部分だけを切り落としたり、大きな板材を扱いやすいサイズへ分割したりする用途にも適しており、その後の加工が行いやすくなります。
材料の取り回しが改善されることで、加工機へのセットや搬送作業もスムーズになります。
さらに、設備構造が比較的シンプルであることから、安定した切断品質を得やすいことも特徴です。
もちろん、刃の状態やクリアランスの調整、材料の固定方法などは品質に影響しますが、直線切断という用途であれば、高い再現性を確保しやすい加工方法といえます。
同じ寸法の材料を安定して準備できることは、その後の加工工程においても大きなメリットになります。
このようにシャーリングは、複雑な形状を加工するための設備ではありません。
しかし、「材料を必要なサイズへ整える」という役割においては現在でも非常に優れた切断方法です。
加工方法にはそれぞれ得意・不得意がありますが、シャーリングは直線切断という目的に特化しているからこそ、多くの製造現場で今なお活躍し続けています。

シャーリングのデメリット

シャーリングは、材料を効率よく直線切断できる優れた方法ですが、すべての加工に対応できる万能な切断方法ではありません。
メリットを十分に活かすためには、どのような加工が得意で、どのような加工が苦手なのかを理解しておくことが重要です。
用途に応じて適切な加工方法を選択することで、より効率的なものづくりにつながります。
最も大きな特徴は、直線切断に特化しているという点です。
シャーリングは上下の刃を使って一直線に材料をせん断するため、円や曲線、複雑な輪郭形状を加工することはできません。
例えば、機械部品の外形をそのまま切り出したり、多数の穴をあけたりするような加工には適しておらず、そのような場合にはレーザー加工やタレットパンチプレスなど、形状加工を得意とする設備が使用されます。
また、切断方法の特性上、切断面にバリや破断面が生じる場合があることも理解しておく必要があります。
シャーリングは刃で材料を押し切るのではなく、せん断力によって金属を破断させるため、切断面は「せん断面」と「破断面」で構成されます。
刃の摩耗やクリアランス（上下刃の隙間）の設定が適切でない場合には、バリが大きくなったり、切断面の品質が低下したりすることがあります。
そのため、使用する設備のメンテナンスや加工条件の管理は欠かせません。
さらに、板厚や材質によって加工できる範囲が異なることもデメリットの一つです。
シャーリングマシンには加工能力があり、それを超える厚板や高強度材を無理に切断することはできません。
設備ごとに対応できる板厚や材料が決まっているため、加工内容に応じて適切な設備を使用する必要があります。
特に厚板では必要なせん断力が大きくなるため、設備の能力を十分に考慮することが重要です。
また、切断後の材料には、板厚や材質、切断条件によってわずかな反りやねじれが生じることがあります。
これはシャーリング特有の現象であり、すべての材料で発生するわけではありませんが、大きなサイズの板材や薄板では影響が現れる場合があります。
後工程で高い平面度が求められる製品では、このような材料の状態も考慮しながら加工を進める必要があります。
しかし、これらの点はシャーリングだけに限った欠点ではありません。
レーザー加工には熱影響があり、ガス切断には切断速度や精度の特性があります。
それぞれの加工方法には得意分野と不得意分野があり、すべてを一台で対応できる設備は存在しません。
そのため重要なのは、「シャーリングは直線切断を効率よく行うための方法」であることを理解し、その特長を活かせる場面で活用することです。
加工方法の特徴を正しく把握することで、ものづくり全体の効率や品質を高めることにつながります。

シャーリングに向いている加工・向いていない加工

シャーリングは非常に便利な切断方法ですが、すべての加工に適しているわけではありません。
加工方法にはそれぞれ得意な分野があり、シャーリングもその特性を理解したうえで活用することが重要です。
どのような加工に向いているのか、またどのような場面では別の加工方法が適しているのかを知ることで、加工方法の違いも理解しやすくなります。
シャーリングが最も力を発揮するのは、直線を効率よく切断したい場合です。
例えば、大きな定尺板を加工しやすいサイズへ切り分ける場合や、長尺材を必要な長さへ切断する場合などでは、高い作業効率を発揮します。
シンプルな直線切断であれば短時間で加工できるため、材料の準備や不要部分の切り落としなど、加工前の作業にも適しています。
また、熱を加えずに切断できるため、材料への熱影響を避けたい場合にも有効です。
一方で、複雑な形状を加工する用途には向いていません。
円形や曲線、細かな切り欠き、穴あけ、自由形状の外形加工などは、シャーリングでは対応できません。
このような加工には、レーザー加工やワイヤーカット、タレットパンチプレスなど、それぞれの目的に応じた設備が使用されます。
特に近年はレーザー加工機の性能向上により、複雑な輪郭形状や高精度な切断が求められる製品ではレーザー加工が選ばれるケースも増えています。
また、シャーリングは切断する位置が直線に限られるため、製品形状そのものを作る設備ではありません。
そのため、「製品を切り出す」というよりも、「材料を加工しやすい状態へ整える」という役割で使用されることが多くあります。
加工現場では、まずシャーリングで必要なサイズまで材料を切り分け、その後にマシニングセンタやレーザー加工機、プレスブレーキなどを用いて目的の形状へ加工していくという流れも珍しくありません。
加工方法を選ぶ際に重要なのは、「どの設備が優れているか」を比較することではなく、「目的に合っているか」を考えることです。
例えば、材料をまっすぐ切るだけであればシャーリングは非常に効率的ですが、複雑な形状を加工するのであれば別の加工方法の方が適しています。
それぞれの設備には得意分野があり、その特徴を活かして使い分けることが、効率的なものづくりにつながります。
シャーリングは派手な加工方法ではありませんが、製造現場では現在でも欠かせない存在です。
材料を必要な大きさへ切り分けるというシンプルな役割だからこそ、多くの加工現場で長年活用され続けています。
直線切断という得意分野を理解し、適切な場面で活用することが、品質と作業効率の両立につながるといえるでしょう。

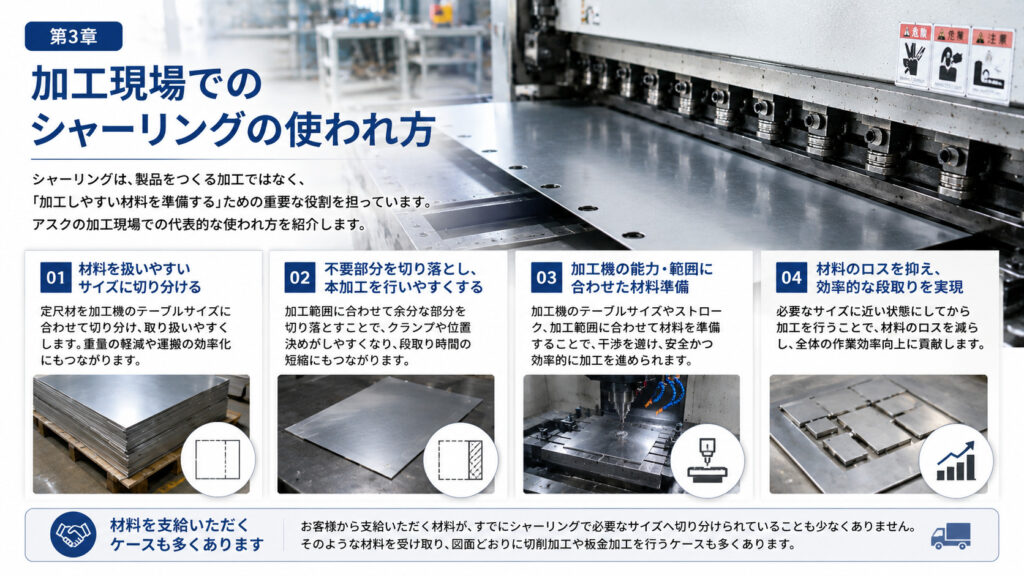

加工現場でのシャーリングの使われ方

材料を扱いやすいサイズに切り分ける

加工現場でシャーリングが使用される最も多い場面の一つが、大きな板材を加工しやすいサイズへ切り分けることです。
鉄やステンレス、アルミなどの板材は、一般的に定尺と呼ばれる規格サイズで流通しています。
しかし、そのままでは加工機のテーブルサイズに収まらなかったり、重量があるため作業者が安全に取り扱うことが難しかったりする場合があります。
そのため、本加工へ入る前にシャーリングで必要な大きさへ切り分け、取り扱いやすい状態にしてから加工を進めることがあります。
例えば、マシニングセンタやフライス盤で板材を加工する場合、加工機のテーブルサイズには限りがあります。
定尺材のままでは設置できない場合や、必要な加工範囲よりも大きく無駄が多い場合には、あらかじめ必要なサイズまで切り分けておくことで、材料のセットがしやすくなります。
材料がコンパクトになることでクランプもしやすくなり、加工時の取り回しも向上します。
また、大型の板材は重量があるため、安全面から見てもそのまま取り扱うことが難しい場合があります。
必要以上に大きな材料を何度も持ち上げたり移動させたりすると、作業者への負担が大きくなるだけでなく、材料をぶつけて傷を付けてしまうリスクも高まります。
あらかじめシャーリングで適切なサイズへ切り分けておけば、材料の運搬や保管もしやすくなり、作業効率と安全性の両方を向上させることができます。

不要部分を切り落とし、本加工を行いやすくする

シャーリングは材料全体を小さく切り分けるだけでなく、加工に不要な部分をあらかじめ切り落とすためにも活用されます。
最終製品の形状をつくる加工ではありませんが、加工前に材料を整理しておくことで、その後の作業を進めやすくする役割があります。
例えば、加工する範囲が板材の一部分だけである場合、定尺材のままでは必要以上に大きな材料を扱うことになります。
その状態で加工機へセットすると、クランプ位置の確保が難しくなったり、加工中の取り回しが悪くなったりすることがあります。
そのため、加工に必要な範囲を考慮しながら不要部分を切り落とし、適切な大きさへ調整してから本加工へ進むことがあります。
また、材料によっては端部の状態が加工に適さないことがあります。
保管や搬送時に生じた小さな傷や変形、規格材特有の耳部などを避けたい場合には、それらの部分をあらかじめ切り落としておくことで、加工しやすい状態をつくることができます。
もちろん、すべての材料で必要になるわけではありませんが、製品や加工内容によっては、事前に材料を整えておくことが効率的な場合もあります。
加工現場では、「どこまでを残し、どこを切り落とすか」も重要な判断になります。
必要以上に材料を小さくすると固定が難しくなることがあり、反対に余分な部分を残しすぎると取り回しが悪くなります。
そのため、後工程でどのように加工するのかを考えながら、適切なサイズへ調整することが大切です。
