試作人のつぶやき

SUS310は、高温環境で優れた耐熱性と耐酸化性を発揮するオーステナイト系ステンレス鋼です。
一般的なSUS304やSUS316よりもクロム（Cr）とニッケル（Ni）の含有量が多く、1000℃近い高温環境でも安定した性能を維持できるため、熱処理炉や工業炉、ボイラー部品など幅広い分野で採用されています。
一方で、「SUS304との違いは？」「加工しにくいって本当？」「価格は高い？」といった疑問を持つ方も少なくありません。
この記事では、SUS310の特徴や機械的性質、用途、加工時の注意点、SUS304・SUS316との違いまで、加工現場の視点も交えながら詳しく解説します。

SUS310とは

SUS310は、高温環境で優れた耐熱性と耐酸化性を発揮するオーステナイト系ステンレス鋼です。
一般的によく使用されるSUS304やSUS316よりもクロム（Cr）とニッケル（Ni）の含有量が多く、高温下でも強度や耐食性を維持できることから、熱処理炉や工業炉、ボイラー、燃焼設備など、過酷な環境で使用される部品に広く採用されています。
JIS規格では「耐熱ステンレス鋼」に分類されており、特に約1,000℃前後の高温雰囲気でも酸化しにくいことが最大の特徴です。
一般的なステンレス鋼は高温になると酸化が進み、表面にスケールと呼ばれる酸化皮膜が形成されます。
しかしSUS310はクロムの含有量が約25％、ニッケルが約20％と非常に多く、この組成によって緻密な保護皮膜が形成されるため、高温でも優れた耐酸化性を維持します。
また、オーステナイト系ステンレスであるため、常温では非磁性（磁石につきにくい性質）を持っています。
ただし、冷間加工を行うと一部が磁性を帯びる場合があり、この点はSUS304など他のオーステナイト系ステンレスと共通しています。
一方で、耐熱性に優れる反面、価格はSUS304より高価であり、切削加工では工具摩耗が早くなる傾向があります。
そのため、「高温環境で本当に必要な性能かどうか」を見極めた上で採用することが重要です。
アスクでも、通常の産業機械部品ではSUS304やSUS316を使用するケースが多い一方、熱処理設備や高温排気設備など、高温環境で使用される部品についてはSUS310をご希望されることがあります。
材料選定ではコストだけでなく、使用環境を総合的に考慮することが重要です。
必要以上に高性能な材料を選ぶとコストアップにつながりますが、逆に性能が不足すると短期間で部品交換が必要になる可能性もあります。
SUS310は「高温に強い」という明確な特長を持つ材料だからこそ、その性能を最大限に活かせる用途で選定することが大切です。

SUS310の化学成分と基本特性

SUS310の優れた耐熱性や耐酸化性は、その化学成分によって支えられています。
一般的なSUS304がクロム約18％、ニッケル約8％で構成されているのに対し、SUS310はクロム約24〜26％、ニッケル約19〜22％を含んでいます。
この高い合金元素の含有量が、高温環境でも性能を維持できる理由です。
クロムはステンレス鋼の耐食性を担う最も重要な元素であり、空気中の酸素と結びついて非常に薄い不動態皮膜を形成します。
この皮膜が金属内部を保護することで、錆びや腐食を防ぎます。
SUS310ではクロム含有量が多いため、この保護皮膜が高温でも安定しやすく、酸化が進みにくいという特徴があります。
一方、ニッケルはオーステナイト組織を安定させる元素です。
高温での靭性や延性を確保し、熱膨張や熱応力による割れを抑える役割を果たしています。
そのため、繰り返し加熱・冷却される設備でも比較的安定した性能を発揮できます。
代表的な機械的性質としては、引張強さは約520MPa以上、耐力は約205MPa以上、伸びは40％以上とされており、一般的なステンレス鋼と比較しても十分な強度と加工性を兼ね備えています。
また、熱伝導率は炭素鋼より低く、熱膨張係数はやや大きいため、設計段階では熱変形を考慮する必要があります。
高温環境では単純な硬さよりも、耐酸化性やクリープ強度、熱疲労への耐性が重要になるケースが少なくありません。
SUS310は「強度が高い材料」というよりも、「高温でも性能が低下しにくい材料」と理解すると、その特性をイメージしやすいでしょう。
設備の長寿命化やメンテナンス頻度の低減を目的として採用されることが多く、高温設備には欠かせないステンレス鋼の一つとなっています。

SUS310とSUS310Sの違い

SUS310について調べていると、「SUS310S」という材料名を目にすることが多いのではないでしょうか。
名称が非常によく似ているため、「何が違うの？」「どちらを選べばいいの？」という質問をいただくことがあります。
結論から言えば、SUS310SはSUS310をベースに炭素（C）の含有量を低くした耐熱ステンレス鋼であり、特に溶接性や耐粒界腐食性に優れていることが大きな特徴です。
SUS310の炭素含有量は最大0.25％ですが、SUS310Sでは最大0.08％まで抑えられています。
炭素量が少ないことで、溶接時にクロム炭化物が析出しにくくなり、熱影響部の耐食性が低下する「粒界腐食」のリスクを軽減できます。
そのため、溶接を伴う大型設備や複雑な構造物では、SUS310Sが採用されるケースが多く見られます。
一方で、耐熱性能についてはSUS310とSUS310Sに大きな差はありません。
どちらも高いクロム・ニッケル含有量によって、約1,000℃前後の高温環境でも優れた耐酸化性を発揮します。
そのため、使用環境だけを見ればどちらでも対応できる場合が少なくありません。
実際の選定では、「加工方法」や「溶接の有無」が重要な判断基準になります。
例えば、切削加工のみで完成する比較的小型の部品であれば、SUS310を選択しても十分な性能を発揮できます。
一方、板金加工後に複数の部品を溶接して組み立てるような製品では、溶接部の品質や長期的な耐久性を考慮し、SUS310Sを選ぶことが多くなります。
また、材料の流通量にも違いがあります。
市場ではSUS310Sの方が流通量が多く、材料メーカーや商社でも標準在庫として扱われていることが一般的です。
そのため、短納期案件ではSUS310Sの方が材料を確保しやすく、結果として製作期間を短縮できる場合もあります。
アスクでも、納期が厳しい案件では、材料調達のしやすさまで考慮しながら最適なご提案を行っています。
なお、「SUS310Sの方が性能が高いから常にこちらを選べばよい」というわけではありません。
必要以上に高性能な材料を選定すると、材料費が上がるだけでなく、調達コストや加工コストにも影響する場合があります。
重要なのは、使用温度や使用環境、加工方法、コスト、納期といった条件を総合的に考え、その製品に最適な材料を選ぶことです。

SUS310が耐熱性に優れている理由

高温でも強度が低下しにくい理由

SUS310が「耐熱ステンレス鋼」と呼ばれる最大の理由は、高温環境でも強度や組織の安定性を維持しやすいことです。
一般的な金属材料は温度が上昇すると強度が低下し、変形しやすくなります。
しかし、SUS310はクロム（Cr）とニッケル（Ni）を多く含むオーステナイト系ステンレス鋼であるため、高温下でも優れた機械的性質を維持できます。
そのため、熱処理炉や工業炉、焼却設備、ボイラー、排気設備など、常に高温にさらされる環境で数多く採用されています。 金属は温度が高くなると、原子同士の結び付きが弱くなり、引張強さや硬さが低下します。
また、長時間荷重がかかった状態で高温にさらされると「クリープ」と呼ばれる現象が発生します。
クリープとは、材料に大きな力が加わっていなくても、時間の経過とともにゆっくりと変形が進行する現象です。
高温設備では、このクリープによる変形が設備トラブルの原因になることも少なくありません。
SUS310は、クロムを約25％、ニッケルを約20％含有することで、オーステナイト組織が高温でも安定しやすくなっています。
そのため、一般的なSUS304と比較すると高温下での強度低下が緩やかで、長時間使用しても形状を維持しやすいという特徴があります。
また、高温による熱疲労にも比較的強く、加熱と冷却を繰り返す環境でも性能を維持しやすい材料です。
さらに、SUS310は耐熱性だけでなく、耐酸化性にも優れています。
高温環境では空気中の酸素と反応して金属表面が酸化しやすくなりますが、SUS310は表面に形成される緻密な不動態皮膜によって酸化の進行を抑制します。
そのため、高温下でもスケール（酸化皮膜）の発生が少なく、設備の寿命延長にもつながります。
アスクでは、加工内容に応じて切削速度や送り速度、工具選定を最適化し、品質を維持しながら加工を行っています。
SUS310の高温強度は、材料そのものの性能だけでなく、加工精度によっても製品寿命が左右されます。
高温環境で使用される部品ほど、図面どおりの寸法精度や平面度、組付け精度が重要になります。
耐熱材料だからこそ、材料特性を理解した加工技術が求められるのです。

耐酸化性が高い理由

SUS310が耐熱ステンレス鋼として高く評価される理由の一つが、優れた耐酸化性です。
高温環境では、金属は空気中の酸素と反応して表面が酸化し、酸化皮膜（スケール）が形成されます。
酸化が進行すると、材料の厚みが徐々に減少したり、表面が剥離したりすることで、部品の強度や寸法精度に悪影響を及ぼします。
しかし、SUS310はこの酸化の進行を大幅に抑えられるため、高温環境で長期間使用される設備や部品に広く採用されています。
耐酸化性の高さを支えているのが、約25％という高いクロム（Cr）含有量です。
ステンレス鋼はクロムを10.5％以上含有することで「ステンレス」と呼ばれますが、SUS310は一般的なSUS304（約18％）やSUS316（約16～18％）よりも多くのクロムを含んでいます。
このクロムが空気中の酸素と反応し、表面に非常に薄く緻密な酸化クロム皮膜（不動態皮膜）を形成します。
この皮膜は酸素の侵入を防ぐバリアの役割を果たし、内部の金属が酸化されるのを防いでいます。
さらに、SUS310には約20％のニッケル（Ni）も含まれています。
ニッケルは耐酸化性を直接高める元素ではありませんが、高温でもオーステナイト組織を安定させ、熱による組織変化や変形を抑える役割があります。
クロムとニッケルが組み合わさることで、高温環境でも安定した耐酸化性能を発揮できるのです。
一般的なステンレス鋼でも常温では十分な耐食性を持っていますが、温度が600～700℃を超えるような環境では酸化が急速に進む場合があります。
一方、SUS310は約1,000℃前後の高温環境でも酸化皮膜が安定しているため、表面の劣化を抑えながら長期間使用できます。
そのため、熱処理炉の炉内治具やバーナー部品、排気ダクト、焼却設備など、連続して高温にさらされる用途で採用されています。
ただし、「耐酸化性が高い＝どんな環境でも錆びない」というわけではありません。
例えば、硫黄を多く含む燃焼ガスや塩化物を含む特殊な環境では、SUS310でも腐食が進行する可能性があります。
また、高温と低温を短時間で繰り返す環境では、熱応力によって表面の酸化皮膜に微細な亀裂が入り、そこから酸化が進むこともあります。
そのため、使用環境に応じた設計や定期的な点検が重要です。
アスクでは、SUS310製のプレートやブラケット、治具などの加工を行う際、高温環境で使用されることを前提に、加工後の品質管理にも細心の注意を払っています。例えば、レーザー加工や切削加工では、過度な熱の影響によって表面品質が損なわれないよう加工条件を調整し、必要に応じて仕上げ処理を実施しています。
耐熱材料は、加工時に生じた傷や深い打痕が使用環境で応力集中の起点となる場合もあるため、外観品質の管理も重要なポイントです。
SUS310の優れた耐酸化性は、材料そのものが持つ特性だけでなく、その性能を損なわない加工品質によって最大限に発揮されます。
高温環境で長期間使用される部品だからこそ、材料特性を理解した加工技術が重要になるのです。

高温環境で使用される代表例

SUS310は、一般的なステンレス鋼では耐えられないような高温環境で使用される代表的な耐熱ステンレス鋼です。
優れた耐熱性と耐酸化性を兼ね備えていることから、製鉄所や熱処理工場、化学プラント、発電設備、焼却設備など、さまざまな産業分野で採用されています。
日常生活では目にする機会は少ない材料ですが、ものづくりやインフラを支える重要な設備には欠かせない存在です。
代表的な用途の一つが熱処理炉です。
熱処理炉は鋼材や部品を数百℃から1,000℃以上まで加熱し、焼入れや焼戻し、焼なましなどを行う設備です。
炉内では常に高温状態が続くため、炉内で使用されるトレーやラック、治具、支持金具などには高い耐熱性が求められます。
一般的なステンレス鋼では酸化や変形が進みやすい環境でも、SUS310は高温下で性能を維持しやすいため、多くの熱処理設備で採用されています。
次に多いのが工業炉や加熱炉です。
鉄鋼やアルミニウム、ガラス、セラミックスなどを製造する工場では、大型の加熱炉や焼成炉が使用されています。
これらの設備では、バーナー周辺の部品や炉内ライナー、搬送用ローラー、支持部材などが高温にさらされます。
SUS310は酸化による劣化を抑えながら長期間使用できるため、設備の安定稼働に貢献しています。
また、ボイラーや発電設備でもSUS310は活躍しています。
ボイラー内部では高温の蒸気や燃焼ガスが流れ続けるため、配管や熱交換器の一部、支持金具などには耐熱性だけでなく耐酸化性も必要です。
特に火力発電設備や産業用ボイラーでは、高温環境に耐えられる材料として採用されるケースがあります。
さらに、焼却設備や排気設備も代表的な用途です。
ごみ焼却炉や産業廃棄物処理設備では、燃焼ガスが高温になるため、排気ダクトや煙道、バーナー周辺部品などには耐熱材料が不可欠です。
長期間高温にさらされるこれらの設備では、酸化による板厚の減少や変形を抑えることが設備寿命に直結します。
そのため、SUS310のような耐熱ステンレス鋼が広く使用されています。

そのほかにも、
・熱交換器
・キルン（焼成炉）
・セメント製造設備
・石油・化学プラント
・ガラス製造設備
・自動車部品の熱処理設備
・半導体製造装置の一部
など、高温が関係するさまざまな設備で採用されています。

アスクでも、SUS310製品の加工では、高温設備向けのプレートやブラケット、カバー、フランジ、治具などを製作する機会があります。
こうした部品は、一般的な機械部品と異なり、高温下で使用されることを前提としているため、寸法精度だけでなく、反りや歪みをできるだけ抑えた加工が求められます。
また、高温設備に使用される部品は、一品一様のオーダーメイド製作となるケースも少なくありません。
図面ごとに形状や板厚、加工方法が異なるため、加工順序や治具の使い方を工夫しながら製作を進めています。
耐熱材料は加工難易度が高い一方で、設備の安全性や耐久性を支える重要な役割を担っており、一つひとつの加工品質が製品全体の信頼性につながります。
SUS310は、普段の生活ではあまり目にすることのない材料ですが、高温環境で稼働する設備を陰から支える存在です。
その優れた耐熱性と耐酸化性によって、多くの産業現場の安定稼働を支え続けています。

SUS310の機械的性質

強度・硬度・耐久性

SUS310は、「耐熱性」に注目されることが多いステンレス鋼ですが、高温環境で使用される部品に求められる強度や耐久性も兼ね備えています。
一般的な構造用鋼のように非常に高い強度を持つ材料ではありませんが、高温下でも機械的性質が低下しにくいことがSUS310最大の強みです。
そのため、高温で長時間使用される設備や治具、炉内部品などに適した材料として多くの産業分野で利用されています。
まず常温での代表的な機械的性質を見ると、SUS310の引張強さは520MPa以上、耐力は205MPa以上、伸びは40％以上とされています。
この数値だけを見ると、SUS304と大きな違いはありません。
しかし、使用温度が高くなるにつれて差が現れます。
一般的なステンレス鋼は温度上昇とともに強度が大きく低下しますが、SUS310はクロムとニッケルを多く含むオーステナイト組織によって、高温でも比較的安定した強度を維持します。
特に重要なのがクリープ強度です。
クリープとは、高温状態で長時間荷重がかかることにより、ゆっくりと材料が変形していく現象を指します。
例えば、工業炉の内部で数年間使用される支持金具やラックなどは、見た目には変化がなくても、わずかずつ変形が進行することがあります。
この変形が積み重なることで設備全体の精度が狂い、最終的には交換や修理が必要になる場合もあります。
SUS310はこのクリープに対する耐性が比較的高く、長期間高温環境で使用される設備に適しています。
また、SUS310は靭性（じんせい）にも優れています。
靭性とは、衝撃や外力を受けても割れにくい性質のことです。
高温設備では加熱と冷却が繰り返されるため、材料には熱応力が繰り返し加わります。
このような環境では、硬いだけの材料では亀裂が発生しやすくなりますが、SUS310は適度な粘り強さを持っているため、熱疲労による破損リスクを抑えやすいという特徴があります。
一方で、SUS310は「非常に硬い材料」というわけではありません。
硬さは一般的なオーステナイト系ステンレス鋼と同程度ですが、加工硬化しやすいという性質があります。
加工硬化とは、切削や曲げ加工などによって材料表面が硬くなる現象です。
これにより、加工が進むにつれて工具への負荷が大きくなり、刃先の摩耗や発熱が起こりやすくなります。
アスクでも、SUS310の切削加工では、この加工硬化を考慮した加工条件の設定を重視しています。
例えば、一度切削した部分を浅く何度も削ると、加工硬化した層を再び切削することになり、工具寿命が短くなる原因になります。
そのため、工具の種類や切込み量、送り速度などを適切に設定し、できるだけ効率よく加工できるよう工夫しています。
また、マシニングセンタや旋盤での加工では、切削熱を抑えるために十分な切削油を使用し、工具への負担を軽減しながら加工を進めています。
板金加工でも同様に、SUS310はスプリングバック（曲げ戻り）が発生しやすく、一般的な軟鋼と同じ感覚では狙いどおりの角度にならないことがあります。
そのため、曲げ角度や金型の条件を調整しながら加工を行い、図面どおりの寸法・形状に仕上げています。
このようにSUS310は、常温で特別に高強度な材料というわけではありませんが、高温環境で長期間性能を維持できることが最大の特徴です。
その性能を十分に引き出すためには、材料特性を理解した適切な加工技術と品質管理が欠かせません。
高温設備で使用される部品だからこそ、寸法精度や加工品質が設備全体の信頼性につながる重要なポイントとなるのです。

耐食性の特徴

SUS310は「耐熱ステンレス鋼」として知られていますが、耐熱性だけでなく優れた耐食性も兼ね備えています。
ただし、「耐食性が高い」といっても、あらゆる腐食環境に強いわけではありません。
SUS310が得意とする腐食環境と、逆に注意が必要な環境を理解しておくことが、材料の特性を正しく活かすためには重要です。
ステンレス鋼の耐食性は、表面に形成される「不動態皮膜」と呼ばれる非常に薄い酸化皮膜によって保たれています。
この皮膜はクロム（Cr）が酸素と結び付くことで自然に形成され、外部から酸素や水分が金属内部へ侵入するのを防ぐ役割を果たしています。
SUS310は約24～26％という高いクロム含有量を持っているため、この不動態皮膜が非常に安定しており、一般的な環境では優れた耐食性を発揮します。
特にSUS310が優れているのは、高温環境での耐酸化性です。
高温になると金属表面は酸素と激しく反応し、酸化皮膜（スケール）が厚く成長します。
一般的なステンレス鋼では、このスケールが剥がれ落ちることで新たな金属面が露出し、酸化が繰り返されて板厚が減少していきます。
一方、SUS310では高クロム・高ニッケル組成によって形成される酸化皮膜が緻密で密着性に優れているため、高温下でも酸化の進行を大幅に抑えることができます。
これが、熱処理炉や焼却設備などで長期間使用される理由の一つです。
一方で、常温環境での耐食性を比較すると、必ずしもSUS310が最も優れているとは限りません。
例えば、塩化物イオンを多く含む環境では、SUS316の方が優れた耐食性を示す場合があります。
SUS316にはモリブデン（Mo）が添加されており、この元素が海水や薬品、塩分を含む環境で発生しやすい孔食（ピッティング腐食）やすき間腐食に対して効果を発揮します。
つまり、SUS310は「高温に強い材料」、SUS316は「塩害や薬品に強い材料」と考えると違いが分かりやすいでしょう。
そのため、海岸地域や海水設備、食品設備、薬液を扱う装置などでは、SUS316が採用されるケースも多くあります。
また、SUS310でも注意が必要な環境があります。
その代表例が、硫黄分を多く含む燃焼ガス環境です。
硫黄酸化物（SOx）を多く含むガスに長期間さらされると、不動態皮膜が損傷し、腐食が進行する可能性があります。
さらに、高濃度の塩化物環境や還元性雰囲気では、本来の耐食性能を十分に発揮できないこともあります。
このように、「ステンレスだから錆びない」という考え方は正確ではありません。
使用環境によって腐食の種類や進行速度は大きく変化するため、それぞれの材料特性を理解することが重要です。
アスクでも、SUS310を加工する際は、製品表面の品質に十分注意しています。
レーザー加工や切削加工では、加工条件が適切でないと熱影響によって表面が変色したり、微細な酸化皮膜が形成されたりする場合があります。
また、バリや深い加工傷が残っていると、その部分に汚れや水分が溜まりやすくなり、局所的な腐食の原因となる可能性があります。
そのため、加工後はバリ取りや面取りを丁寧に行い、図面要求に応じて外観品質も確認しています。
さらに、板金加工では曲げ部や溶接周辺に傷を付けないよう工程管理を徹底しています。
高温設備で使用される部品は、一見小さな傷であっても、長期間の熱膨張・収縮を繰り返す中で応力が集中し、将来的な損傷につながることがあります。
そのため、アスクでは寸法精度だけでなく、加工品質や外観品質も含めて管理し、お客様の図面要求に応えられるよう努めています。
SUS310の耐食性は、高温環境で真価を発揮する大きな特長の一つです。
しかし、その性能を十分に活かすためには、使用環境を理解するとともに、加工時の品質管理も欠かせません。
材料の性能と加工技術、この両方がそろって初めて、高温設備で長期間安心して使用できる部品が完成するのです。

溶接性・加工性

SUS310は優れた耐熱性と耐酸化性を持つ一方で、加工する立場から見ると「決して加工しやすい材料ではない」という特徴があります。
一般的なSS400やS45Cはもちろん、同じオーステナイト系ステンレス鋼であるSUS304と比較しても、加工条件にはより細かな配慮が必要です。
そのため、SUS310の性能を十分に引き出すには、材料特性を理解した加工方法や適切な設備、経験に基づいた加工ノウハウが欠かせません。
まず切削加工では、SUS310特有の「加工硬化」が大きなポイントになります。
加工硬化とは、切削や穴あけなどの加工によって材料表面が硬くなる現象です。
一度硬くなった部分を再び削ると工具への負荷が大きくなり、刃先の摩耗や欠けが発生しやすくなります。
特に浅い切込みを何度も繰り返す加工では加工硬化層を削り続けることになるため、工具寿命の低下や加工面粗さの悪化につながることがあります。
また、SUS310は熱伝導率が低いため、切削時に発生した熱が材料や工具へ集中しやすい性質があります。
炭素鋼であれば切削熱は比較的材料側へ逃げますが、SUS310では熱が工具側へ蓄積しやすく、切削条件によっては工具温度が急激に上昇します。
そのため、適切な切削速度や送り速度の設定に加え、十分な切削油やクーラントを使用して熱を抑えることが重要になります。
アスクでも、SUS310の切削加工では、加工内容や形状に応じて工具の材質や切削条件を調整しています。
例えば、連続加工では工具摩耗の状況を確認しながら加工を進め、寸法精度を維持できるよう管理しています。
板金加工では、スプリングバック（曲げ戻り）にも注意が必要です。
SUS310は強度が高く弾性も大きいため、曲げ加工後に材料が元へ戻ろうとする力がSUS304より大きくなる場合があります。
そのため、狙った角度どおりに曲げるには、板厚や曲げ半径、金型の条件を考慮した加工が必要です。
特に厚板では、加工順序や曲げ方向によって仕上がりが変わることもあるため、経験に基づいた条件設定が重要になります。
レーザー加工については、SUS310は比較的良好な切断品質が得られる材料ですが、板厚が厚くなると熱影響による変形やドロス（溶融金属の付着）が発生しやすくなることがあります。
そのため、レーザー出力や切断速度、アシストガスの条件を適切に設定し、できるだけ熱影響を抑えることが品質向上につながります。
アスクでも、レーザー加工後は必要に応じてバリ取りや仕上げを行い、図面要求に応じた品質を確保しています。

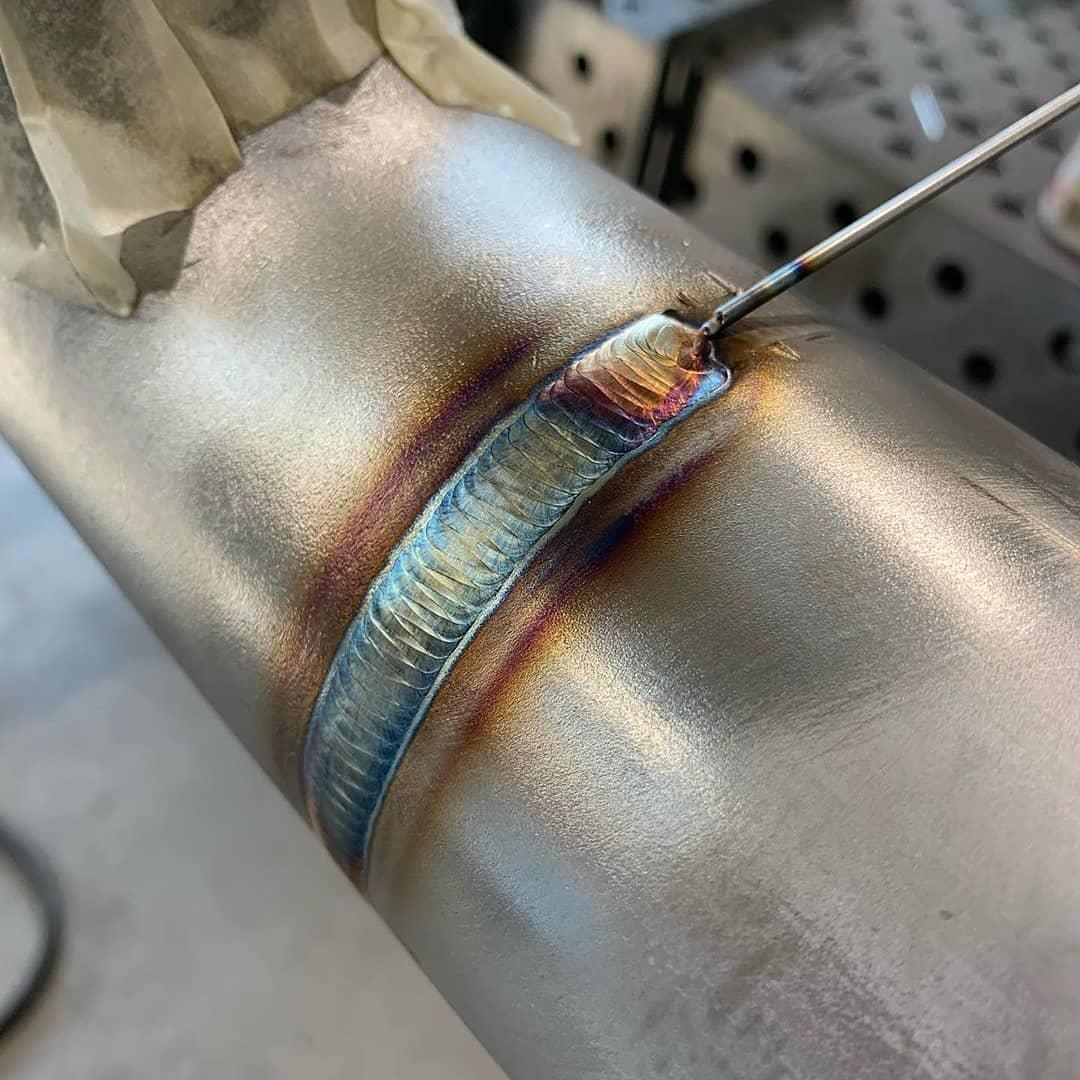

溶接性については、SUS310はオーステナイト系ステンレス鋼であるため、一般的には良好な溶接性を持っています。
しかし、高温設備で使用される部品では、溶接品質が製品寿命に大きく影響します。
溶接条件が適切でない場合、熱影響部の変形や残留応力が大きくなり、使用中の熱膨張・熱収縮によって歪みや割れが発生する可能性があります。
また、溶接後に酸化皮膜（焼け）が発生した場合は、そのまま使用するのではなく、用途によっては酸洗いや表面処理を行い、耐食性を回復させることもあります。
アスクでは、SUS310を含む耐熱ステンレス鋼の加工において、図面どおりの寸法に仕上げることはもちろん、加工時に発生する熱や歪み、反りなども考慮しながら製作を進めています。
高温環境で使用される部品は、わずかな寸法誤差や変形が組み付けや設備全体の性能に影響する場合があるため、一工程ごとに品質を確認しながら加工を行っています。
SUS310は加工難易度が比較的高い材料ですが、その特性を理解し、適切な加工方法を選択することで、高い品質と安定した性能を実現できます。
耐熱材料だからこそ、加工技術の積み重ねが製品品質を左右する重要なポイントとなるのです。

SUS310の用途

工業炉・熱処理設備

SUS310が最も多く使用されている分野の一つが、工業炉や熱処理設備です。
これらの設備では、数百℃から1,000℃を超える高温環境で長時間運転されることが一般的であり、部品には高い耐熱性と耐酸化性が求められます。
一般的なステンレス鋼では、高温による酸化や変形が進みやすく、設備の寿命や加工品質に影響を及ぼすことがあります。
そのため、高温環境でも安定した性能を維持できるSUS310が数多く採用されています。
熱処理設備とは、金属材料を加熱・冷却することで硬さや強度、靭性などを調整する設備です。
自動車部品や機械部品、工具、金型などの製造には欠かせない工程であり、「焼入れ」「焼戻し」「焼なまし」「焼ならし」など、目的に応じたさまざまな熱処理が行われています。
炉内は800～1,100℃程度まで加熱されることも珍しくなく、その内部で使用される部品には非常に厳しい使用条件が課せられます。
例えば、熱処理炉の内部には、ワークを載せるトレーやバスケット、部品を支えるラック、位置決めを行う治具、搬送用のローラー、炉内の構造を支えるブラケットや支持金具など、多くの金属部品が使用されています。
これらは何度も加熱と冷却を繰り返しながら使用されるため、熱膨張や熱収縮による変形、酸化、熱疲労に耐えられる材料であることが重要です。
SUS310は、高クロム・高ニッケル組成によって高温でも酸化皮膜が安定しているため、長期間使用しても表面の劣化が進みにくく、寸法変化も比較的小さく抑えられます。
そのため、設備の停止による部品交換やメンテナンスの頻度を抑えられるというメリットもあります。
工場では設備を止めること自体が生産性に影響するため、部品の耐久性は非常に重要な要素となっています。
また、工業炉にはさまざまな種類があります。
例えば、連続炉はコンベアで製品を搬送しながら熱処理を行う設備であり、搬送ローラーやガイド部品などに耐熱材料が使用されます。
一方、バッチ炉では製品をまとめて炉内へ投入するため、大型のトレーやラックが使用されます。
さらに、真空熱処理炉では高温かつ特殊な雰囲気で熱処理を行うため、炉内構造部品にも高い耐熱性能が求められます。
アスクでも、SUS310を使用した高温設備向け部品の加工を行うことがあります。
例えば、プレートやブラケット、フランジ、カバーなど、お客様からご支給いただいた図面に基づいて製作を行っています。
これらの部品は高温環境で使用されるため、寸法精度だけでなく、加工時に発生する反りや歪みをできるだけ抑えることが重要です。
特に板金加工では、SUS310はスプリングバックが大きく、厚板になるほど加工条件の調整が必要になります。
また、レーザー加工では熱影響による変形を考慮しながら加工順序を工夫し、切削加工では加工硬化による工具摩耗を考慮した条件設定を行っています。
高温設備向けの部品は、図面どおりに加工することはもちろん、組み付け時の精度も重要になるため、一つひとつの工程で品質確認を徹底しています。
工業炉や熱処理設備は、日本のものづくりを支える重要なインフラです。
その中で使用されるSUS310製部品は、普段目にすることは少ないものの、高温環境でも安定して稼働する設備を陰から支える重要な役割を果たしています。
そして、その性能を十分に発揮するためには、材料だけでなく、加工精度や品質管理も欠かせない要素となるのです。

発電設備・ボイラー

SUS310は、工業炉や熱処理設備だけでなく、発電設備や産業用ボイラーにも数多く使用されています。
これらの設備では、燃料の燃焼によって発生する高温ガスや高温蒸気を長時間扱うため、部品には優れた耐熱性・耐酸化性・耐久性が求められます。
設備は24時間連続で稼働することも多く、一つの部品の劣化が設備全体の停止につながる可能性もあるため、材料選定だけでなく加工品質も非常に重要になります。
ボイラーとは、水を加熱して高温・高圧の蒸気を発生させる設備です。
この蒸気は発電所ではタービンを回して電力を生み出し、工場では加熱や乾燥、殺菌などの熱源として利用されています。
ボイラー内部では数百℃を超える高温環境が維持されており、燃焼室周辺ではさらに高い温度になることもあります。
そのため、内部に取り付けられる部品には、高温でも変形や酸化が起こりにくい材料が求められます。
SUS310が使用される代表的な部品には、燃焼室内のプレート、バーナー周辺部品、支持ブラケット、ダクト、熱交換器の一部、排気系統のカバーやフランジなどがあります。
これらの部品は、高温ガスに直接さらされるだけでなく、設備の起動・停止に伴う急激な温度変化も繰り返し受けます。
そのため、単に熱に強いだけでなく、熱膨張と収縮を繰り返しても割れや変形が起こりにくい材料であることが重要です。
特に発電設備では、一度設備を停止すると大規模な点検や復旧作業が必要になる場合もあります。
そのため、耐久性の高い部品を使用することは、設備の安定稼働だけでなく、メンテナンスコストや停止時間の削減にもつながります。
SUS310は、高温環境でも酸化による板厚の減少が少なく、長期間にわたって性能を維持しやすいことから、このような用途で高い評価を受けています。
一方で、発電設備やボイラー向けの部品は、形状が複雑であることも少なくありません。
プレートやブラケットのような比較的シンプルな部品だけでなく、多数の穴加工や切り欠き加工が施された部品、複数回の曲げ加工が必要なカバー類などもあります。
こうした部品では、図面どおりの寸法精度だけでなく、組み付け時の位置精度も求められます。
アスクでも、高温設備向け部品の加工では、加工工程ごとの精度管理を徹底しています。
例えば、レーザー加工では熱による反りや歪みを抑えるために加工順序を工夫し、切削加工では加工硬化による工具摩耗を考慮しながら加工条件を設定しています。
また、曲げ加工ではスプリングバックを見越した角度調整を行い、組み付け時に図面どおりの寸法となるよう仕上げています。
さらに、高温設備向けの部品では、加工後のバリや微細な変形にも注意が必要です。
バリが残っていると組み付け性が悪くなるだけでなく、高温環境で応力が集中する原因となることがあります。
そのため、アスクでは加工後のバリ取りや外観確認、寸法検査まで丁寧に行い、お客様の要求品質を満たせるよう努めています。
発電設備やボイラーは、社会インフラを支える重要な設備です。
その中で使用されるSUS310製部品は、普段目にする機会は少ないものの、安全かつ安定した設備運転を支える重要な役割を担っています。
そして、その性能を十分に発揮するためには、材料が持つ耐熱性能だけでなく、高い加工精度と品質管理も欠かせない要素となるのです。

化学プラント・排気設備

SUS310は、工業炉や発電設備だけでなく、化学プラントや排気設備、排ガス処理装置などでも幅広く使用されています。
これらの設備では、高温のガスや蒸気を扱うだけでなく、設備によっては腐食性ガスや薬品成分を含む雰囲気にさらされることもあります。
そのため、部品には高い耐熱性に加え、安定した耐酸化性や十分な耐久性が求められます。
化学プラントでは、さまざまな化学反応を行うために反応炉や加熱炉、乾燥装置、熱交換器などの設備が使用されています。
製造する製品によって運転条件は異なりますが、数百℃以上の高温環境になる設備も多く、設備内部には高温ガスが連続して流れています。
このような環境では、一般的な鋼材では酸化や熱変形が進みやすく、設備の寿命が短くなる可能性があります。
SUS310は、高温下でも安定した性能を維持できるため、このような設備の部品として採用されています。
代表的な部品には、ダクト、カバー、プレート、ブラケット、支持金具、フランジ、点検口のカバー、配管支持部品などがあります。
一見すると単純な板金部品に見えるものでも、高温下で長期間使用されることを前提に設計されているため、高い加工精度と品質が求められます。
また、排気設備や排ガス処理装置でもSUS310は活躍しています。
工場では、生産工程で発生した高温の排気をそのまま外部へ放出することはできません。
そのため、排気ダクトや集塵装置、排ガス処理装置などを経由して温度を下げたり、有害物質を除去したりしたうえで排出しています。
これらの設備では、高温の排気が長時間流れ続けるため、ダクト内部や接続部には耐熱性が必要になります。
特に燃焼設備の近くでは、排気温度が非常に高くなることもあり、SUS304では耐熱性能が不足する場合があります。
そのような環境では、SUS310の耐酸化性と耐熱性が大きな強みとなります。
さらに、焼却設備もSUS310の代表的な用途の一つです。
一般廃棄物や産業廃棄物を処理する焼却炉では、高温の燃焼ガスが発生し、炉内や排気設備には大きな熱負荷がかかります。
そのため、炉内部品や排気ダクト、バーナー周辺部品、点検口カバーなどには、耐熱性の高い材料が使用されます。
設備によっては24時間連続で稼働するものもあり、部品には長期間安定して使用できる耐久性も求められます。
アスクでも、このような設備向けに使用されるSUS310製部品の加工を行うことがあります。
加工する部品は、ブラケットやプレート、フランジ、カバーなどが中心ですが、一つとして同じ形状のものはほとんどなく、お客様の図面に合わせた一品一様の製作が多いのも特徴です。
こうした部品では、穴位置や外形寸法だけでなく、組み付け時の精度も重要になります。
例えば、複数のダクトをフランジで接続する場合、穴位置がわずかにずれるだけでも現場で組み付けができなくなる可能性があります。
そのため、アスクではレーザー加工後の寸法確認や、曲げ加工後の角度確認などを工程ごとに実施し、図面どおりの品質を維持できるよう努めています。
また、SUS310は加工硬化しやすく、一般的なステンレス鋼よりも加工時の負荷が大きい材料です。
そのため、切削加工では工具の摩耗状態を確認しながら加工を進め、板金加工では加工順序を工夫して不要な歪みが発生しないよう管理しています。
高温設備向けの部品は、使用環境が過酷だからこそ、加工段階での品質管理が製品寿命にも影響します。
化学プラントや排気設備は、工場の安全運転や環境保全を支える重要な設備です。
その中で使用されるSUS310製部品は、普段目にすることは少なくても、高温環境の中で長期間にわたり設備を支え続けています。
そして、その性能を十分に発揮するためには、材料の特性だけでなく、図面どおりに仕上げる確かな加工技術と品質管理が欠かせません。

その他の用途

SUS310は、工業炉や熱処理設備、発電設備、化学プラント以外にも、高温環境で使用されるさまざまな設備や機械に採用されています。
耐熱性と耐酸化性に優れていることから、「高温にさらされる部品」であれば幅広い分野で活躍しており、日本のものづくりや社会インフラを陰で支える材料の一つとなっています。
代表的な用途として挙げられるのが、セメント製造設備や窯業設備です。
セメントや耐火レンガ、セラミックスなどを製造する工場では、原料を高温で焼成するための大型キルン（焼成炉）が使用されています。
炉内は900～1,200℃近い高温になることもあり、内部に取り付けられるプレートや支持金具、ガイド部品、搬送部品には高い耐熱性が必要です。
長期間にわたって高温にさらされるため、熱による変形や酸化が少ないSUS310が使用されるケースがあります。
また、ガラス製造設備でもSUS310は活躍しています。
ガラスは約1,500℃という非常に高い温度で溶融され、その後ゆっくりと冷却しながら製品になります。
ガラスそのものに直接触れる部品には耐熱合金などが使用されることもありますが、炉周辺のカバーやブラケット、ダクト、支持部品などにはSUS310が採用されることがあります。
高温環境でも安定した性能を維持できることから、設備の安定稼働に貢献しています。
さらに、自動車産業でもSUS310が使用されることがあります。
自動車そのものの部品として使われるケースは多くありませんが、自動車部品を製造する熱処理設備や焼成設備、排気試験装置などでは、耐熱部品として採用されています。
また、排気ガス試験設備や耐久試験装置など、高温状態を再現する装置でもSUS310製の部品が使用されることがあります。
半導体・電子部品製造装置も代表的な用途の一つです。
半導体や電子部品の製造工程では、熱処理や乾燥工程が多く、高温環境で使用されるチャンバーや搬送治具、プレート類などに耐熱ステンレスが用いられています。
製造装置では高い寸法精度が要求されるため、部品の加工精度も非常に重要になります。

そのほかにも、
・食品工場の乾燥設備
・塗装ラインの乾燥炉
・金属焼付塗装設備
・ごみ処理施設
・バイオマス発電設備
・水素関連設備の一部
・工業用加熱装置
・実験・研究用加熱装置
など、幅広い分野でSUS310は使用されています。

これらの設備に共通しているのは、「高温環境でも長期間安定して使用できること」が求められる点です。
設備の停止や部品交換には多くの時間とコストがかかるため、耐久性の高い材料を使用することが設備全体の信頼性向上につながります。
アスクでも、こうした高温設備向けの部品加工を行う際には、一品一様の図面に対応することがほとんどです。
同じSUS310であっても、板厚や形状、加工内容は案件ごとに大きく異なります。
例えば、厚板のレーザー加工では熱による歪みを抑える加工順序を検討し、曲げ加工では板厚や曲げ半径に合わせて金型を選定します。
また、切削加工では加工硬化や工具摩耗を考慮しながら、安定した寸法精度を維持できるよう加工条件を調整しています。
さらに、高温設備向けの部品では、「図面どおりに加工できていること」はもちろん、「現場でスムーズに組み付けられること」も重要です。
ボルト穴の位置や曲げ角度、平面度など、わずかな誤差でも組立作業に影響することがあります。
そのためアスクでは、各工程で寸法確認を行い、必要に応じて検査工程を設けながら品質を管理しています。
SUS310は一般的なステンレス鋼ほど目にする機会は多くありませんが、高温環境が関わる産業では欠かせない存在です。
そして、その性能を最大限に活かすためには、材料の特性を理解した加工技術と、図面どおりに仕上げる高い品質管理が重要になります。
見えない場所で活躍する部品だからこそ、一つひとつの加工精度が設備全体の安定稼働を支えているのです。

SUS304・SUS316との違い

SUS304との比較｜耐熱性・加工性・用途の違い

SUS310と比較されることが最も多いステンレス鋼がSUS304です。
SUS304は「ステンレスの標準材」とも呼ばれ、食品機械や建築金物、医療機器、産業機械など幅広い分野で使用されています。
一方、SUS310は耐熱性能を重視して開発されたステンレス鋼であり、両者は同じオーステナイト系ステンレス鋼でありながら、得意とする用途は大きく異なります。
まず大きな違いは、耐熱性能です。
SUS304は常温から比較的高温の環境まで幅広く使用できる材料ですが、長期間700～800℃を超えるような環境では、酸化や強度低下が進みやすくなります。
一方、SUS310はクロムを約24～26％、ニッケルを約19～22％含んでおり、高温でも安定したオーステナイト組織を維持しやすいことから、約1,000℃前後の高温環境でも優れた耐酸化性を発揮します。
つまり、「ステンレスだから熱に強い」というだけではなく、「どのくらいの温度で使用するのか」が材料選定では重要になります。
一般的な設備であればSUS304で十分なケースが多い一方、工業炉や熱処理設備、焼却設備などではSUS310が選ばれる理由があります。
次に耐食性を比較すると、常温環境では大きな差はありません。
どちらも表面に形成される不動態皮膜によって優れた耐食性を発揮します。
ただし、高温環境ではSUS310の方が酸化皮膜が安定しており、高温酸化による劣化を抑えやすいという特徴があります。
一方で、海水や塩化物環境など特殊な腐食環境では、必ずしもSUS310が優れているわけではありません。
そのような環境では、モリブデンを含むSUS316の方が適している場合もあります。
そのため、「耐熱性」と「耐食性」は分けて考えることが重要です。

加工性にも違いがあります。
SUS304はステンレス鋼の中でも加工しやすい材料として知られており、切削加工、レーザー加工、曲げ加工、溶接加工など幅広い加工方法に対応できます。
そのため、板金加工や機械加工では最も多く使用されている材料の一つです。
一方、SUS310は加工硬化しやすく、熱伝導率も低いため、加工時に工具へ負荷が集中しやすい特徴があります。
切削加工では工具摩耗が早く進み、板金加工では曲げ戻り（スプリングバック）が大きくなる傾向があります。
そのため、SUS304と同じ加工条件では品質が安定しないこともあり、材料特性に合わせた加工条件の設定が重要になります。
アスクでも、SUS304とSUS310の両方を加工する機会がありますが、SUS310では加工内容に応じて条件を見直すことがあります。
例えばレーザー加工では、板厚や形状によって熱影響を考慮しながら加工順序を調整し、切削加工では工具摩耗の進行を確認しながら加工を進めています。
曲げ加工でも板厚や形状によって曲げ角度を調整し、図面どおりの仕上がりになるよう管理しています。
また、価格にも違いがあります。
SUS310はクロムやニッケルをSUS304より多く含んでいるため、一般的には材料価格が高くなる傾向があります。
さらに、流通量はSUS304の方が圧倒的に多く、入手性の面でもSUS304が有利です。 そのため、高温性能が必要ない用途でSUS310を使用すると、コストが過剰になる場合があります。
逆に、高温環境でSUS304を使用すると、酸化や変形によって部品交換の頻度が増え、結果としてメンテナンスコストが高くなる可能性もあります。
重要なのは「性能が高い材料を選ぶ」ことではなく、「使用環境に適した材料を選ぶ」ことです。
加工現場の視点から見ても、SUS304とSUS310は同じステンレス鋼でありながら、加工条件や注意点は大きく異なります。
図面どおりの寸法や品質を実現するためには、それぞれの材料特性を理解し、適切な加工方法を選択することが欠かせません。

比較項目	SUS304	SUS310
耐熱性	○（約800℃程度まで）	◎（約1,000℃前後まで）
耐酸化性	○	◎
耐食性（常温）	◎	◎
加工性	◎	○
加工硬化	やや大きい	大きい
溶接性	◎	◎
材料価格	比較的安価	高価
主な用途	一般産業・食品機械・建築	工業炉・熱処理設備・排気設備

SUS316との比較｜耐食性・耐熱性・用途の違い

SUS310とSUS316は、どちらもオーステナイト系ステンレス鋼に分類される材料ですが、重視している性能が異なるという大きな違いがあります。
SUS310は、高温環境での耐熱性や耐酸化性を重視して開発された耐熱ステンレス鋼です。
一方、SUS316は、塩分や薬品などに対する耐食性を向上させることを目的に開発されたステンレス鋼です。
そのため、見た目は似ていても、使用される場所や求められる性能は大きく異なります。
まず、最も大きな違いとなるのが成分構成です。
SUS310は、クロムを約24～26％、ニッケルを約19～22％含んでおり、高温でも安定した組織を維持できるよう設計されています。
一方、SUS316はクロム約16～18％、ニッケル約10～14％に加えて、モリブデン（Mo）を約2～3％含んでいることが特徴です。
このモリブデンが、SUS316の耐食性を大きく向上させています。
特に、海水や塩化物イオンを含む環境では、ステンレス鋼の表面に「孔食（ピッティング腐食）」や「すき間腐食」と呼ばれる局所的な腐食が発生することがあります。
SUS316はモリブデンの働きによって、このような腐食に対する耐性が高く、海岸地域の設備や食品工場、医療機器、化学設備などで広く使用されています。
一方で、耐熱性ではSUS310が優位です。
例えば、熱処理炉や焼却設備、工業炉などでは、部品が800～1,000℃近い高温にさらされることがあります。
このような環境では、SUS316よりもSUS310の方が酸化しにくく、高温でも強度を維持しやすいため、設備の寿命を延ばすことにつながります。

つまり、
・高温環境で使用するならSUS310
・塩分や薬品を含む環境ならSUS316
というように、それぞれ得意分野が異なる材料と考えると分かりやすいでしょう。
加工性については、どちらもオーステナイト系ステンレス鋼であるため共通点も多くあります。
しかし、SUS310はニッケル含有量が多く、加工硬化しやすい傾向があります。
そのため、切削加工では工具への負荷が大きくなりやすく、加工条件の設定が重要になります。
SUS316も加工硬化を起こす材料ですが、一般的にはSUS310ほどではありません。
そのため、同じ加工内容であっても、SUS310では切削速度や送り速度、工具の選定などを慎重に検討する必要があります。
アスクでも、SUS316とSUS310のどちらも加工する機会がありますが、それぞれの材料特性を考慮しながら加工条件を調整しています。
例えば、レーザー加工では板厚や形状に応じて熱影響を抑えるよう加工順序を工夫し、切削加工では工具摩耗の状況を確認しながら加工を進めています。
また、曲げ加工ではスプリングバックの違いも考慮し、狙った角度になるよう細かく調整しています。
価格面では、どちらもSUS304より高価な材料ですが、価格はニッケルやモリブデンなどの原材料価格の影響を受けるため、市場動向によって変動します。
そのため、「SUS310の方が必ず高い」「SUS316の方が必ず安い」とは一概には言えません。
調達時期や板厚、流通状況によって価格差が変わることもあります。
また、流通量については、SUS316の方が一般産業向けとして広く使用されているため、市場では比較的入手しやすい傾向があります。
一方、SUS310は耐熱用途が中心となるため、サイズや板厚によっては納期が長くなるケースもあります。
重要なのは、「どちらが優れた材料か」を比較することではなく、使用環境に適した材料を選定することです。
高温環境であればSUS310が本来の性能を発揮し、塩害や薬品環境ではSUS316が優れた耐久性を示します。
それぞれ異なる目的で開発された材料だからこそ、用途に応じて使い分けることが、設備の寿命や品質の向上につながります。

比較項目	SUS310	SUS316
主な特徴	耐熱性・耐酸化性に優れる	耐食性・耐孔食性に優れる
主な添加元素	高クロム・高ニッケル	モリブデンを添加
耐熱性	◎	○
高温酸化への強さ	◎	○
塩害への強さ	○	◎
薬品への耐性	○	◎
加工性	○（加工硬化しやすい）	○
主な用途	工業炉・熱処理設備・焼却設備	食品設備・医療機器・化学設備・海水設備

材料選定のポイント｜使用環境に応じたSUS310・SUS304・SUS316の考え方

SUS310・SUS304・SUS316は、いずれもオーステナイト系ステンレス鋼として広く使用されている材料ですが、それぞれ重視している性能が異なります。
そのため、「どれが一番優れている材料か」という考え方ではなく、使用環境や設備の目的に応じて使い分けられていることが大きな特徴です。
例えば、一般的な機械部品や食品機械、建築金物、産業機械などでは、SUS304が採用されるケースが多くあります。
耐食性・加工性・流通性のバランスが良く、幅広い用途に対応できるため、「標準的なステンレス鋼」として多くの現場で使用されています。
一方、海岸地域や食品工場、医療機器、薬品設備など、塩分や薬液の影響を受けやすい環境ではSUS316が選ばれることがあります。
モリブデンを含むことで、孔食やすき間腐食への耐性が向上しており、腐食環境を重視する設備で採用されることが多い材料です。
そして、高温環境での使用を前提とした設備ではSUS310が活躍します。
熱処理炉、工業炉、焼却設備、発電設備、排気設備などでは、数百℃から1,000℃近い温度になることもあります。
このような環境では、高温酸化による劣化や熱変形を抑えられるSUS310の特性が活かされています。
このように、それぞれの材料は異なる目的で開発されているため、性能を比較するときは「耐熱性」「耐食性」「加工性」「使用環境」といった複数の視点で考えることが重要です。
また、加工会社の立場から見ると、材料ごとに加工時の特徴も異なります。
SUS304は加工実績が非常に多く、切削・レーザー・曲げ・溶接など幅広い加工に対応しやすい材料です。
一方、SUS316は粘りがあるため切削時に切りくず処理へ注意が必要な場面があります。
SUS310は加工硬化しやすく、熱伝導率も低いため、切削熱が工具へ集中しやすいという特徴があります。
そのため、同じ加工内容でも材料に応じて加工条件を調整することが、安定した品質につながります。
アスクでも、お客様からご支給いただく材料やご指定いただいた材質に合わせて加工を行っています。
同じ形状の部品であっても、SUS304とSUS310では加工時の挙動が異なるため、レーザー加工・切削加工・曲げ加工など、それぞれの工程で材料特性を考慮した加工条件を設定しています。
例えば、SUS310の厚板をレーザー加工する場合には、熱による歪みをできるだけ抑えられるよう加工順序を工夫することがあります。
また、切削加工では加工硬化による工具摩耗を考慮しながら工具交換のタイミングを管理し、曲げ加工ではスプリングバックを見越した条件で加工を行っています。
これは材料を変更するためではなく、ご指定いただいたSUS310の性能を損なわず、図面どおりの品質を実現するための取り組みです。
さらに、高温設備向けの部品では、寸法精度だけでなく、反りや平面度、穴位置精度なども重要になります。
現場での組み付けをスムーズに行うためには、図面寸法を満たすことはもちろん、加工による変形をできるだけ抑えることも品質管理の一つです。
アスクでは、各工程で寸法確認や外観確認を行い、お客様の要求品質に応えられるよう製作しています。
SUS310・SUS304・SUS316は、それぞれ異なる特長を持つ材料ですが、どの材料も適切な環境で使用されることで本来の性能を発揮します。
そして、その性能を製品として形にするためには、材料の特性を理解した加工技術が欠かせません。
加工会社に求められる役割は、指定された材料の特性を踏まえ、図面どおりの品質で安定した製品を提供することです。
高温設備や産業機械に使用される部品だからこそ、一つひとつの加工品質が設備全体の信頼性につながっていきます。

SUS310加工時の注意点

加工硬化への対策

SUS310は優れた耐熱性や耐酸化性を持つ一方で、加工する立場から見ると加工硬化しやすい材料として知られています。
加工硬化とは、切削や穴あけ、曲げなどの加工によって材料表面が硬くなる現象です。
オーステナイト系ステンレス鋼全般に見られる特性ですが、SUS310はニッケル含有量が多く、高温環境でも組織が安定するよう設計されているため、一般的な炭素鋼と比べると加工時の注意点が多い材料です。
加工硬化が起こると、加工した部分の硬さが増し、その硬化した層を再び削る際に工具へ大きな負荷がかかります。
例えば、切込み量が浅すぎたり、同じ場所を何度も切削したりすると、硬化した表面を繰り返し加工することになり、刃先の摩耗やチッピング（刃先の欠け）が起こりやすくなります。
その結果、寸法精度が不安定になったり、加工面が粗くなったりする原因になります。
また、SUS310は熱伝導率が低いため、切削時に発生した熱が工具側へ集中しやすいという特徴もあります。
炭素鋼では切削熱の一部が材料側へ逃げますが、SUS310では熱が逃げにくく、工具温度が上昇しやすくなります。
これも工具寿命を短くする要因の一つです。
そのため、切削速度や送り速度、切込み量を適切に設定し、十分な切削油やクーラントを使用して熱を抑えることが重要になります。
穴あけ加工でも同様です。
ドリルの切れ味が低下した状態で加工を続けると、材料を「切る」のではなく「押しつぶす」ような状態になり、穴の周辺がさらに加工硬化してしまいます。
結果として、穴径のばらつきや工具の折損につながることもあります。
そのため、工具の摩耗状態を確認しながら加工を進めることが、安定した品質を維持するポイントになります。
曲げ加工でも加工硬化は無関係ではありません。
SUS310は加工を受けることで強度が増す一方、加工が進むにつれて変形しにくくなります。
そのため、複数回の曲げ加工を行う部品では、加工順序や曲げ方法によって仕上がりに差が出ることがあります。
板厚や形状に応じて適切な加工工程を組み立てることが重要です。
アスクでも、SUS310の加工ではこの加工硬化を常に意識しています。
例えば、切削加工では一度で適切な切込み量を確保できるよう加工条件を設定し、不要な再切削をできるだけ避けるよう工程を組み立てています。
また、工具の摩耗状況を確認しながら加工を進めることで、寸法精度や加工面品質の安定につなげています。
レーザー加工後に切削加工を行う部品では、熱影響部の状態も考慮しながら加工順序を決定しています。
さらに、板金加工では曲げ位置や曲げ回数を踏まえ、必要以上に材料へ負荷をかけないよう加工工程を工夫しています。
このような細かな積み重ねが、高温設備で使用される部品の品質を支える重要なポイントです。
加工硬化は避けることのできない材料特性ですが、その性質を理解し、適切な加工条件を選択することで品質への影響を最小限に抑えることができます。
SUS310は加工難易度が高い材料だからこそ、設備や工具だけでなく、加工方法や工程設計の工夫が完成品の品質を左右します。
図面どおりの寸法や形状を安定して実現するためには、材料特性を踏まえた加工技術が欠かせないのです。

切削・レーザー・曲げ加工のポイント

SUS310は優れた耐熱性を持つ一方で、加工現場では「扱いが難しいステンレス鋼」の一つとして知られています。
一般的なSS400やS45Cはもちろん、同じオーステナイト系ステンレス鋼であるSUS304と比較しても、加工硬化しやすく、熱伝導率が低いという特性があるため、それぞれの加工方法に応じた条件設定が欠かせません。
そのため、SUS310の加工では「どの加工機を使うか」だけではなく、「どのような順序で加工するか」「加工中に発生する熱や歪みをどう抑えるか」といった工程全体の考え方も品質に大きく影響します。

切削加工で重要なのは「熱」と「工具摩耗」の管理

マシニングセンタやNC旋盤による切削加工では、SUS310は加工硬化しやすく、切削時に発生した熱が工具側へ集中しやすい特徴があります。
例えば、切込み量が浅すぎたり、送り速度が適切でなかったりすると、材料を効率よく切削できず、加工面だけが硬くなることがあります。
この加工硬化層を再び削ると工具への負荷がさらに大きくなり、刃先の摩耗や欠けにつながる可能性があります。
また、工具摩耗が進んだ状態で加工を続けると、寸法精度だけでなく加工面の品質にも影響が出るため、工具の状態を確認しながら加工を進めることも重要です。
アスクでも、SUS310の切削加工では、図面の形状や板厚、加工内容に合わせて加工条件を設定しています。
量産品だけでなく一品一様の部品も多いため、加工途中で寸法確認を行いながら品質を管理し、安定した仕上がりにつなげています。

レーザー加工では熱影響を考慮した加工順序が重要

SUS310はレーザー加工にも対応できる材料ですが、耐熱性が高い材料だからこそ、加工時に発生する熱の影響を考慮する必要があります。
特に厚板では、一方向へ連続して加工すると局所的に熱が集中し、反りや歪みが発生する場合があります。
そのため、加工順序を工夫しながら熱を分散させることが、仕上がり精度を維持するポイントになります。
また、小さな穴が多数あるプレートや細長い形状の部品では、切断順序によって材料の変形量が変わることがあります。
そのため、単純に図面どおり切断するのではなく、製品形状に合わせた加工ルートを検討することも重要です。
アスクでは、レーザー加工後の製品についても、必要に応じてバリやドロスの除去、寸法確認を行い、お客様の図面要求を満たせるよう品質管理を行っています。

曲げ加工ではスプリングバックを考慮する

板金加工では、SUS310はスプリングバック（曲げ戻り）が比較的大きい材料です。
スプリングバックとは、曲げ加工後に材料が元の形状へ戻ろうとする現象で、ステンレス鋼では一般的に発生します。
SUS310は強度が高く、弾性も大きいため、板厚や曲げ半径によっては想定以上に戻ることがあります。
そのため、狙った角度に仕上げるには、材料特性を考慮した曲げ角度や金型の選定が重要になります。
さらに、複数回曲げを行う部品では、加工順序によって最終形状が変わることもあります。
最初の曲げによって発生した応力が次の加工へ影響する場合もあるため、工程全体を考えた加工計画が求められます。
アスクでも、板厚や形状、曲げ方向を確認しながら加工を行い、図面どおりの角度や寸法になるよう調整しています。

加工方法が変われば注意点も変わる

SUS310は「加工しにくい材料」と言われることがありますが、実際には材料そのものが特殊なのではなく、材料特性に合わせた加工条件が必要な材料と言えます。
切削加工では工具摩耗や加工硬化への対応、レーザー加工では熱影響の管理、曲げ加工ではスプリングバックへの対応など、それぞれの加工方法に応じたポイントを押さえることで、安定した品質を実現できます。
株式会社アスクでは、お客様からご支給いただいた図面と材料に合わせて、レーザー加工・板金加工・切削加工を一貫して行っています。
高温設備向け部品では、加工精度が設備全体の組み付けや性能に影響することもあるため、一工程ごとに品質を確認しながら製作を進めています。
SUS310の性能を十分に発揮させるためには、材料そのものの特性だけでなく、それを形にする加工技術も重要です。
加工条件や工程管理を適切に行うことで、高温環境でも安心して使用できる部品へと仕上げることができます。
