おはようございます！本日は材料解説シリーズ、アルミニウム編です。
先日からちょこちょこと材料の解説記事を書いておりましたが、シリーズものにしてみようと思います！

必達試作人

精密加工の多工程品は大阪の株式会社アスクへ！

アルミニウムとは
アルミニウムの特徴
アルミニウムを使用する際の注意点
アルミニウムの代表的な種類
関連

アルミニウムとは

アルミニウムは、非鉄金属の中で最も一般的な材料です。
鉄系の金属材料にはない特徴が多くあり、幅広く用いられています。
製品設計をする際には材料の特徴をよく理解し、適切な材種、加工法、熱処理などを選ぶことが重要です。

アルミニウムの特徴

軽い

アルミニウムの比重は2.7程度であり、鋼材の約3分の1です。
その軽さを生かして、輸送機器(航空機や人工衛星、新幹線など)や建築材料、モバイル家電(スマートフォンなど)をはじめ、幅広い分野で利用されています。

強い

純アルミニウムに他の金属を加えて合金化することで、比強度(密度あたりの引張強度)を高くできます。
中でも、亜鉛とマグネシウムを添加後に熱処理した7000番系の合金は特に強度が優れており、代表的なA7075(超々ジュラルミン)は航空機の部品にも利用されています。

錆びにくい

アルミニウムは酸素と反応しやすく、その表面には非常に緻密な酸化被膜が形成されています。
この酸化被膜が保護層として働き、腐食を防ぐのです。
アルミニウムは高い耐食性を生かして、海洋開発や船舶、建築などの分野で利用されています。
浜風にさらされる場所で30年間使用しても問題が生じなかったという報告もあります。

加工しやすい

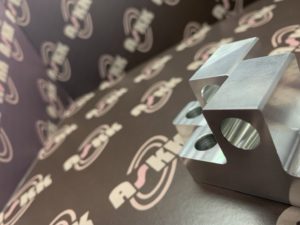

　 A2017の試作品

アルミニウムは様々な方法で加工できます。
延びが良く塑性加工に向いていますし、融点が低く湯流れがいいため鋳造にも適しています。
切削加工もしやすく、溶接も可能です。
多くの加工方法が使えるため、薄肉形状(アルミホイルなど)から複雑形状まで、様々な形に加工できます。

熱をよく伝える

アルミニウムの熱伝導率は、鉄の約3倍です。
熱を伝えやすいため、自動車のラジエータや各種熱交換器、電子機器の放熱器などに使用されています。

電気をよく伝える

アルミニウムは、同じ重さの銅と比較して2倍の電流を流します。
アルミニウムには軽さもあり、送電線材料として使えば鉄塔の間隔を広くできていコスト削減が可能なため、最近では送電線を銅線からアルミ線に置き換える動きも出ています。

再生しやすい

長期間使用しても劣化しにくく、融点も低いため、使用後の製品を溶かして容易にリサイクルできます。
新品を作る場合のわずか3％のエネルギーでリサイクルできるにもかかわらず、リサイクル品の質は新品とほぼ変わりません。

磁気を帯びない

アルミニウムは非磁性体であり、周囲に磁場が存在しても影響を受けません。
そのため、パラボラアンテナや医療機器、船の磁気コンパス、超伝導関連製品などに利用されています。
金や銀、銅といった他の非磁性体より安価な点もメリットです。

低温に強い

液体窒素(-196℃)や液体窒素(-183℃)などの極低温化でも強度の低下がみられず、かえって強度が増加する性質があります。
このため、低温プラントやLNG(液化天然ガス)タンク、宇宙開発、バイオテクノロジー分野などで活用されています。

熱や光を反射する

アルミニウムには、赤外線や紫外線、電磁波などを反射する性質があります。
純度を高めたり、鏡面加工を施したりすれば、反射率はさらに上昇します。
これらの性質を生かして、暖房の反射板や宇宙服、ポリゴンミラーなどに活用されています。

見た目が美しい

アルミニウムは素地の状態でも美しい材料ですが、アルマイト処理などの表面処理を施せば、見た目をより美しくできます。
さらに、電解着色により多彩な色を付けることも可能です。
デザイン性が高いため、建築外装や包装材などに使用されています。

毒性がない

アルミニウムは食品類と反応しません。
体内に取り込まれても99％以上は排出されますし、土壌への害もありません。
そのため、食品や薬品の包装容器、人体に触れる医療機器などによく利用されます。

アルミニウムを使用する際の注意点

鉄鋼材料と比較すると、強度がやや低い

アルミニウムは比強度に優れていますが、やはり鉄鋼材料に比べると強度が低くなります。
飛行機の翼のように、柔らかくしなる構造物には向いていますが、歯車のように強度を求める部品には向いていません。

条件によっては腐食が発生する

錆びにくいアルミニウムですが、塩気が多い環境や異種金属との接触により腐食する場合があります。
そのため、腐食を避ける場合には、アルマイト処理を行ったりします。

線膨張係数が大きい

アルミニウムの線膨張係数は鉄系材料の2倍近くあります。
そのため、大きな熱応力が発生し、加熱と冷却が繰り返される部品では、熱疲労による破損が発生する可能性があります。

疲労限がない

鉄系材料の場合、一般的に金属疲労が起こらない下限の応力である疲労限があります。
つまり疲労限以下の変動負荷しか発生しない設計にすれば、理論上永久的に使用できます。
しかしアルミニウムではこの疲労限がないため、設計時には使用中に発生する変動応力とSN線図などを比較し、想定される製品寿命で亀裂新進展が起きても強度上問題がないか確認が必要です。

溶接が難しい

アルミニウム表面に形成された酸化被膜の融点は約2000℃と高いため、溶接前に酸化被膜を取り除く必要があります。
また、アルミニウムは熱伝導率が高く融点が低いため、溶接時の熱が母材に素早く伝わり、母材に抜け落ちが生じる恐れがあります。
これを防ぐには、溶接トーチを動かす速度を徐々に変えなければなりません。

アルミニウムの代表的な種類

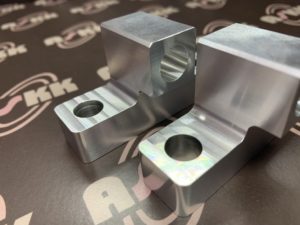

A2017の試作品

純粋なアルミニウムは強度が低いため、通常は他の金属を添加して合金にします。
アルミニウムに鉄や亜鉛、マグネシウム、銅などを加えることで、様々な種類の合金を作製できます。
産業用のアルミニウム材は、最終製品の用途などに応じて展伸用合金と鋳物用合金に大別されます。
展伸用合金とは、塑性変形を利用して加工するための材料です。
一方で鋳物用合金は、名前の通り、鋳造に使われるアルミニウムになります。

展伸用合金

A1050

A1050は純アルミニウム系として代表的な材種です。
強度は低いですが加工性・耐食性に優れ、装飾品や送電線などに使われます。

A2017

A2017はジュラルミンと呼ばれる材種です。
耐食性は低いですが高い強度が得られるため、航空機や自動車、機械部品などに使用されています。

A2024

A2024は超ジュラルミンと呼ばれる材種です。
A2017よりも高い強度が得られます。

A5052

A5052の試作品
