測定工具とは？製造業における重要性と種類を徹底解説
測定工具は、製造業において寸法・形状・角度・表面状態などを数値として把握するための不可欠な道具です。
人間の目視や感覚だけでは識別できない微細な違いを正確に測定できるため、品質管理や工程管理の基盤となります。
特に、自動車や航空機の部品など、安全性が極めて重視される製品では、0.01mm以下の誤差が致命的な不具合につながる可能性があるため、測定工具の正確な使用は欠かせません。
測定工具とは
測定工具とは、工業製品や機械部品の寸法・形状・角度・表面状態などを数値として把握するための道具を指します。
人間の目視や感覚だけでは識別できない微細な違いを正確に測ることができるため、製造業においては欠かせない存在です。
例えば、自動車や航空機の部品は安全性と信頼性が極めて重視されるため、0.01mm以下の誤差が致命的な不具合につながることもあります。
そのため、製造現場では必ず測定工具を用いて製品が設計通りに仕上がっているかを確認する必要があります。
測定工具には多様な種類があります。
最も身近なものとしては直尺やスケールが挙げられ、これは学校や日常生活でも使われています。
しかし、工業分野ではそれだけでは不十分で、より高精度な測定ができるノギスやマイクロメータ、さらには自動計測やデータ解析が可能な三次元測定機（CMM）まで幅広い工具が活用されています。
これらは「長さ測定工具」「角度測定工具」「形状測定工具」「表面測定工具」といったカテゴリに大別され、それぞれが特定の目的に応じて使い分けられています。
測定工具の役割は単なる「数値の確認」にとどまりません。
製品の品質保証、設計との適合性確認、製造工程の改善、さらには出荷後のトレーサビリティ（履歴追跡）にまで関わっています。
たとえば同じ部品を大量生産する場合、毎回設計寸法に合っているかを検査しなければ不良品が混入するリスクが高まります。
そのため測定工具は「品質管理の第一歩」として機能しており、結果的に企業の信頼性やコスト削減にも大きく貢献しているのです。
さらに、測定工具は「誰が使っても同じ結果が得られる」という再現性が重視されます。
もし人によって数値が変わるようであれば、正しい品質保証は成り立ちません。
そのため工具自体の精度管理や校正が定期的に行われ、国際標準（ISO）や国家規格（JISなど）に基づいたトレーサビリティ体系の中で使用されます。
これにより、世界中の工場や研究所で同じ測定基準を共有でき、グローバルな取引や製品開発を円滑に進めることが可能になります。
現代のものづくりにおいて、測定工具は「設計と製造をつなぐ架け橋」ともいえる存在です。
設計者が図面に描いた理想の数値が、実際の製品として正確に形作られているかを確認する唯一の手段であり、測定工具なしには高品質な製品を世に送り出すことはできません。
このように、測定工具は単なる道具ではなく、産業基盤を支える重要なインフラであるといえるのです。
測定工具の役割と重要性
測定工具の役割は、単に寸法や形状を測ることにとどまりません。
製品の品質を保証し、製造現場の効率を高め、さらには安全性や信頼性を確保するという、多面的な意義を持っています。
特に工業製品の製造においては「設計通りのものを正しくつくる」ことが基本であり、その実現に不可欠なのが測定工具です。
もし測定工具が存在しなければ、部品が図面通りに仕上がっているかを確認できず、不具合や事故につながるリスクが大幅に増加します。
第一に、測定工具は品質保証の基盤を担っています。
例えば、自動車のエンジン部品や航空機の翼などは、数ミクロン単位の精度が要求されます。
こうした製品の寸法を測定工具で確認しなければ、見た目では判断できないズレや歪みが残り、重大な事故の原因になりかねません。
製品が顧客に届くまでの間、設計値と製造品が一致していることを証明する手段として測定は必須であり、測定工具がなければ信頼性の高いものづくりは不可能です。
第二に、測定工具は製造工程の改善にも大きく寄与します。
測定結果を分析することで、機械加工や組立工程における誤差の傾向を把握し、その原因を突き止めることができます。
例えば、同じ寸法が繰り返し設計値から外れている場合、加工機の精度や工具の摩耗が疑われます。
こうした異常を早期に発見できれば、大量の不良品を出す前に対策を講じることができ、生産効率を高めつつコスト削減にもつながります。
第三に、測定工具は安全性の確保に欠かせません。
特に鉄道や航空機、医療機器など、人命に関わる分野では、ほんのわずかな寸法誤差が致命的な事故を招く可能性があります。
測定工具による厳密な検査を経ることで、製品の安全性を担保し、社会全体の安心につながっています。
また、製品が国際的に取引される場合、ISOやJISといった規格に適合していることを示す必要があり、そのためには正確な測定データが必須となります。
さらに、測定工具は技術革新の推進役でもあります。
新素材や高精度部品の開発においては、それを正確に評価できる測定技術が存在して初めて研究が前進します。
例えば、ナノテクノロジー分野や半導体産業では、従来の工具では不可能だった微細領域の測定が必要であり、それに対応する測定工具の進化が求められています。
このように測定工具は、単なる補助的な存在ではなく、新しい産業や技術を生み出す起点ともなっているのです。
総じて、測定工具は「品質保証」「工程改善」「安全性確保」「技術革新」という四つの側面から現代社会を支えています。
目に見えにくい存在でありながら、製品の信頼性や社会の安全を裏側から支える縁の下の力持ちであり、産業活動においてなくてはならない重要なインフラであると言えるでしょう。
長さ測定工具の種類と特徴

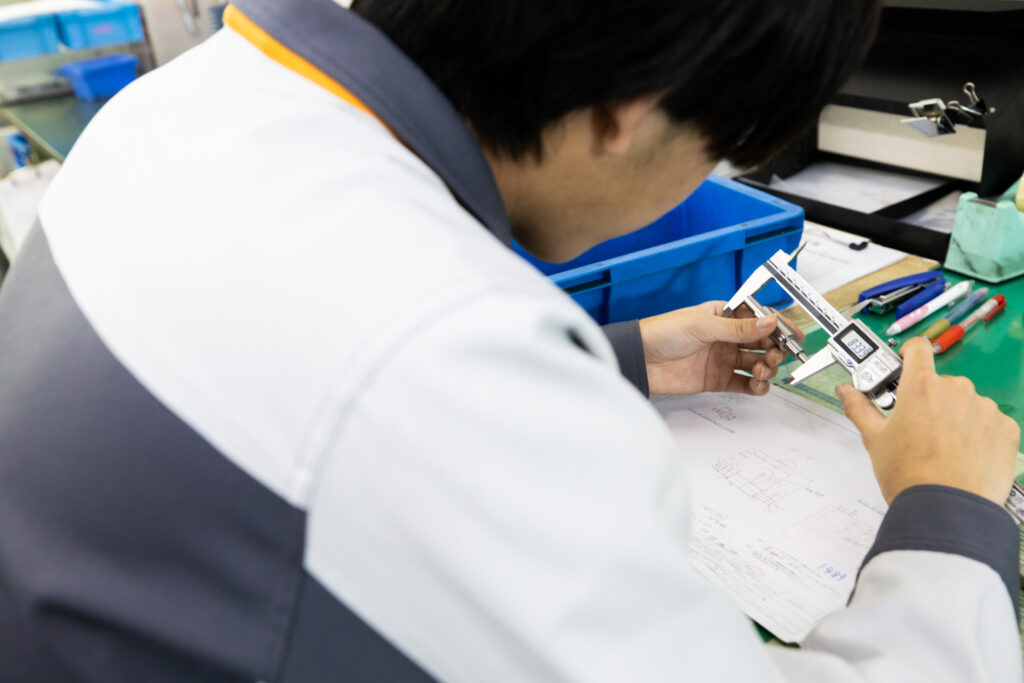

ノギスの構造と活用方法
ノギスは、工業分野や研究現場で最も一般的に使用される測定工具のひとつであり、「長さ測定工具」の代表格といえます。
その最大の特徴は、1本の工具で多様な寸法を測定できる汎用性にあります。
直径、内径、深さ、段差など、複数の測定機能を持ち合わせているため、現場では「万能測定工具」と呼ばれることもあります。
特に機械加工や組立工程において、ノギスは欠かせない存在です。
ノギスの基本構造は、主尺（スケール）、副尺（バーニア）、外側測定ジョウ、内側測定ジョウ、デプスバーなどから成り立っています。
主尺はミリ単位の目盛が刻まれたスケールで、通常は150mmや300mmといった測定範囲を持ちます。
副尺は主尺に沿ってスライドできる可動部で、0.1mmや0.05mmといった細かい単位を読み取るために用いられます。
外側測定ジョウは物体の外径や厚みを測るための部分であり、内側測定ジョウは穴や溝などの内径測定に利用されます。
また、デプスバーを用いることで、穴の深さや段差の寸法も測定可能です。
このように1本のノギスで多様な測定が行えることが、他の工具にはない大きな利点です。
ノギスにはいくつかの種類があります。
最も一般的なのはアナログタイプで、目盛とバーニアを読み取って寸法を確認します。
これは構造がシンプルで壊れにくく、電源も不要なため、現場で広く利用されています。
一方で、デジタルノギスは電子的に数値を表示するタイプで、誰でも簡単に読み取りができるため測定ミスが減少します。
さらにデータ出力機能を備えたモデルでは、測定値をパソコンに転送して記録することもでき、品質管理やトレーサビリティの面で非常に便利です。
ノギスを使用する際には、いくつかの注意点があります。
まず、測定対象物とノギスの測定面をしっかり密着させることが重要です。
測定時に傾きや隙間があると誤差が生じ、正しい寸法が得られません。
また、ノギス自体も消耗や摩耗の影響を受けるため、定期的な点検や校正が不可欠です。
さらに、測定環境にも注意が必要で、温度変化によって金属製ノギスは膨張や収縮を起こし、微小な誤差が生じることがあります。
そのため、高精度が求められる場合には、温度管理された環境で測定を行うことが推奨されます。
ノギスの活用場面は非常に広範囲です。
機械加工工場では部品の寸法確認に必須であり、組立現場では部材のフィッティング確認に使われます。
また、研究開発の分野では、試作品の検証や実験装置の部品寸法確認にも用いられます。
さらに教育現場においても、測定技術の基礎を学ぶためにノギスは導入されており、ものづくり教育の第一歩として扱われています。
このように、ノギスはシンプルな構造ながらも多機能であり、測定工具の中でも特に実用性の高い存在です。
現場での即時的な寸法確認から、品質保証や教育用途まで、幅広い役割を担っています。
その正確な使い方を理解し、適切に管理することが、精度の高いものづくりにつながるのです。
マイクロメータの種類と精度
マイクロメータは、ノギスよりもさらに高精度な測定が可能な代表的な長さ測定工具であり、工業分野や研究開発の現場で欠かせない存在です。
その最大の特徴は、0.01mm、さらには0.001mm単位まで読み取れる測定精度の高さにあります。
ノギスが汎用性の高さで重宝される一方で、マイクロメータは「特定の寸法を極めて高精度に測る」ことに特化しており、加工部品の品質検査や機械部品の組み立てに広く利用されています。
基本構造としては、固定されたアンビル（測定面の一方）と、スピンドル（回転して移動する測定面）との間に測定対象物を挟み込み、その距離を測定します。
スピンドルはラチェットストップやスリーブによって微細に制御され、誰が測定しても一定の測定圧で数値を読み取れるように設計されています。
これにより、作業者の力加減による誤差を最小限に抑えられるのがマイクロメータの大きな特徴です。
マイクロメータにはさまざまな種類があります。
最も一般的なのは「外側マイクロメータ」で、外径や厚みの測定に使われます。
これに対して、穴や溝の内径を測る「内側マイクロメータ」、段差や深さを測定する「デプスマイクロメータ」も存在します。
さらに、測定対象の形状に合わせて、先端が球状や刃状になっている特殊タイプも開発されています。
これにより、単純な円柱や板材だけでなく、歯車の歯厚や細い溝など、通常の工具では測定が難しい部分にも対応できるのです。
また、表示方法の違いによっても分類されます。
従来型のアナログマイクロメータは、スリーブとスピンドルに刻まれた目盛を読み取る方式で、正確な読み取りには慣れが必要ですが、電源不要で堅牢性が高いという利点があります。
一方、近年主流となっているデジタルマイクロメータは、測定値が液晶画面に直接表示されるため、誰でも容易に正確な数値を確認できます。
さらに、データ出力機能を備えたタイプでは、パソコンや測定システムに直接接続して測定値を記録・分析することも可能であり、品質管理や統計解析に活用されています。
マイクロメータを使用する際には、いくつかの注意点があります。
まず、測定面が汚れていたり、対象物に切粉や油が付着していたりすると、正確な値が得られません。
そのため、測定前には必ず清掃が必要です。
また、マイクロメータ本体は金属製であるため、使用環境の温度によって微妙に膨張・収縮します。
高精度測定を行う場合は、20℃前後の標準環境で測定を行うことが推奨されます。
さらに、ラチェットストップを使わずに力任せに測定すると、対象物を変形させたり、誤差を生じたりする恐れがあるため、正しい操作方法を習得することが重要です。
精度面では、一般的なマイクロメータは0.01mmまでの読み取りが可能ですが、高精度仕様では0.001mmまで測定できます。
この精度はノギスを大きく上回り、精密機械や金型、研究開発など、微細な寸法が求められる分野で特に重宝されます。
例えば、半導体製造装置や医療機器の部品加工においては、この高い精度なしには品質保証が成立しません。
このように、マイクロメータは「測定対象に応じた多様な種類」と「高い精度」を兼ね備えた測定工具です。
正しく使い、適切に管理することで、現代のものづくりに不可欠な品質保証を強固に支えることができます。
ノギスと並んで基本的な測定工具でありながら、その精度の高さと専門性のゆえに、現場の信頼を集め続けているのです。
角度・形状測定工具
角度計・分度器の応用
角度計や分度器は、対象物の角度を測定・確認するための基本的な工具です。
長さを測定するスケールやノギスに比べると使用場面は限定的ですが、設計や加工の分野においては非常に重要な役割を果たします。
特に、部品同士の組み合わせや切削加工において、角度の精度が製品の品質や機能に直結するため、角度測定工具は欠かせない存在です。
分度器は学校教育でよく使われる簡易的な角度測定器で、透明な樹脂や金属で作られ、180度または360度の目盛が刻まれています。
教育用では紙面上の角度を測るために用いられますが、工業分野では金属製の堅牢な分度器が使われ、部品や材料の角度を大まかに測定する場面で役立ちます。
例えば、溶接部品の仮組みや木工加工において、精密な角度は不要だが「直角に近いか」「おおよそ45度か」といった確認には十分対応可能です。
一方で、工業現場ではより高精度な角度計が利用されます。
その代表例が「ユニバーサルプロトラクタ」と呼ばれる工具です。
これは分度器にスケールと測定アームが組み合わされた構造を持ち、角度を0.1度単位で読み取れるものもあります。
ユニバーサルプロトラクタは金型加工や機械組立の現場でよく使われ、複雑な部品形状の確認や仕上げ精度のチェックに活躍します。
また、デジタル式の角度計も近年普及しており、液晶表示で角度が一目で分かるため、誰でも容易に正確な測定が可能です。
特に建設現場や大型部品の組立においては、デジタル角度計の利便性が高く評価されています。
さらに、角度測定工具は「基準出し」にも応用されます。
例えば、機械加工でワーク（被加工物）を固定する際、正しい角度で治具やバイスにセットすることは加工精度に直結します。
このとき角度計を用いて治具を調整することで、加工ミスや後工程での修正作業を防ぐことができます。
また、建築や土木の現場では、傾斜角度や勾配を測定するために角度計が利用され、設計通りの構造物を実現するための重要な確認手段となります。
ただし、角度計や分度器には精度面での限界も存在します。
一般的な分度器では±0.5度程度、ユニバーサルプロトラクタで±0.1度程度の精度が得られますが、これ以上の高精度を必要とする場合には「シヌソイドゲージ」や「オートコリメータ」といったより高度な光学測定機器が使用されます。
つまり、角度計や分度器は「実用的な範囲での角度確認」には最適ですが、「極めて高精度な角度計測」には専門の機器に役割を譲るという位置づけです。
また、角度計は応用範囲が広いのも特徴です。
木工職人が家具を製作する際の仕口角度確認、自動車整備士が部品の取り付け角度を確認する場面、さらにはDIYで棚を取り付ける際の水平・垂直確認など、プロから一般家庭まで幅広く活用されています。
特にデジタル角度計は、磁石付きのものが多く、金属部品に貼り付けて角度を素早く確認できるため、効率的な作業が可能です。
このように、角度計や分度器は一見すると単純な工具ですが、設計・加工・組立・建築など多様な分野で重要な役割を担っています。
簡易測定から高精度の基準出しまで幅広く対応できるため、現場の状況に応じて最適な種類を選び、正しく活用することが精度の高い製品づくりにつながるのです。
水準器と傾斜計の役割
水準器（レベル）や傾斜計は、物体や構造物が水平・垂直あるいは特定の角度に対して正しく配置されているかを確認するための測定工具です。
長さや厚みを測る工具とは異なり、「位置関係の正確さ」を測定するのが大きな特徴であり、建築現場、土木工事、機械設置、家具製作など幅広い分野で活躍しています。
水準器の基本構造は非常にシンプルです。
代表的な気泡管式水準器は、透明な管の中に液体と気泡が封入されており、その気泡の位置が中央の目盛に一致すれば水平が取れていることを示します。
安価で扱いやすいため、建築やDIYの現場で広く利用されています。
水平だけでなく垂直を測定できるタイプや、45度などの傾斜基準を確認できる複合型も存在します。
一方、傾斜計は対象物の角度を数値で測定できる工具です。
古典的には振り子の原理を利用したアナログ型がありますが、近年ではデジタル傾斜計が主流となっており、0.1度単位の高精度測定が可能です。
磁石付きのタイプであれば金属面に直接貼り付けて使えるため、機械部品の組立や設置の際に便利です。
特に大型機械の据付作業では、水平が狂うと振動や摩耗の原因となるため、傾斜計による正確な調整が欠かせません。
水準器と傾斜計はそれぞれ単独で使われることもありますが、用途によっては併用されます。
例えば建築現場で床の水平を水準器で確認し、その上に設置する設備機器の角度を傾斜計で微調整する、といった使い方です。
また、土木工事では地盤や法面（斜面）の傾斜確認に傾斜計が用いられ、安全性や排水性の確保に貢献しています。
近年ではレーザー技術を利用した「レーザー水準器」も広く普及しています。
レーザー光を直線状または十字状に投射することで、広い範囲にわたって正確な水平・垂直ラインを示すことが可能です。
これにより、大規模な建築現場や内装工事において、従来よりも迅速かつ高精度な位置決めが実現されました。
レーザー水準器は、従来の気泡管式に比べて高価ですが、その効率性と精度の高さからプロの現場では不可欠な存在となっています。
ただし、水準器や傾斜計の使用には注意点もあります。
まず、測定する対象物の表面が凹凸や汚れで不安定だと、正しい測定ができません。
また、気泡管式水準器は温度変化によって液体の粘度が変わり、反応速度が鈍くなることがあります。
傾斜計の場合も、デジタル式では電池残量やセンサーの校正状態が測定精度に影響するため、定期的な点検やキャリブレーションが必要です。
精度面についても整理しておきましょう。
一般的な気泡管式水準器は±0.5mm/m程度、すなわち1メートルの長さに対して0.5mm以内の誤差で水平を確認できます。
デジタル傾斜計では±0.1度程度の精度を持つ製品が多く、研究・開発分野や精密機械の据付にも対応可能です。
用途によって必要な精度が異なるため、適切な工具を選定することが重要です。
このように、水準器と傾斜計は「水平・垂直・角度」という、ものづくりや建築における基礎を保証するための重要な測定工具です。
単純に見える工具ですが、正確な位置決めや構造物の安全性を支える役割を担っており、現代の産業を陰で支える存在だといえるでしょう。
三次元測定機（CMM）の基本
三次元測定機（CMM：Coordinate Measuring Machine）は、対象物の形状や寸法を三次元座標で正確に測定するための高精度測定機器です。
従来のノギスやマイクロメータでは点や線での寸法測定が主流でしたが、CMMを用いれば複雑な形状や曲面を含む部品でも、立体的かつ高精度に測定することが可能です。
そのため、自動車、航空機、精密機械、医療機器など、製品の品質保証に厳しい産業分野で欠かせない存在となっています。
CMMの基本構造は、「ベース」「測定テーブル」「可動アーム」「プローブ（測定子）」の4つで構成されます。
測定対象物をテーブルに固定し、可動アームに取り付けられたプローブを対象物の各点に接触させることで、その位置座標をX・Y・Zの三軸データとして取得します。
この座標データを組み合わせることで、平面、円、円筒、球面、さらには自由曲面までさまざまな形状を解析することができます。
プローブにはいくつかの種類があります。
最も一般的なのは「接触式プローブ」で、対象物の表面に軽く触れることで座標を取得します。
接触式は安定した精度が得られる一方で、測定に時間がかかるという課題があります。
そのため、近年では「非接触式プローブ」も広く使われています。
レーザーや光学センサーを用いて対象物の表面をスキャンする方式で、一度に大量の点群データを取得できるため、曲面や複雑形状の解析に適しています。
非接触式は速度に優れる反面、表面の反射率や透明度の影響を受けやすいため、対象に応じた使い分けが求められます。
CMMの測定精度は非常に高く、一般的な機種でもミクロン（1/1000mm）単位での測定が可能です。
これにより、製品の図面通りの寸法や幾何公差が守られているかどうかを正確に確認できます。
特に自動車部品や航空機部品のように「ごくわずかなズレが安全性に直結する部品」では、CMMによる寸法保証が必須です。
また、医療機器分野では、人工関節やインプラントといった人体に直接関わる部品の品質保証にもCMMが活用されています。
さらに、CMMの利点は「測定結果のデジタル化」にあります。
従来の手作業による寸法測定では、記録の一貫性や再現性に課題がありました。
しかしCMMでは、測定結果がデータとして自動記録され、CADデータとの比較や解析が容易に行えます。
これにより、設計段階から製造、検査、品質管理まで一貫したデータ管理が可能となり、工程全体の効率化と品質向上に大きく寄与しています。
ただし、CMMを使用する際にはいくつかの注意点があります。
まず、設置環境が測定精度に大きな影響を与えるという点です。
温度や湿度の変化、振動などは誤差の原因となるため、CMMは恒温恒湿の計測室に設置されることが一般的です。
また、操作する技術者のスキルも重要であり、正しい測定手順や基準を理解していなければ正確な結果は得られません。
そのため、多くの企業ではCMM専門のオペレーターを配置し、教育や訓練を徹底しています。
総じて、三次元測定機は「ものづくりにおける品質保証の要」と言える存在です。
従来の測定工具では不可能だった複雑形状の寸法検証を可能にし、製品の安全性と信頼性を支えています。
今後も非接触技術や自動化の進展により、CMMはさらに高速化・高精度化が進み、次世代の製造現場において中心的な役割を担うことでしょう。
光学測定機器の種類と特徴
光学測定機器は、光の性質を利用して対象物の寸法や形状を非接触で高精度に測定する工具であり、従来の接触式測定工具では困難だった微細な形状や曲面の測定に適しています。
製造業、精密機械、電子部品、医療機器など、精密さが求められる分野で広く活用されており、測定速度と精度を両立できる点が大きな利点です。
代表的な光学測定機器にはいくつかの種類があります。
まず、「レーザー測定器」は、レーザー光を対象物に照射し、反射光の時間差や角度を計算して距離や形状を測定する方式です。
レーザー測定器は短時間で大量の測定点を取得できるため、曲面や複雑形状の部品の形状解析に適しています。
さらに、接触による変形や損傷の心配がないため、柔らかい素材や精密な電子部品の測定にも活用されています。

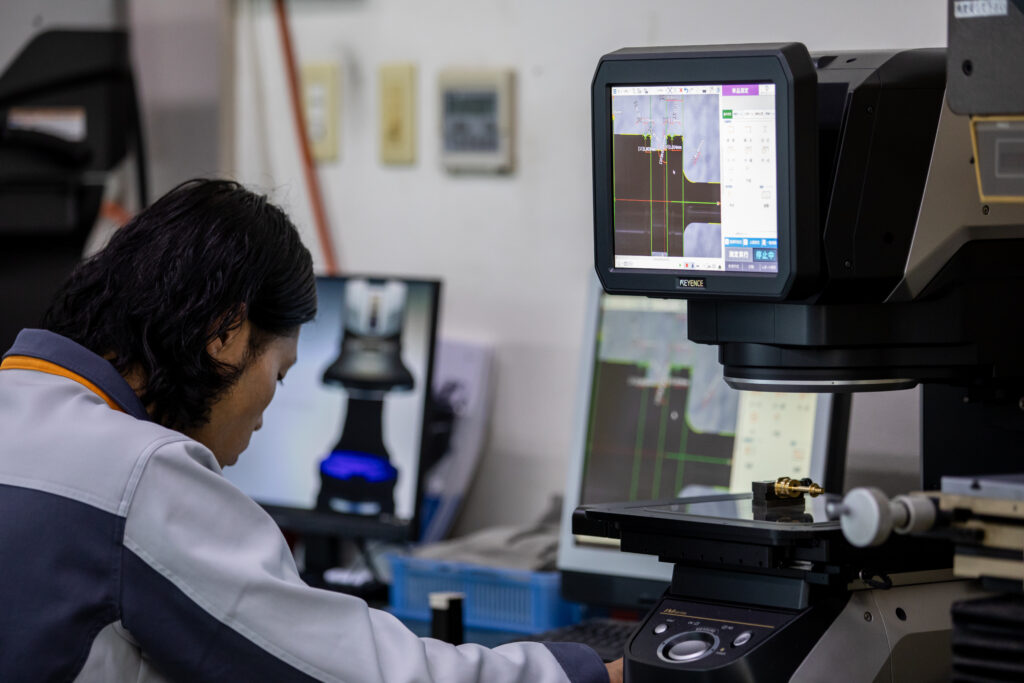

次に、「光学顕微鏡測定機（OMM: Optical Measuring Microscope）」があります。
これは光学顕微鏡の倍率と測定機能を組み合わせた機器で、微小な部品の寸法測定に威力を発揮します。
たとえば、半導体チップの微細パターンや小型機械部品の穴径・線幅を非接触で正確に測定することが可能です。
また、拡大画像を画面上で確認しながら測定できるため、測定者の視覚的な誤差を最小化できます。
さらに「光学三次元スキャナ（3Dスキャナ）」も重要です。
レーザーや白色光を用いて対象物の表面全体をスキャンし、数百万点の点群データを取得します。
このデータを解析することで、部品の寸法、形状、曲率、面粗さまで詳細に把握できます。
3Dスキャナは特に自動車や航空機、金型製造において、CADデータとの形状比較や寸法チェックに欠かせないツールです。
光学測定機器は非接触であることから、従来の接触式CMMでは困難だった軟質部品や小型電子部品の測定に適しているだけでなく、測定速度も高速である点が大きな特徴です。
接触式ではプローブが物理的に部品に触れるため測定点が限られるのに対し、光学式では広範囲を一度に測定できるため、作業効率が大幅に向上します。
さらに、測定データはデジタル化され、解析や記録、CADとの比較に容易に活用できるため、品質管理や工程改善にも役立ちます。
しかし、光学測定機器の使用には注意も必要です。
光学式は反射率や透明度、表面の光沢によって測定精度が影響されやすいため、部品表面の処理や環境条件に応じた設定や補正が求められます。
また、高精度機器ほど設置環境が重要であり、振動や温度変化が測定精度に影響することがあります。
加えて、操作や解析には専門知識や技能が必要な場合も多く、技術者の習熟度が測定精度に直結します。
総じて、光学測定機器は非接触、高速、高精度という特性を兼ね備え、現代の精密製造現場において不可欠な測定ツールです。
CMMや従来の接触式測定器と組み合わせることで、複雑形状や微細部品の寸法管理を効率的に行うことが可能であり、品質保証や設計検証において重要な役割を果たしています。
今後も光学技術やデジタル解析技術の進化に伴い、より高精度で効率的な測定が実現されるでしょう。
