バレル研磨についての基礎知識！
本日は表面がピカピカになるバレル研磨について解説していきたいと思います。
基礎知識をしっかり身に付けたい方にはおススメですので、是非ご覧ください♪

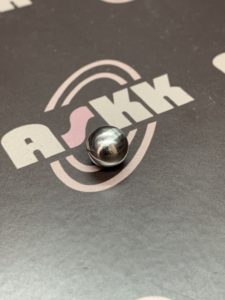

バレル研磨とは
バレル研磨とは、部品の表面を滑らかに整えたり、バリを除去したり、光沢を与えたりするために用いられる表面処理技術の一種です。
名前の由来でもある「バレル（Barrel）」とは英語で「樽」を意味し、研磨処理に使用される容器が樽のような形をしていることから名付けられました。
バレル研磨では、対象となる加工部品（ワーク）と、研磨作用を持つメディア（研磨石）およびコンパウンド（化学薬剤）を一緒にバレル容器に入れ、一定の運動を与えることで研磨処理を行います。
バレル研磨の運動には、回転、振動、遠心などの種類があり、目的や素材に応じて使い分けられます。
バレルの内部で部品と研磨メディアが互いに摩擦しながら動くことで、表面の粗さを低減し、バリを取り、さらには光沢を出すことができます。
そのため、切削加工後や鋳造品、プレス品などの後処理として広く利用されています。
この方法の最大の特徴は、一度に多数の部品をまとめて処理できることです。
これにより作業の効率化が図れ、特に中小型部品の大量生産現場において非常に重宝されています。
また、自動化が可能な設備も多く、作業者の手間を最小限に抑えつつ、一定の品質を確保することができます。
バレル研磨は、金属はもちろん、プラスチックやセラミックス、ガラスなど多様な素材にも対応しており、加工のバリエーションも豊富です。
処理条件（回転数、時間、メディアの種類、液体コンパウンドの配合など）を調整することで、粗研磨から仕上げ研磨まで幅広く対応可能です。
このように、バレル研磨はその多様性と効率性から、製造業全般で非常に重要な位置を占める表面処理方法の一つといえるでしょう。
次項では、この技術がどのように発展してきたのか、その歴史的背景について詳しく解説します。
バレル研磨の歴史と発展
バレル研磨の起源は、紀元前の古代にまでさかのぼります。
当時の人々は、石や砂利とともに装飾品や武器を容器の中に入れ、自然な転がり運動を利用して表面を滑らかにしていました。
これは現在のバレル研磨の原型ともいえる方法であり、偶然の発見が人為的な表面処理技術へと発展していったのです。
現代的なバレル研磨の原型が産業技術として確立されたのは、20世紀初頭の欧米においてです。
特にアメリカでは、大量生産が進む中で効率的に部品表面を仕上げる方法が求められ、バレル研磨の技術が急速に発展しました。
1940年代には、回転式のバレル機が登場し、自動車や航空機産業などの発展とともに広く普及しました。
戦後の日本でも、精密部品の量産化に対応するため、バレル研磨技術の導入が進みました。
特に1960年代以降は、高度経済成長と共に工業製品の品質要求が高まり、バレル研磨の重要性が増しました。
この時期に登場した振動式バレルや遠心バレルなどの新しい方式は、従来よりも短時間で高精度な研磨を実現し、加工の幅を大きく広げることに貢献しました。
近年では、環境対応や省エネルギー化を背景に、水の再利用や騒音・粉じん対策といった技術的進化も進んでいます。
また、コンピュータ制御による自動化も進み、バレル研磨はより高精度かつ安定した加工を実現する装置へと進化しています。
加えて、3Dプリンターによる樹脂製部品の仕上げなど、新たな用途も広がっており、今後もバレル研磨の需要と応用範囲は拡大が期待されます。
このように、バレル研磨は長い歴史の中で技術革新を重ね、現在の高度な加工技術へと成長してきました。
次項では、その種類について具体的に見ていきましょう。
バレル研磨の種類とメカニズム
回転バレル研磨
回転バレル研磨は、最も基本的で歴史のあるバレル研磨の方法です。
バレル（容器）を水平方向に回転させることで、内部のワークと研磨メディアが一定の速度で流動し、互いに摩擦することで表面処理を行います。
バレルは一般的に六角形や八角形のドラム状で、回転により内容物が持ち上がり、重力で落下する運動を繰り返します。
この動きがメディアと部品との摩擦を生み、研磨やバリ取りが実現されるのです。
回転バレルの利点は、比較的構造が単純で導入コストが低い点にあります。
また、一度に多くの部品を処理でき、装置自体も堅牢でメンテナンスが容易なことから、中小企業を中心に幅広く利用されています。
処理時間は比較的長めですが、安定した仕上がりが得られるため、精度よりも大量処理を重視する場面で特に有効です。
ただし、複雑形状や細かな溝のある部品に対しては、メディアがうまく届かない場合があり、処理のムラが出る可能性があります。
また、振動式や遠心式に比べると研磨効率はやや劣るため、必要な仕上がりや用途に応じて方式を選定する必要があります。
回転バレル研磨は、特に鉄やアルミなどの金属部品のバリ取りや、表面の粗さを低減させる工程に適しています。
処理条件を工夫すれば、プラスチックやセラミックなどにも対応可能で、コンパウンドやメディアの選定によって幅広い用途に対応できます。
振動バレル研磨
振動バレル研磨は、回転式に比べて高速かつ均一な研磨が可能な方法で、装置全体が振動することで内部のメディアとワークを相互に擦り合わせ、表面処理を行います。
容器自体は固定されており、底部に取り付けられたモーターによって水平方向と垂直方向の合成振動が与えられ、処理物がメディアと共に螺旋状に動きながら研磨されます。
この方式の最大の特徴は、短時間で効率的な処理が可能である点です。
特に中～小型部品の研磨においては、回転バレルに比べて数倍の処理速度を誇ります。
また、複雑な形状の部品や、デリケートな素材にも対応しやすいという利点があります。
ワーク同士の接触を抑えながら、より均一な仕上がりを得ることができるため、高品質な表面仕上げを求められる場面でも選ばれることが多いです。
さらに、振動バレルでは、ワークの投入・取り出しが容易な構造になっているものが多く、段取り替えやメンテナンスも比較的簡単です。
処理時間が短縮されることで、生産ラインへの組み込みも容易になり、製造プロセス全体の効率向上に貢献します。
ただし、装置の振動によって騒音や振動対策が必要になる点には注意が必要です。
設置場所によっては防振マットや防音対策を講じる必要があるでしょう。
また、設備投資は回転バレルに比べてやや高めであるため、処理ニーズとコストのバランスを見極めることが重要です。
振動バレル研磨は、精密部品、電子部品、宝飾品、プラスチック製品など、幅広い分野で活躍しています。
今後もさらなる技術進化と自動化が期待される中で、より重要な加工手法となっていくでしょう。
遠心バレル研磨
遠心バレル研磨は、高速回転による遠心力を利用して効率的に研磨を行う方式です。
通常、複数のバレル（研磨槽）を持つ回転アームにそれぞれのバレルを取り付け、回転アーム自体を回転させながら、各バレルも逆方向に回転させます。
このダブル回転構造により、非常に強い遠心力が発生し、ワークとメディアが激しく擦れ合うことで、短時間で高精度な研磨仕上げが可能になります。
遠心バレル研磨の最大のメリットは、非常に高い研磨能力と、短時間での加工効率です。
粗研磨から鏡面仕上げまで対応でき、また複雑な形状や小型・微細な部品の仕上げにも適しています。
特に、医療部品や精密電子部品など、寸法精度と表面品質が厳しく求められる分野で活用されています。
一方で、装置自体は高価で構造も複雑であり、操作にも一定のノウハウが必要です。
バレル内の均一な分散や、メディアとワークの適切な比率、投入量のバランスなど、作業条件の管理が精密に求められます。
また、遠心力によるワークの変形や破損リスクもあるため、材質や形状に応じた適切な条件設定が不可欠です。
さらに、バレルの内部容積が比較的小さいため、大量生産には不向きな面もありますが、少量多品種の高付加価値製品の研磨には非常に適した方式といえるでしょう。
遠心バレル研磨は、精密加工のニーズが高まる中で、今後さらに重要性が増す研磨技術のひとつです。
バレル研磨の用途とメリット
使用される主な製品・部品例
バレル研磨は、その多様な加工方式と対応素材の広さから、さまざまな分野の製品・部品に利用されています。
特に多いのは、金属部品のバリ取りや表面仕上げ、微細な凹凸の除去などを必要とする部品で、量産品にも精密部品にも対応可能な点が特徴です。
まず代表的な用途として、自動車部品が挙げられます。
例えば、エンジン部品、ブレーキ部品、トランスミッション関連の部品など、機械的強度と表面品質の両立が求められる部品に対し、バレル研磨でバリ取りと均一な面粗度を実現します。
これにより、部品同士の組み付け精度が向上し、騒音や摩耗の低減にも貢献します。
次に、精密機器部品や電子部品分野では、小型で複雑な形状を持つ部品が多く、遠心バレルや振動バレルを用いた繊細な研磨が行われています。
特にコネクタやスイッチ類、電極部品など、導通性や寸法精度が重要なパーツに対し、傷をつけずに表面処理を施すことが求められます。
さらに、医療機器分野においてもバレル研磨は欠かせません。
メスや鉗子、人工関節など、金属製でかつ生体適合性や清浄度が必要な部品に対して、表面のミクロな凹凸を除去し、光沢を持たせる仕上げが行われます。
研磨によって細菌の付着リスクを減らし、洗浄性を高めることができるため、衛生的観点からも非常に重要です。
その他、時計やアクセサリーなどの装飾品業界でも、外観の美しさを追求するためにバレル研磨が使われています。
真鍮、ステンレス、チタンなどの素材に対し、均一で美しい光沢を与えることができるため、商品価値を高める役割も果たしています。
このように、バレル研磨は工業製品から装飾品に至るまで、広範囲な製品群に対して有効な仕上げ方法であり、品質や生産効率の向上に大きく寄与しています。
用途に応じて適切なバレル方式と条件を選ぶことが、最終製品の性能や価値を左右する重要なポイントとなります。
他の研磨方法との比較
バレル研磨の有用性を理解するうえで、他の研磨手法と比較することは非常に有意義です。
ここでは主に手作業研磨、ベルト研磨、バフ研磨、ショットブラストといった他の代表的な方法と比較し、それぞれの特徴と違いを明らかにします。
まず「手作業研磨」との比較です。
手作業は柔軟性があり、複雑形状や繊細な部分の仕上げに適していますが、一方で作業者の熟練度に品質が左右されやすく、量産には不向きです。
対してバレル研磨は、自動処理による均一性と高効率を実現し、量産現場での安定供給に適しています。
「ベルト研磨」は、比較的平坦な面や外周を研磨するのに向いており、加工速度が速い点が特徴です。
ただし、凹凸形状や細部の処理は苦手です。
これに対してバレル研磨は、メディアの流動によりワーク全体をまんべんなく研磨できるため、凹部や内径部の仕上げにも対応可能です。
「バフ研磨」は、美しい光沢を得る目的で多く用いられる方法で、外観仕上げに優れています。
しかし、加工ムラが生じやすく、手作業での操作が必要なことから生産性に限界があります。
バレル研磨でも光沢仕上げは可能であり、専用メディアを使えば、外観重視の製品にも対応できます。
「ショットブラスト」は、強い衝撃力を用いてバリ取りやスケール除去を行うため、粗加工や硬いスケールの除去には適していますが、表面が荒れるため精密な仕上げには不向きです。
バレル研磨は比較的穏やかな加工方法で、表面粗さをコントロールしやすく、精密部品の最終仕上げにも活用できます。
このように、バレル研磨は「自動化」「一括処理」「多様な仕上げ」など多面的な利点を備えており、他の研磨方法と比較しても非常にバランスが取れた加工法です。
製品や用途に応じて最適な方法を選択することが、効率的なものづくりには欠かせません。
バレル研磨のメリットとデメリット
バレル研磨のメリット
バレル研磨が広く採用されている理由の一つは、その高い生産効率と作業の自動化にあります。
バレル研磨は複数のワークを同時に処理できるバッチ式の加工法であり、バリ取り、面取り、つや出しなどを一括で処理できます。
これにより、人的コストを抑えつつ大量生産にも対応可能となります。
さらに、加工の均一性が高い点も大きなメリットです。
機械的な制御により、処理条件が安定しており、ワークのサイズや材質が揃っていれば、仕上がりのばらつきを抑えることができます。
これは特に自動車部品や医療機器など、品質の一貫性が求められる製品において重要です。
また、複雑な形状や内部構造にも対応できる点も特筆すべき点です。
例えば、内部に入り組んだ構造を持つ精密部品であっても、メディアが流動的に接触することで、手作業では難しい部位にも効果的に研磨処理を施すことができます。
さらに、バレル研磨は作業環境の改善にも貢献します。
作業員による手作業研磨に比べて粉塵や騒音が抑えられ、連続的かつ安定的な運用が可能なため、安全面や衛生面でも有利です。
これらの要素を総合すると、バレル研磨は、効率性・品質・安全性をバランスよく備えた加工手法といえます。
バレル研磨のデメリットと課題
バレル研磨には多くの利点がある一方で、いくつかの課題やデメリットも存在します。
まず第一に挙げられるのが、ワーク同士の絡まりや破損のリスクです。
特に、細長い部品や複雑な形状のワークは、処理中にメディアや他のワークと絡まりやすく、形状の変形や欠けが生じることがあります。
また、角部の研磨精度が甘くなる点も注意が必要です。
バレル研磨では、メディアが全面的に接触することで均一な加工が行われますが、細かいエッジ部や鋭角部ではメディアの当たりが弱く、意図した面取りが不十分になることがあります。
逆に、必要以上に丸みを帯びてしまうこともあり、設計寸法を厳密に守る必要がある場合には注意が求められます。
さらに、寸法精度の管理が難しい点もデメリットの一つです。
バレル研磨はあくまで表面処理の工程であり、微細な寸法精度を必要とする仕上げには不向きです。
切削加工や研削加工とは異なり、寸法変化が均一に発生するわけではないため、高精度が求められる部品では仕上げ前の寸法管理が重要となります。
加えて、処理条件の最適化にノウハウが必要です。
メディアの種類やサイズ、コンパウンドの種類、回転速度や処理時間など、多くの変数が仕上がりに影響するため、最適な条件を導き出すには試行錯誤が必要です。
また、新しい素材や形状に対しては、テスト加工を行わなければ思わぬ加工不良が生じるリスクもあります。
このように、バレル研磨は優れた加工手法である一方で、その特性を正しく理解し、適切な運用を行うことが求められます。
バレル研磨の工程と使用材料
使用される研磨メディアの種類
バレル研磨で使用される研磨メディアは、加工対象や目的に応じて多種多様です。
主に使われる素材としては、セラミック、樹脂、スチール、ナイロン、植物繊維系（コーンコブなど）があります。
セラミックメディアは、硬度が高く、バリ取りや粗研磨に向いています。
重量もあるため、加工速度が速く、鋳造品や鍛造品の荒仕上げに適しています。
形状は三角柱、球状、円筒形などがあり、複雑形状にも対応可能です。
樹脂メディアは、比較的柔らかく、軽量で微細な加工や光沢出しに用いられます。
表面へのダメージが少ないため、樹脂部品や精密部品の仕上げに適しています。
また、摩耗粉が少ないため洗浄性にも優れています。
スチールメディアは、強い研磨力と耐久性を持ち、主に金属光沢の向上を目的とした研磨に使用されます。
重量があるため処理時間が短縮される一方で、ワークを傷つける可能性もあるため注意が必要です。
ナイロンメディアは、非常に柔軟で、研磨というよりも清掃や洗浄工程に近い処理に使われます。
精密部品や装飾品などの表面を優しく処理したい場合に適しています。
植物繊維系メディアは、コーンコブやクルミ殻など天然素材を使用したタイプで、乾式仕上げや最終光沢出しに多く用いられます。
特にコーンコブは水分吸収性にも優れており、乾燥工程を兼ねた仕上げに使われることもあります。
これらのメディアは、目的や材質、ワークの形状に合わせて選定することが重要です。
例えば、鋭角な部品には小さな球状メディアが適し、内径研磨には円筒形や針状が使われることが多いです。
研磨剤・コンパウンドの役割
バレル研磨において、研磨剤（コンパウンド）は非常に重要な役割を果たします。
コンパウンドとは、研磨メディアとワークの間に存在する液体または粉体の化学薬品で、主に以下のような効果をもたらします。
・研磨力の向上：コンパウンドはメディアとワーク間の摩擦を助け、より効率的な研磨を可能にします。
・表面保護：加工中に酸化やサビの発生を抑える防錆成分が含まれており、特に鉄鋼部品に有効です。
・脱脂作用：油や汚れを取り除く成分を含み、洗浄と研磨を同時に行うことができます。
・光沢仕上げ：光沢向上成分を配合したコンパウンドは、仕上げ工程でのツヤ出しに用いられます。
コンパウンドの種類は、水溶性と油性に大別され、水溶性のものは環境負荷が低く洗浄性に優れています。
一方、油性は防錆力に優れており、長時間の加工や鉄系素材に向いています。
また、バレル内の液体の濃度や流量も仕上がりに影響を与えるため、工程に応じた濃度管理が重要です。
濃すぎると泡立ちやメディアの動きを阻害し、薄すぎると研磨効果が不十分になる恐れがあります。
加工目的に応じて、コンパウンドの選定・投入量・管理方法を適切に調整することが、バレル研磨の品質を左右するといえるでしょう。
バレル研磨の基本的な作業工程
バレル研磨の基本的な工程は、大きく4つのステップに分かれます。
投入
バレル容器にワーク、研磨メディア、コンパウンドを投入します。
このとき、ワークとメディアの比率が非常に重要で、通常は1:3〜1:5程度で設定されることが多いです。
多すぎると研磨効果が落ち、少なすぎるとワーク同士が接触し傷の原因になります。
研磨
バレル機が回転または振動を始めると、メディアとワークが互いに接触しながら研磨が進行します。
処理時間、回転速度、角度などを調整することで、仕上がりの質をコントロールします。
回転式であれば約1〜4時間程度、振動式では数十分から1時間程度が一般的です。
排出・洗浄
研磨が完了したら、バレルから内容物を取り出し、ワークとメディアを分離します。
専用のふるい機や磁力分離装置などを用いて効率的に分けます。
その後、ワークは洗浄され、研磨粉やコンパウンド残留物を除去します。
乾燥
最後に、洗浄されたワークを乾燥機などで乾燥させます。
特に鉄系の部品では、防錆のため速やかに乾燥させることが重要です。
乾燥メディア（コーンコブなど）を使用する場合もあります。
このように、バレル研磨の工程は一見シンプルですが、各工程での条件設定や注意点によって最終的な品質が大きく左右されます。
最適な仕上げを得るためには、経験と技術的な知識に基づいた管理が欠かせません。
