穴加工の基礎知識：精度と効率を支える重要工程
金属や樹脂部品の製造において、穴加工は欠かせない工程です。
ドリルやリーマー、ボーリングなどの専用工具を使用し、ねじ穴や軸受け穴、ピン挿入用の穴など、多様な形状と精度が求められます。
このページでは、穴加工の基本から最新技術までをわかりやすく解説し、初心者から実務者まで幅広い方々に役立つ情報を提供します。

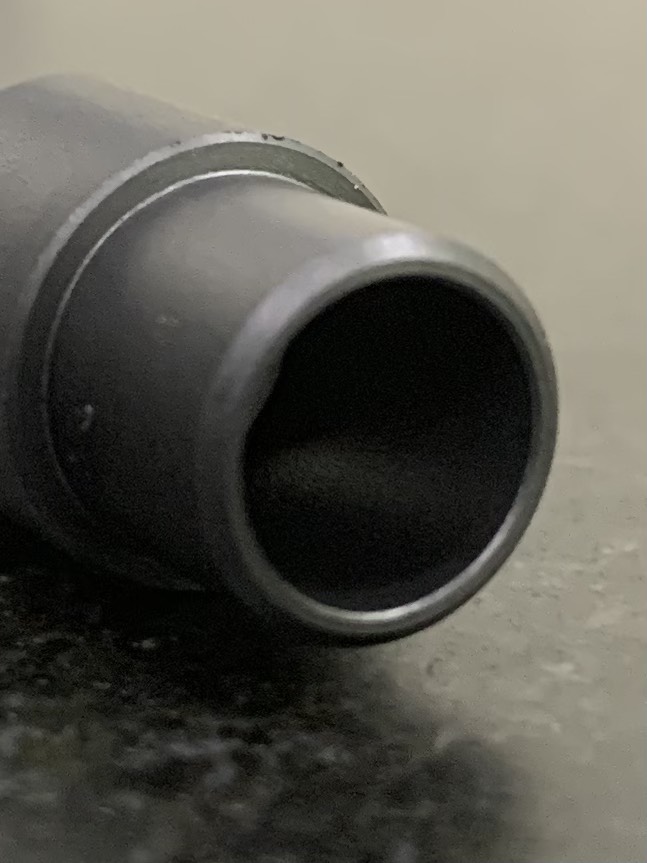

穴加工とは
穴加工とは、金属、樹脂、セラミックなどの母材に対して、所定の形状や寸法の穴を形成する加工工程を指します。
単に「穴をあける」といった単純な作業にとどまらず、加工する材料の特性、使用する工具、加工条件、そして最終的な穴の用途を総合的に考慮する必要があります。
穴加工は機械加工の基本であり、製品の組み立て精度や機能性、安全性に直結するため、精密部品や航空機部品、医療機器などでは公差0.01mm以下の高精度な穴加工が要求されることも珍しくありません。
穴加工は大きく分けて、切削加工と非切削加工の二種類に分類されます。
切削加工では、ドリル、リーマ、ボーリングなどの工具を用いて母材を削り、穴を形成します。
切削加工の特徴は、加工精度が高く、表面仕上げも整えやすい点です。
また、加工速度が比較的速いため、量産部品の穴あけや下穴加工にも向いています。
しかし、切削加工は工具摩耗や切りくず排出、熱の発生といった課題があり、材料特性や穴の深さ、形状に応じた適切な条件設定が不可欠です。
一方、非切削加工は、放電加工（EDM）、レーザー加工、ウォータージェット加工など、母材を削るのではなく、電気や光、流体エネルギーを用いて穴を形成する方法です。
非切削加工は高硬度材や薄板材、複雑な形状の穴加工に向いており、切削力がほとんどかからないため、母材の変形や残留応力を抑えることができます。
微細穴や高精度な穴加工を求められる電子部品や精密金型の製作では、非切削加工が非常に有効です。
ただし、加工速度が遅い、設備コストが高い、熱影響やバリの発生リスクがあるといった特徴もあります。
さらに、穴加工では穴径や深さだけでなく、真円度、同軸度、表面粗さなどの幾何公差を正確に管理することが重要です。
特に精密部品では、穴の位置精度が製品の性能や組み立て精度に直結するため、事前の下穴加工、段階加工、仕上げ加工などの工程設計も不可欠です。
穴加工は、材料特性、加工方法、精度要件を総合的に考慮し、最適な工程を選定することで、製品の品質と信頼性を確保できる非常に重要な加工工程であると言えます。
穴加工の用途と重要性
穴加工は、単なる材料への穴あけ作業ではなく、製品の機能性や性能、安全性に直結する重要な工程です。
穴の形状や寸法、精度、表面仕上げは、最終製品の組み立て精度や耐久性、さらには動作性能に直接影響します。
そのため、機械部品や航空機部品、医療機器、電子部品などでは、穴加工の精度や品質が製品の信頼性を左右する重要な要素となります。

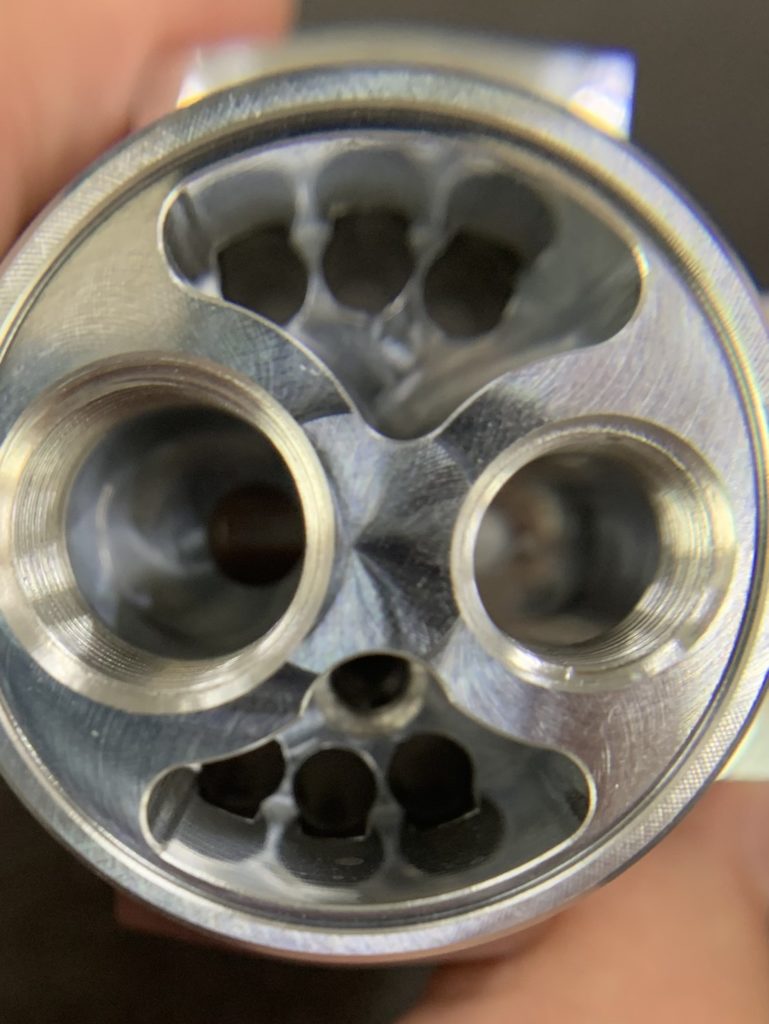

穴加工の主な用途としては、まず組み立て用のボルト・ピン穴が挙げられます。
機械部品や構造部品の組み付けには、正確な位置と寸法の穴が不可欠です。
穴径や位置精度、同軸度が適切でない場合、ボルトやピンが正しく嵌合せず、部品の緩みや振動、場合によっては破損の原因となります。
また、潤滑油や冷却液を通すための油孔・通路も穴加工の重要な用途です。
これらの通路は、穴径や表面粗さが流体の流れに大きく影響するため、寸法管理や仕上げ精度が性能に直結します。
さらに、排気用の通路や軽量化を目的とした肉抜き孔も穴加工の典型的な用途です。
排気通路では、流体の抵抗を最小化しつつ耐久性を確保するため、穴形状や表面仕上げが重要になります。
肉抜き孔では、構造強度と軽量化のバランスを考慮しながら穴径や間隔、配置を最適化する必要があります。
特に航空機や自動車の部品では、微細な穴加工や高精度な加工が性能や安全性に直結するため、設計段階から穴加工の仕様を慎重に検討することが求められます。
用途に応じて、適切な加工方法を選定することも不可欠です。
一般的なボルト穴であればドリル加工で十分ですが、精密部品や航空部品の仕上げ穴ではリーマ加工やボーリング加工、さらには非切削加工を併用することで高精度を実現します。
また、材料特性によっても加工方法は異なります。
硬度の高い金属や薄板材では非切削加工が適しており、変形や残留応力を抑えて高精度の穴を加工できます。
このように、穴加工は単なる穴あけに留まらず、製品設計や性能評価、安全性に密接に関わる極めて重要な工程であると言えます。
穴加工の代表的加工方法
ドリル加工
ドリル加工は、穴加工の中で最も基本的かつ広く使用される方法であり、円錐状の先端を持つドリルを回転させ、材料を切削して穴を形成する工程です。
構造が単純で操作性が高く、金属、樹脂、木材などさまざまな材料に適用可能であるため、量産部品や一般的な機械加工において必須の技術となっています。
ドリル加工の大きな特徴は、高速で穴を開けられることと、工具コストや設備投資が比較的低く、加工効率が高い点です。
一方で、加工精度や真円度は限定的であり、特に微細穴や高精度を要求される部品には、ドリル加工のみでは不十分な場合があります。
ドリル加工の用途は多岐にわたり、まず一般部品の穴あけに用いられます。
ボルトやピン穴の粗加工として下穴を開ける際にも欠かせません。
下穴は、後工程でリーマ加工やボーリング加工を行う際の基準となるため、位置精度や中心決めが非常に重要です。
また、深穴加工では切りくず排出が課題となるため、ドリルの種類や溝形状、切削速度、送り速度、潤滑条件などを適切に設定する必要があります。
適切な条件管理を行わないと、切りくずの詰まりや工具摩耗により穴径が不安定になったり、穴の真円度が低下したりすることがあります。
ドリル加工における精度管理のポイントは、工具の中心決め、回転速度、送り速度、潤滑管理に集約されます。
例えば、穴の中心位置がずれると、後工程での組み立て精度や嵌合精度に直接影響するため、穴加工前のマーキングやセンタリングは非常に重要です。
また、材料が硬い場合や長穴の場合は、専用のドリルや段階加工を用いることで加工精度を確保できます。
ドリル加工は単純に見えても、材料の種類、厚み、穴径、深さ、精度要求などに応じて多くの条件を最適化する必要があります。
さらに、ドリル加工は他の穴加工工程と組み合わせることで高精度化が可能です。
粗加工用の下穴としてドリル加工を行い、その後リーマ加工やボーリング加工で仕上げることで、寸法精度や表面粗さ、同軸度を高めることができます。
このように、ドリル加工は穴加工工程の基礎であり、適切に条件を設定し、後工程と組み合わせることで、製品の品質と信頼性を支える重要な役割を果たしています。
リーマ加工
リーマ加工は、既に存在する穴を高精度に仕上げるための加工方法で、主に寸法精度や真円度、同軸度、表面粗さの向上を目的として使用されます。
ドリルであけた下穴や粗加工穴に対してリーマ工具を通すことで、穴径を正確に制御し、滑らかな内面を形成できます。
この特性から、航空機部品、自動車部品、精密機械部品など、高い精度が要求される分野で広く用いられています。
リーマ加工は、単なる穴あけとは異なり、仕上げ加工としての位置づけが一般的であり、最終的な嵌合精度や組み立て精度に大きく影響します。
リーマ加工の特徴として、まず高精度な穴仕上げが可能である点が挙げられます。
真円度や同軸度を改善できるため、ピンやボルト、シャフトなどの嵌合部品に最適です。
また、切削抵抗が比較的低く、材料への変形や応力が最小限に抑えられるため、薄肉部や高硬度材の穴加工にも適しています。
さらに、リーマ加工により得られる滑らかな表面仕上げは、摩擦や摩耗、潤滑性に影響する部品の性能を向上させることができます。
リーマ加工における精度管理のポイントは、下穴の精度、切削条件、潤滑剤の適切な使用にあります。
下穴の径が仕上げ穴径よりも大きすぎたり小さすぎたりすると、リーマ加工後の穴精度に直接影響します。
切削条件としては、回転速度、送り速度、工具の剛性などを最適化することが重要です。
潤滑管理も同様に、工具摩耗の抑制や加工熱の低減に直結し、穴精度や表面粗さを安定させるために欠かせません。
また、深穴や大口径穴の場合は、複数段階のリーマ加工や特殊工具を用いることで、高精度を維持しながら加工することが可能です。
リーマ加工は、ドリル加工などの粗加工工程と組み合わせることで最大の効果を発揮します。
まずドリルで下穴を形成し、その後リーマ加工で仕上げることで、寸法精度、真円度、同軸度を飛躍的に向上させることができます。
この工程の組み合わせは、航空機部品や精密機械部品の高精度な穴加工において不可欠です。
リーマ加工は単なる仕上げ手段ではなく、製品の性能、耐久性、安全性を確保するための重要な加工技術であり、精密部品製造における必須工程の一つです。
ボーリング加工
ボーリング加工は、既存の穴を拡大・整形し、寸法精度や真円度、同軸度を高める加工方法で、大口径穴や高精度穴の加工に適しています。
ドリル加工やリーマ加工では得られない大径穴や深穴の高精度仕上げを可能にするため、エンジン部品や精密機械部品、航空機部品などで多く使用されています。
ボーリング加工は、工具を回転させながら穴の内部を削ることで、既存穴の形状を整え、寸法公差や幾何公差を高精度で制御できる点が大きな特徴です。
ボーリング加工の最大の利点は、穴径精度、真円度、同軸度を非常に高精度に制御できることです。
特に、大口径穴や長穴では、ドリル加工だけでは穴径のばらつきや穴の円筒精度の低下が生じやすく、リーマ加工でも対応が難しい場合があります。
そのため、ボーリング加工を用いることで、高精度かつ安定した穴仕上げが可能となります。
また、ボーリング加工では工具剛性や切削条件の管理が非常に重要で、工具の振れや切削抵抗の変化に応じて、加工精度が左右されます。
特に深穴加工では、専用の長尺ボーリング工具や切削液による冷却、切りくず排出管理が不可欠です。
ボーリング加工の注意点として、設備や工具コストが高く、加工時間も比較的長い点があります。
そのため、量産部品の単純穴加工には向かない場合がありますが、精密な大口径穴や長穴が必要な部品においては不可欠な加工方法です。
また、加工中の振動や工具剛性不足は穴精度に直結するため、工作機械の剛性や加工条件の最適化が欠かせません。
さらに、ボーリング加工では切削抵抗が低くなるように工具形状を工夫し、切削速度や送り速度を最適化することで、穴の真円度や表面粗さを高めることができます。
ボーリング加工は、ドリル加工やリーマ加工と組み合わせることも多く、例えば下穴をドリルで形成した後、ボーリング加工で大口径かつ高精度に仕上げる工程が一般的です。
これにより、単独では得られない高精度な穴加工が可能になり、精密機械やエンジン部品、航空機部品など、高い品質が求められる製品の製造において欠かせない技術となります。
ボーリング加工は、単なる穴拡大手段ではなく、精度、同軸性、表面仕上げを総合的に向上させる穴加工の重要工程であると言えます。
非切削による穴加工
放電加工（EDM）
放電加工（Electrical Discharge Machining、EDM）は、電極と母材の間で発生する電気放電によって材料を除去し、穴や形状を形成する非切削加工の一種です。
金属材料に物理的な切削力を加えず、電気エネルギーで材料を蒸発させるため、高硬度材料や特殊合金、微細穴の加工に非常に適しています。
特に、焼き入れ鋼や超硬合金、チタン合金など、従来の切削加工では困難な材料にも応用できる点が特徴です。
EDMは工具と母材が接触せずに加工を行うため、母材に加わる力がほとんどなく、薄肉部や微細部品の加工でも変形を抑えながら高精度な穴加工が可能です。
EDMの加工原理は、電極と母材の間に高電圧を印加して放電を発生させ、局所的に材料を溶融・蒸発させることにあります。
放電が繰り返されることで穴や凹みが形成されます。
特徴として、切削力がほぼゼロであるため、応力や変形がほとんど発生せず、複雑形状や微細穴の加工が可能です。
また、加工精度や穴の真円度、表面粗さを制御しやすく、寸法公差の厳しい精密部品にも適用できます。
微細穴加工や精密金型加工、電子部品や医療機器の微細部品において、その精密性と柔軟性が評価されています。
EDMの用途は多岐にわたり、例えば精密金型の穴加工や、電子部品の微細孔、航空機や自動車部品の高硬度材料穴加工に利用されます。
また、従来の切削加工では不可能な形状や、内径が非常に小さい深穴加工でも対応可能であるため、設計自由度を大幅に高めることができます。
さらに、加工後の穴は通常仕上げ工程を必要とせず、そのまま高精度穴として使用できる場合が多い点も特徴です。
一方、EDMには注意点もあります。
まず、加工速度が遅いため、大量生産には向きません。
また、電極の摩耗や形状変化が加工精度に影響するため、定期的な電極管理が必要です。
さらに、加工中に発生するスパークにより局所的に熱影響が及ぶ場合があり、微細なバリや表面粗さが生じることがあります。
このため、加工条件や放電電圧、パルス幅、電極材質の最適化が不可欠です。
EDMは切削力を加えずに高硬度材や微細穴を加工できるため、精密部品や特殊用途部品の製造において不可欠な加工技術であり、現代の製造業で広く活用されています。
レーザー加工
レーザー加工は、高出力レーザー光を材料に照射し、熱エネルギーによって材料を蒸発・溶融させることで穴や形状を形成する非接触の加工方法です。
金属、樹脂、セラミックなど幅広い材料に適用可能で、微細穴や複雑形状の穴加工に非常に有効です。
レーザー加工は工具と材料が直接接触しないため、切削力による母材の変形や応力発生がなく、薄板材や精密部品の加工にも適しています。
また、高速での加工が可能で、複雑形状の穴加工や微細穴加工の効率化に寄与します。
レーザー加工の特徴の一つは、非接触で高精度な穴加工が可能である点です。
光学系によりレーザー光を集光することで、直径数ミクロンの微細穴を形成することもできます。
また、レーザーの出力や照射時間、パルス幅を制御することで、穴径や深さ、加工面の粗さを高精度に調整可能です。
さらに、材料の種類や厚みに応じてレーザーの波長や出力を選定することで、幅広い加工条件に対応できます。
電子部品や医療デバイス、微細機械部品など、精密性が要求される分野で広く利用されています。
レーザー加工の応用例としては、電子部品の微細穴加工、精密金型の通孔加工、医療デバイスの微小チャンネル加工などがあります。
特に薄板材料や微細部品では、従来のドリルやリーマ加工では困難な穴加工を実現できるため、設計自由度の向上に貢献します。
また、レーザー加工は複雑形状にも対応できるため、従来の切削加工では難しい角穴や非円形穴も形成可能です。
さらに、加工自体が高速で行えるため、少量多品種生産や試作段階での迅速な加工にも適しています。
しかし、レーザー加工には注意点も存在します。
まず、照射による熱影響で母材表面の変質やバリ発生が生じる場合があり、加工条件の最適化が不可欠です。
材料の熱伝導率や厚みに応じて出力や照射速度を調整しないと、穴の精度や表面品質が低下することがあります。
また、厚板材料や高反射率材料では加工効率が低下する場合があり、場合によっては複数回照射や補助加工が必要です。
レーザー加工は非接触かつ高精度で微細・複雑形状の穴加工が可能な一方、熱影響管理と加工条件の最適化が重要な加工技術であり、現代の精密加工や特殊部品製造において不可欠な手法です。
ウォータージェット加工
ウォータージェット加工は、高圧の水流に研磨材を混合して材料を削り取る非切削加工方法で、金属、樹脂、セラミック、ガラスなど幅広い材料に適用可能です。
材料を物理的に削るため、熱の影響をほとんど受けず、母材の変形や残留応力が発生しにくいことが大きな特徴です。
そのため、熱による性質変化が問題となる薄板や高硬度材料、複雑形状の部品にも適しています。
ウォータージェット加工は非接触で行われるため、工具摩耗や切削抵抗の影響を受けず、素材へのダメージを最小限に抑えながら高精度な穴加工が可能です。
ウォータージェット加工の利点として、まず熱影響がない点が挙げられます。
レーザー加工や放電加工では熱により母材の変質や硬化層が生じることがありますが、ウォータージェット加工ではその心配がありません。
また、厚板材料の穴加工や複雑形状の穴加工が可能で、材料の種類や形状に左右されず柔軟に加工できる点も特徴です。
加工精度や穴径は加工条件によって調整でき、穴の輪郭精度や表面粗さも管理可能です。
さらに、切削力がほとんどかからないため、薄肉部や微細部品でも母材の変形を抑えながら加工できます。
ウォータージェット加工の具体的な用途は多岐にわたります。
航空機部品では高硬度材料や複雑形状部品の穴加工に活用され、自動車や精密機械部品でも厚板や耐摩耗材の穴加工に適しています。
さらに、樹脂やセラミック、ガラスなど、他の加工方法では困難な材料に対しても柔軟に対応可能で、試作部品や少量多品種生産においても有効です。
微細穴加工や複雑形状の穴加工だけでなく、材料を無駄なく切削できる点も評価されています。
一方、ウォータージェット加工には課題も存在します。
加工速度はレーザー加工やドリル加工に比べて遅めで、大量生産には不向きです。
また、加工条件の最適化が精度や穴品質に直結するため、圧力、流量、研磨材の種類や粒度、ノズル径などを適切に設定する必要があります。
さらに、加工中の高圧水流による反動や水飛散対策も重要です。
しかし、熱影響を避けつつ、厚板や複雑形状、異種材料の穴加工が可能である点は大きな強みであり、航空機や精密機械、試作部品製造において不可欠な加工技術として広く活用されています。
穴加工方法比較表とポイント
穴加工においては、使用する材料、穴径、加工精度、加工速度、コストなどに応じて最適な方法を選定することが不可欠です。
ここでは代表的な加工方法であるドリル加工、リーマ加工、ボーリング加工、放電加工（EDM）、レーザー加工、ウォータージェット加工を比較し、それぞれの特徴とポイントを整理します。
| 加工方法 | 精度 | 穴径範囲 | 材料適用 | 加工速度 | コスト | 特徴 |
|---|---|---|---|---|---|---|
| ドリル | △（下穴のみ） | 小〜中 | 金属、樹脂、木材 | 高 | 低 | 基本穴加工、深穴は切りくず排出に注意 |
| リーマ | ◎ | 小〜中 | 金属 | 中 | 中 | 高精度仕上げ用、真円度・同軸度向上 |
| ボーリング | ◎ | 中〜大 | 金属 | 中 | 高 | 大口径穴、高精度穴加工 |
| 放電加工（EDM） | ◎ | 微細〜中 | 高硬度材 | 低 | 高 | 非接触、微細穴・複雑形状に最適 |
| レーザー | ◎ | 微細〜中 | 金属、樹脂 | 高 | 中〜高 | 非接触、複雑形状・微細穴加工に最適 |
| ウォータージェット | ○ | 中〜大 | 金属、樹脂、セラミック | 中〜低 | 中 | 熱影響なし、厚板や異種材料に対応 |
この比較表から分かるように、加工方法は単に穴をあけるだけでなく、材料特性や精度、コストを総合的に考慮して選定することが重要です。
例えば、一般的なボルト穴や下穴には高速で低コストなドリル加工が適していますが、真円度や同軸度を求める精密部品ではリーマ加工やボーリング加工が不可欠です。
高硬度材や微細穴、複雑形状の場合は、EDMやレーザー加工が最適であり、熱影響や応力変形を避けつつ高精度な穴を形成できます。
厚板材料や熱影響を避けたい場合は、ウォータージェット加工が有効です。
穴加工におけるポイントは以下の通りです。
まず、材料特性を考慮することです。
硬度や厚み、熱伝導率によって適切な加工方法や条件が変わるため、材料に応じた最適化が必要です。
次に、精度管理です。
穴径、真円度、同軸度、表面粗さなどの幾何公差を測定・管理し、製品要求に応じた精度を確保します。
また、バリや変形の発生を抑えるため、加工方法や条件、必要に応じた後処理を選択することも重要です。
さらに、工程選定も欠かせません。
下穴加工、段階加工、仕上げ加工を組み合わせることで、効率と精度を両立させることができます。
総じて、穴加工は単なる穴あけ作業ではなく、製品の性能、安全性、信頼性に直結する重要な工程です。
材料特性や精度要求、加工方法の特性を理解した上で最適な加工工程を設計することにより、精密部品や高品質製品の製造が可能となります。
各加工方法の特性を把握し、適切に組み合わせることで、製品の機能性を最大限に引き出すことができます。
穴加工のポイント
穴加工においては、単に穴をあけるだけではなく、材料特性、加工精度、工具選定、工程設計など複数の要素を総合的に考慮することが極めて重要です。
精密部品や高機能部品では、穴の寸法精度や真円度、同軸度、表面粗さが性能や安全性に直接影響するため、各工程での管理と最適化が欠かせません。
ここでは、穴加工の際に特に注意すべきポイントを整理して解説します。
まず、材料特性の考慮です。
穴加工では、母材の硬度、厚み、熱伝導率、塑性変形特性を理解した上で、最適な加工方法や工具条件を選定する必要があります。
硬度が高い材料では切削工具の摩耗や破損が生じやすく、放電加工やレーザー加工、ウォータージェット加工など非切削法が有効です。
薄板材や複雑形状部品では、切削力による変形を抑えるため、工具径や加工順序の調整、支持方法の工夫が必要となります。
次に、精度管理です。
穴の寸法、真円度、同軸度、表面粗さなどは、製品の機能や組み立て精度に直結します。
例えば、ボルト穴やピン穴では同軸度の管理が不十分だと、組み付け時のガタや摩耗の原因になります。
深穴加工や微細穴では、切削条件、工具剛性、潤滑条件の最適化が必要で、加工中の測定や後工程での検査が欠かせません。
さらに、バリ・変形対策も重要です。
穴加工では、加工中や加工後にバリが発生することがあり、組み立て精度や摩耗、製品外観に影響します。
バリを抑えるには、工具の刃先形状や切削条件の最適化、適切な後処理（面取りや研磨）を行うことが必要です。
また、薄肉部や微細穴では、切削力や熱影響による変形を避けるため、段階加工や非切削加工の活用も有効です。
最後に、工程選定と組み合わせです。
穴加工では、下穴加工、段階加工、仕上げ加工を組み合わせることで、効率と精度を両立させることができます。
例えば、まずドリルで下穴を形成し、その後リーマ加工やボーリング加工で精密に仕上げることで、真円度・同軸度・表面粗さの高精度化が可能です。
また、材料や穴径、形状に応じて非切削加工を併用することで、母材への熱影響や変形を抑えつつ、微細穴や複雑形状穴を加工できます。
総括すると、穴加工は単なる穴あけ作業ではなく、材料特性、工具条件、加工精度、工程設計を総合的に考慮する高度な技術工程です。
これらのポイントを正確に理解し、適切に管理・最適化することで、精密部品や高品質製品の信頼性と性能を最大限に引き出すことができます。
穴加工の成功は、最終製品の品質と安全性に直結するため、加工計画段階から慎重な検討が求められます。
