本日は旋盤バイトについて解説していきます。
種類や使い方など解説していきますので、是非ご覧ください♪

バイトとは

旋盤バイトとは、工作機械である旋盤において、材料（主に金属）を切削加工するために用いられる刃物です。
旋盤の主な加工は、円筒形状を中心とした回転体の外周や内径、端面、ねじ部などの切削であり、これらを高精度に削るための専用工具がバイトです。
バイトは、切れ刃を持つ「先端部」と、それを保持する「シャンク部」に大きく分けられます。多くの場合、旋盤に固定して使用され、ワーク（被削材）が回転することで切削が行われます。
旋盤加工では、バイトが固定された位置で切れ刃をワークに当て、切り屑（チップ）を除去しながら寸法通りの形状に加工していきます。
これにより、外径を削ったり、内径を広げたり、端面を整えたりすることが可能です。
加工内容によっては突切りや溝入れ、ネジ切り、テーパ加工など多様な工程が存在し、それぞれに適したバイトが必要となります。
旋盤バイトには、主に「単一の金属で作られたソリッドバイト」と、「切れ刃部分にインサート（チップ）を取り付けるチップ交換式バイト」の2種類があります。
前者は研磨によって再利用できる一方、後者は切れ味が落ちた際にチップを交換するだけで済むため、量産現場などでよく使われています。
現代の加工現場では、効率性と安定性の観点からチップ交換式バイトが主流となっています。
旋盤バイトの使用においては、加工する材質に応じた刃物の選定や、切削条件（切削速度、送り量、切込み深さ）の最適化が求められます。
例えば、鋼材を高能率で削る場合は超硬バイトが適しており、逆に細かい仕上げや微細な切削には高速度鋼（HSS）製バイトが適することもあります。
さらに、切れ刃の形状や角度も加工の精度や工具寿命に大きく関係します。
また、旋盤バイトは手動旋盤でもNC旋盤でも共通して使われますが、NC旋盤では工具自動交換（ATC）機能や、工具データを用いたプログラミングが関与するため、より詳細な工具管理と選定が必要になります。
特に多品種少量生産や高精度部品の製作現場では、バイトの性能が製品品質に直結します。
総じて、旋盤バイトは単なる「金属を削る道具」ではなく、加工精度・生産性・工具寿命を左右する極めて重要な要素です。
バイトの理解と適切な運用は、精密機械加工における基本であり、製造現場で求められる品質管理・工程改善の鍵を握る存在といえます。

バイトの基本構造と名称

旋盤バイトは、切削作業における主要な工具であり、その構造を正しく理解することは、適切な工具選定や加工品質の向上につながります。
バイトは一見シンプルな形状に見えますが、各部位には明確な役割があり、切削性能を左右する要因が詰まっています。
以下では、バイトの基本構造と名称について詳しく解説します。

① シャンク（Shank）

バイトの大部分を占める本体部分が「シャンク」です。
これはバイトを旋盤の刃物台や工具ホルダーに固定するための支持部分で、断面は一般的に四角形や丸形が多く、旋盤に合った規格寸法で選定されます。
シャンクが太く剛性が高いほど、加工中の振動が抑えられ、仕上げ面の精度が向上します。
チップ交換式バイトでは、シャンクにチップ保持構造が組み込まれており、切れ刃の固定や冷却剤の流路などの設計も含まれます。

② 刃先（Cutting Edge）

バイトの切削を担う最も重要な部分が「刃先」です。
刃先はワークに直接当たって材料を削り取る役割を持ち、構成は非常に繊細です。
一般的に「主切れ刃」「副切れ刃」と呼ばれる2つの切れ刃があり、主切れ刃は主にワークの削り面を形成し、副切れ刃は仕上げ面の側面を整える役目を持ちます。
さらに、これらが交わる角の部分は「ノーズ（先端R）」と呼ばれ、加工面の粗さに影響を与えます。

③ すくい面（Rake Face）

すくい面とは、切削中に発生する切りくず（チップ）が滑る面であり、刃先の表面に位置します。
すくい角の設定は切削抵抗や切りくずの排出性に関係し、鋭角にすると切れ味が良くなりますが、強度が落ちるため、加工材や目的に応じて角度調整が重要です。
正すくい角・負すくい角といった設定があり、切削熱や工具摩耗にも関係してきます。

④ 逃げ面（Flank）

逃げ面は、刃先の後方に位置し、削られたワークの面と接触しないように角度がつけられた面です。
この「逃げ角」は、工具がワークにこすれず滑らかに切削できるように設けられており、摩擦を減らし切削面の仕上がりを向上させます。
逃げ角が不足すると工具摩耗が進行しやすくなり、逆に大きすぎると工具の強度が下がるため、適切な設定が求められます。

⑤ ノーズ（Nose）

ノーズは、主切れ刃と副切れ刃の交点にあたる刃の先端部で、微小なR形状（ノーズR）を持つことが一般的です。
この部分は切削面の形状や滑らかさに影響を与えるため、ノーズRの大きさの選定が重要です。
仕上げ加工では小さなRを、荒加工では大きめのRが使用されることが多く、切削抵抗や工具寿命にも関わってきます。

⑥ チップ座・固定構造（※チップ交換式の場合）

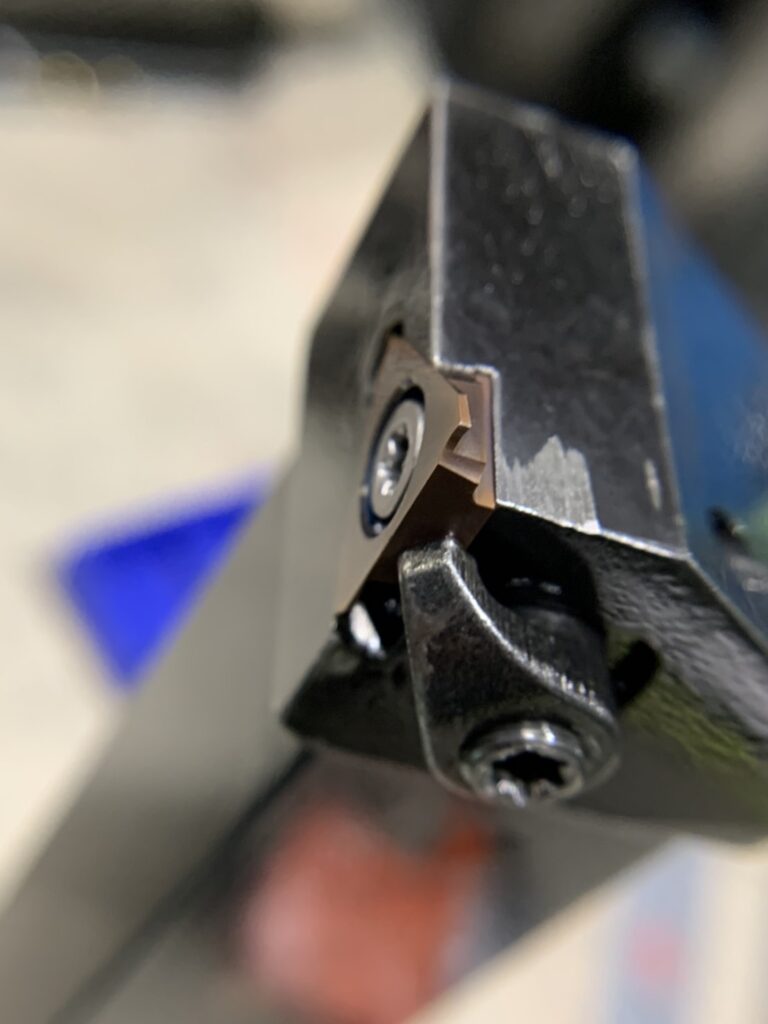

インサート式バイトでは、刃先部分に超硬チップを取り付ける構造が備わっており、チップ座（シート）やクランプネジ、レバーなどで固定します。
この部分の精度や剛性は、切削安定性や再現性に直結するため、工具メーカーごとの設計に特徴があります。

これらの名称と構造を理解することで、加工に適したバイトの選定や、刃先の調整、摩耗の診断が的確に行えるようになります。
バイトは単なる金属の棒ではなく、細かな設計と使い分けによって高精度な加工を実現する繊細な工具なのです。

旋盤バイトの種類と用途

外径バイト・内径バイトの違い

旋盤加工において、被削材（ワーク）の外側を削るか内側を削るかによって使用するバイトの種類が異なります。
これらは大別して「外径バイト」と「内径バイト」に分類されます。
それぞれの構造、用途、選定のポイントを理解することは、加工効率と品質を大きく左右する重要な要素です。

■ 外径バイト（External Turning Tool）

外径バイトは、ワークの外周を削るための工具です。
最も基本的で使用頻度の高いバイトであり、外周切削、テーパ加工、段付き加工、仕上げ加工など、幅広い用途に使用されます。
バイトの先端がワークの外周に接触する構造となっており、外側から削り取る動きになります。
外径バイトには、右勝手（右から左へ移動しながら切削する）と左勝手（左から右へ切削）の2種類がありますが、一般的には右勝手のバイトが主流です。
バイトの形状はL型、ストレート型、チップ交換式などさまざまですが、いずれも加工対象や目的に合わせた形状選定が必要です。
特に荒削り用の外径バイトは剛性の高い太めのシャンクが多く、刃先には耐欠損性に優れたチップが取り付けられています。
仕上げ用では切れ味と面粗度を重視し、すくい角が大きめに設計されているものもあります。
切削条件（切削速度、送り量、切込み量）を適切に設定すれば、高精度な外径加工が可能となります。

■ 内径バイト（Internal Boring Tool）

内径バイトは、ワークの内側、すなわち穴の内部を加工するための工具です。
ボーリングバーや内径工具、内径突切りバイトなどと呼ばれることもあります。
ドリルなどで開けた下穴をさらに精密に拡大したり、寸法公差の厳しい内径を仕上げる際に使用されます。
内径加工では、工具がワーク内に挿入されるため、外径バイトに比べてバイトの構造が細長く、しなりやすいという特徴があります。
これにより加工中に振動（ビビリ）が発生しやすく、加工精度や面粗度が悪化することもあるため、剛性の高いボーリングバーや防振構造の工具が求められます。
内径バイトには、最小加工径（最小穴径）という制限があります。
これは工具のシャンク径や刃先の突き出し量によって決まり、あまりに小さい穴では使用できないこともあります。
そのため、小径用内径バイトや特殊形状のバイトが別途用意されている場合もあります。
また、NC旋盤などでは、内径加工においてもチップ交換式バイトが多用されており、工具の突き出し量や切削条件の管理が精度確保の鍵となります。
内径バイトでの高精度加工には、加工前の芯出し、バイトの突き出し長さの最小化、送り速度の適正化など、多くのノウハウが関わります。

■ 両者の比較と使い分けのポイント

項目	外径バイト	内径バイト
用途	外周の切削、段付き加工など	穴の拡大、仕上げ、内溝加工など
構造	剛性が高く太めの設計が多い	細長く振動に弱いため防振構造が必要
加工の難易度	比較的安定して高精度が出しやすい	振動・干渉のリスクが高く難易度高め
適用ワーク形状	丸棒・シャフト類	パイプ・筒状ワーク、穴加工品

内径加工の方が振動や干渉のリスクが高いため、工具の選定と加工条件の調整がよりシビアになります。
外径バイトは基本的な旋盤作業の入り口として多用されますが、内径バイトの熟練操作ができるようになると、より高度な加工にも対応できるようになります。

突切りバイト・溝入れバイトの特性

旋盤における加工には、外径・内径の切削に加え、特定の目的を持った特殊な切削工程も多く存在します。
その代表が「突切り（パートオフ）」と「溝入れ（グルービング）」であり、これらに用いられるのが専用の「突切りバイト」および「溝入れバイト」です。
この二つのバイトは見た目や用途が似ているように見えますが、それぞれ明確な違いと特性を持っています。

■ 突切りバイト（Parting Tool）

突切りバイトは、ワークの円筒を横方向に切断するための工具です。
加工の目的は「材料の切り離し」であり、例えば長い丸棒から製品を1個ずつ切り出す際に使用されます。
突切り加工では、刃先がワークの中心に向かって直線的に食い込んでいき、最終的に材料を完全に分離します。
突切りバイトは刃幅が狭く（一般的に2〜4mm程度）、工具が直線的にワークへ進入するため、工具の剛性・逃げ角・刃先形状が非常に重要になります。
特に切り込みが深くなるほど切削抵抗が増し、工具のしなりやビビリが発生しやすくなるため、突き出し長さを極力短く保ち、加工条件（切削速度・送り）も控えめに設定することが基本です。
また、突切りは最後まで切り込む必要があるため、ワークの破断時に工具や加工物が損傷するリスクもあります。
これを防ぐために、切削液の供給やチップ排出の管理が非常に重要です。
近年ではチップ交換式の突切りバイトも広く用いられ、切れ味と工具寿命を両立させた設計になっています。

■ 溝入れバイト（Grooving Tool）

一方、溝入れバイトは、ワークの外周や内径に対して一定の幅の溝を掘るための工具です。
外周に対する「外径溝入れ」や、穴内部に加工する「内径溝入れ」、さらには端面に段差を設ける「端面溝入れ」など、多様な用途があります。
溝入れバイトは、突切りバイトに似た細長い刃先を持っていますが、目的が「分離」ではなく「所定の深さまでの加工」にあるため、刃先形状や進入角度に工夫がなされています。
溝の幅は工具幅により決まり、必要に応じて複数回に分けて切削する場合もあります。
溝入れ加工では、突切り同様に細い工具で深い切削を行うことになるため、剛性が低く振動やビビリが起こりやすいのが課題です。
これを抑えるために、専用のホルダーや防振構造のバイトを使うほか、工具先端に微細なチップブレーカーを設けて切りくず排出を助ける設計もよく見られます。
また、内径溝入れの場合は、工具が穴内部に侵入する必要があるため、突き出し長が長くなる傾向があり、さらに加工難度が上がります。
このような場合には、冷却剤の内部供給機構や、CNC旋盤による高精度制御が非常に効果的です。

■ 両者の違いと使い分けのポイント

特性	突切りバイト	溝入れバイト
主な用途	材料の切り離し	外径・内径の溝加工
刃先の進行方向	中心に向けて直線的に進入	所定の深さまで切り込み
加工時の注意点	破断時の衝撃、チップ排出	工具のビビリ、溝の精度
工具形状	幅の狭いストレート刃	特殊チップ付き、端面角度の工夫あり
用途の汎用性	単純な切断加工に特化	幅・深さ・形状など多様な溝に対応

両者は見た目が似ていても、用途と構造の違いにより明確に使い分ける必要があります。
突切りバイトは製品を切り離す最終工程に使われることが多いため、加工ミスがそのまま不良品につながるリスクも高く、特に慎重な取り扱いが求められます。

ネジ切りバイト・成形バイトの用途

旋盤加工においては、単なる外径や内径の削り出しだけでなく、ねじ加工や特殊な形状の成形加工も重要な工程の一部です。
これらの複雑な輪郭や機能部品の加工を可能にするのが、「ネジ切りバイト」および「成形バイト」です。
どちらも一般的なバイトとは異なる特徴を持っており、用途に応じた理解と使い分けが求められます。

■ ネジ切りバイト（Threading Tool）

ネジ切りバイトは、その名の通り、旋盤で雄ネジや雌ネジを切るためのバイトです。
主に外径ネジと内径ネジの切削に使われ、バイトの刃先形状がネジ山の断面形状（60度、55度、三角、台形など）に一致していることが特徴です。
ネジの規格によって刃先の形状・角度が厳密に定められているため、目的に応じて専用のネジ切りバイトを使用します。
一般的な旋盤によるネジ切り加工は、スレッドカットと呼ばれ、主軸の回転と送り機構が同期して動作します。
この同期によって、一定のピッチで切削が行われ、ネジ山が形成されます。
手動旋盤でも加工可能ですが、NC旋盤ではより高精度なネジ加工が可能で、複雑な多条ネジや可変ピッチネジにも対応可能です。
ネジ切りバイトは、繰り返し切削によって山を形成していくため、切込みは数回に分けて行われます。
1回あたりの切込み量が小さく、切りくずの排出性や刃先の耐摩耗性が重要になります。
特にピッチの細かいネジや深いネジ山では、チッピング（刃先欠け）やビビリが発生しやすいため、切削速度や送りの最適化が必要です。

■ 成形バイト（Form Tool）

成形バイトは、バイトの刃先があらかじめ特定の輪郭や形状に加工されており、それをワークに押し当てることで一度に複雑な形状を削り出すことができる特殊バイトです。
たとえば、V溝、R形状、段付き形状、装飾的な加工など、工具の形状そのものが仕上がり形状となるため、加工の再現性が高く、高速な量産に適しています。
成形バイトは、いわば「押し型」のような性質を持ちます。
形状が固定されているため、多品種少量生産にはあまり向きませんが、同一形状を繰り返し加工する場合には非常に効率的です。
また、刃先全体で同時に切削するため、工具には高い剛性が求められます。
一方で、切削抵抗が非常に大きくなりやすく、ビビリやワークの変形、熱の集中などの課題もあります。
これを回避するには、加工材の選定、送り速度の低減、クーラントの適切な供給、工具形状の見直しなど、複数の対策を組み合わせる必要があります。
成形バイトは、ジュエリー部品、模型部品、装飾シャフトなど、形状の意匠性や再現性が重視される分野で広く用いられています。
また、成形バイトは1本で複数の切削面を一気に加工できるため、工程短縮・省力化の面でも大きな効果を発揮します。

■ ネジ切りバイトと成形バイトの違いと選定のポイント

比較項目	ネジ切りバイト	成形バイト
用途	ネジ山の切削	特定の溝形状・R形状・意匠形状などの一括成形
刃先形状	ネジの断面に合わせた角度（例：60°）	加工する形状そのものの輪郭
加工方法	数回に分けて切り込み	一括で全体を切削（高負荷）
特徴	精度とピッチが重要、切削条件が繊細	高速加工向き、形状変更には不向き
主な用途例	機械部品のネジ加工	意匠性部品、量産溝加工、段付き形状など

どちらのバイトも、標準的な切削とは異なる形状加工を可能にする特化型ツールであり、目的に応じた正確な選定と、加工条件の熟練した調整が成功の鍵となります。

バイト材質とチップの種類

超硬バイトとハイスバイトの違い

旋盤バイトに使用される材料は、その性能や寿命、加工可能な材料範囲を大きく左右します。
とくに代表的なのが「超硬バイト」と「ハイスバイト（高速度鋼バイト）」の2種類です。
どちらも金属加工において広く使用されていますが、特性や適用分野は大きく異なります。
ここでは、それぞれの特徴と違い、使い分けのポイントについて詳しく解説します。

■ 超硬バイト（Carbide Tool）

超硬バイトは、タングステンカーバイド（WC）を主成分とする焼結合金で作られた切削工具です。
高い硬度と耐摩耗性を持ち、非常に優れた切削性能を発揮するため、近年の切削加工の主流となっています。
特に、鋼、ステンレス、鋳鉄、非鉄金属など多くの材料に対応可能で、高速・高送りの加工が可能です。
超硬バイトは硬度が非常に高く（HRA 90以上）、高温でも性能を維持するため、ドライ加工や高切削速度が求められる場面でも使用できます。
ただし、脆性が高いため、衝撃や振動には弱く、欠けやすいという欠点があります。
そのため、加工開始時や刃先に強い力がかかる用途では注意が必要です。
近年主流の「チップ交換式バイト」は、超硬チップをホルダーに取り付けて使用する方式で、切れ味が鈍った際にチップのみ交換すればよいため、コストパフォーマンスに優れ、段取り替えも迅速に行えるという利点があります。

■ ハイスバイト（High-Speed Steel Tool）

ハイスバイトは、高速度鋼（HSS: High-Speed Steel）を素材とした切削工具で、かつては主流として広く使用されていました。
ハイスは、タングステンやモリブデン、バナジウムなどの合金元素を含み、比較的高い硬度と靭性を併せ持つ材料です。
超硬に比べると硬度や耐熱性は劣りますが、その代わりに「粘り強さ」があるため、欠けにくく、断続切削や衝撃を伴う加工でも安定した切削が可能です。
また、研削が容易であるため、刃先を何度でも再研磨できるという利点があり、細かな加工や少量生産においては現在でも重宝されています。
さらに、ハイスバイトは、現場の職人が手作業で刃先の形状を自由に調整できるため、ネジ切りや成形加工など、特殊な刃形が求められる場面でも適しています。
工作機械における手作業要素が高い加工では、今なお欠かせない工具と言えるでしょう。

■ 両者の比較と使い分けのポイント

比較項目	超硬バイト	ハイスバイト
硬度	非常に高い（HRA90以上）	中程度（HRC62〜68程度）
靭性	脆く欠けやすい	粘りがあり欠けにくい
耐熱性	高温に強く高速切削に適する	超硬より劣るが実用性は十分
再研磨	不可（チップ交換）	可（自由に成形・再研磨できる）
主な用途	量産加工、高速加工、CNC旋盤	少量加工、試作、手動加工、成形刃物
コスト・管理性	チップ単位で交換でき合理的	再研磨により長寿命だが手間がかかる

たとえば、同一部品を高速・連続で量産するNC旋盤では、超硬チップバイトが適しています。
反対に、試作や単品加工、小ロットのねじ切り加工などでは、柔軟な形状調整と再研磨が可能なハイスバイトが有利になります。
また、近年ではコーティング技術の進化により、超硬チップにTiAlNやTiCNなどの表面処理を施すことで、耐摩耗性と耐熱性がさらに向上しています。
これにより、従来ハイスが得意としていた断続切削などの用途にも超硬が一部対応できるようになってきています。
総じて、超硬バイトとハイスバイトはそれぞれ長所と短所が明確であり、加工内容や生産形態、設備状況に応じて適切に使い分けることが、工具寿命の延長と加工品質の確保につながります。

チップ交換式バイトのメリットと選定

チップ交換式バイト（インサート式バイト）は、旋盤加工において近年の主流となっている工具形式です。
これは、バイト本体（ホルダー）に超硬チップ（インサート）を取り付けて使用する構造であり、摩耗した際にはチップのみを交換することで繰り返し使用できます。
従来のソリッドバイト（全体が一体型）の弱点を補い、加工現場における利便性と生産性を大きく向上させました。
ここでは、そのメリットと選定のポイントを詳しく解説します。

■ チップ交換式バイトの主なメリット

① 工具交換の迅速化・段取り時間の短縮
チップ交換式バイトは、刃先が摩耗したときにホルダーごと交換する必要がなく、チップだけを素早く交換できます。
これにより、段取り時間が大幅に短縮され、特に量産ラインや自動化設備では生産性向上に直結します。
また、工具設定がホルダー側で維持されるため、再調整の手間が最小限に抑えられ、加工再現性も確保されます。

② 刃先品質の均一性と高精度化
チップは工業規格に基づいて精密に製造されており、個体差が少なく、刃先の形状や品質が常に一定です。
これにより、加工面の仕上がり品質や寸法精度が安定しやすく、特にNC旋盤など高精度な機械と相性が良好です。
再研磨による個人差が出ないため、技能差に左右されにくい点も大きな利点です。

③ コストパフォーマンスと在庫管理の合理化
初期投資としてはホルダーとチップを揃える必要がありますが、長期的には摩耗した部分（チップ）だけを交換すれば済むため、工具費用を抑えられます。
また、チップは形状・用途ごとに豊富なバリエーションがあり、同じホルダーに複数種類のチップを使い分けることで、工具の共通化・在庫管理の簡略化が可能になります。

④ 多様な材質・形状に対応可能
チップには切削材に応じた専用設計がされており、鋼・ステンレス・アルミ・鋳鉄・難削材など、それぞれに最適なグレードとコーティングが用意されています。
また、刃形も荒削り向き・仕上げ向き・断続切削向きなど幅広くラインナップされており、複雑な加工ニーズにも柔軟に対応できます。

■ チップ選定のポイント

チップ交換式バイトを有効に活用するためには、使用するチップの適切な選定が重要です。
以下の要素が特に重要です。

① 被削材の材質
チップのグレードは加工する材料に強く依存します。
たとえば、一般鋼用には耐摩耗性と靭性のバランスが取れた汎用グレードが用意されており、アルミ用には低摩擦・高い切れ味を持つ無コーティングまたはダイヤモンドコーティングが選ばれることが多いです。
被削材に適したグレードでないと、摩耗や欠けが早期に発生する可能性があります。

② 加工目的（荒削りか仕上げか）
荒加工向けのチップは剛性重視で強度の高い設計がされており、切込み量を大きく取れる代わりに仕上がり面は粗めになります。
一方、仕上げ用チップは切れ味と刃先精度に優れており、微細な加工で美しい面粗度を得ることが可能です。
工程に応じた使い分けが重要です。

③ チップの形状・刃先角度
チップには三角形（T形）、菱形（D形・C形）、正方形（S形）など多くの形状があり、切削部位やワーク形状に応じて選定します。
また、すくい角やチップブレーカ（切りくず処理用の溝）の有無も切削性能に大きく影響します。

④ 加工機械の仕様・剛性
切削条件が厳しい場合や高能率加工を行う場合、機械の剛性と工具の選定が密接に関わります。
たとえば、小型旋盤に大型のチップホルダーを装着すると剛性ミスマッチによるビビリが起こることがあります。
使用機械の特性に合わせたホルダーサイズ・チップサイズの選定が必要です。

■ まとめ

チップ交換式バイトは、現代の旋盤加工において不可欠な存在であり、以下のような特長を活かすことで、生産現場の効率化と高精度加工を実現します。
・短時間での工具交換が可能
・品質の安定性と再現性に優れる
・豊富なラインナップで幅広い材料・工程に対応
・長期的には高いコストパフォーマンス
一方で、適切なチップの選定と、加工条件の最適化が不可欠であり、これらを誤ると、工具寿命の低下や不良発生の原因となります。
知識と経験を活かして、最大限の効果を引き出す運用が求められます。
