パレットチェンジャーとは？種類や特徴など徹底解説！
本日はパレットチェンジャーについて解説していきます。
種類や特徴など解説していきますので、是非ご覧ください♪
パレットチェンジャーとは
パレットチェンジャーとは、主に工作機械などの生産設備において、「加工対象のワークを載せるパレット」を自動的に交換する装置のことを指します。
工作機械の加工時間の短縮や、生産効率の向上を目的に導入されることが多く、特に複数品種の製品を短時間で切り替える必要がある現場で重宝されています。
通常、加工機械ではワークをセットし、加工を行い、終了後にワークを取り外す作業が必要です。
このセットアップや取り外しの時間が生産ラインのボトルネックになることもあります。
パレットチェンジャーは、この時間を機械の加工時間と並行してパレット交換を行うことで、非稼働時間を削減し、全体の稼働率を高める役割を果たします。
パレットチェンジャーがあれば、加工中のパレットに次のワークを準備しておき、加工終了後に自動で別のパレットと入れ替えられます。
これにより、機械の停止時間を最小限に抑え、連続稼働が可能になります。
また、パレットチェンジャーは単なる物理的なパレットの交換だけでなく、ロボットや自動搬送装置と連携し、完全自動化ラインの一部として稼働することもあります。
これにより、省人化や安定した品質管理も実現可能となっています。
近年では、製造業における多品種少量生産のニーズが高まる中で、パレットチェンジャーの役割はますます重要となっています。
迅速な品種変更と生産効率の向上を両立させるための不可欠な装置として、工場のスマート化を支える重要な機器の一つです。
パレットチェンジャーの基本構造と仕組み
パレットチェンジャーは工作機械の加工効率を高めるため、ワークの載ったパレットを自動で交換する装置です。
その基本構造は大きく分けて「パレット本体」「交換機構」「制御システム」の3つの要素で構成されています。
まず「パレット本体」は、加工対象のワークを固定・保持するための土台となる部分です。
パレットは規格化された寸法のものもあれば、特注で製作されることもあり、加工物の形状や大きさに応じて設計されます。
パレットの上にはワークをしっかりと固定するためのクランプ機構や定位ピンなどが装備されていることが一般的です。
次に「交換機構」はパレットの入れ替えを物理的に実行する部分です。
代表的な方式には「スライド方式」「回転方式」「リフター方式」などがあり、それぞれの方式は装置の設置スペースや使用目的、機械の種類に応じて選ばれます。
スライド方式は横方向にパレットをスライドさせて交換する仕組みで、省スペースで比較的シンプルです。
回転方式はパレットを回転台で回して交換し、複数パレットの管理に向いています。
リフター方式は上下にパレットを移動させるタイプで、縦方向のスペースを有効活用できます。
また交換機構にはパレットの位置決めやロック機構も重要です。
加工中の振動や切削力に耐えられるように、交換後は正確に位置決めされ強固に固定されなければなりません。
このため、油圧や空圧のシリンダーを利用したロック機構や、機械本体との機械的な嵌合によって高精度な固定が行われます。
「制御システム」はパレットチェンジャー全体の動作を管理し、機械の加工プログラムや生産ラインの状況と連動して動作します。
PLC（プログラマブルロジックコントローラ）や専用の制御装置が使われ、交換タイミングの調整や安全確認、エラー検出などを担当します。
最近では、人と機械の協調を図るためにセンサーやカメラによる監視機能を備えた高性能な制御システムも増えています。
さらに、パレットチェンジャーは単体で稼働する場合もありますが、加工機械の自動扉やロボットアーム、AGV（無人搬送車）などと連携してライン全体の自動化を実現することが多いです。
これにより、材料の搬入から加工、完成品の取り出しまでを自動化し、省人化と生産効率の向上に大きく寄与します。
まとめると、パレットチェンジャーの基本構造はワークを載せるパレット、物理的に交換するための交換機構、そして全体を統制する制御システムから成り立っており、それぞれの機能が連動することで高効率な生産を支えています。
パレットチェンジャーの種類と分類
パレットチェンジャーは、その構造や動作方式、用途に応じてさまざまな種類に分類されます。
適切なパレットチェンジャーの選定は、生産効率や機械稼働率に大きな影響を与えるため、各種の特徴を理解することが重要です。
ここでは主に「交換方式」「搭載パレット数」「設置場所・用途別」の3つの視点から分類して解説します。
交換方式による分類
パレットチェンジャーの交換方式には主に「スライド方式」「回転方式」「リフター方式」の3種類があります。
スライド方式はパレットを横方向にスライドさせて交換する方法です。
構造が比較的シンプルで設置スペースを抑えられるのが特徴です。
高速な交換が可能で、工作機械の横側に設置されることが多く、小中量生産ラインに適しています。
回転方式は回転テーブルのようにパレットを回転させて切り替える方式です。
複数のパレットを円形に配置できるため、多品種のパレット管理がしやすい利点があります。
設置にはやや広いスペースが必要ですが、複雑な生産ラインや多段階加工に適しています。
リフター方式はパレットを上下に持ち上げて交換する方式です。
縦方向のスペースを活用できるため、設置面積を最小限に抑えたい場合に有効です。
垂直方向の動きが多いため、機械的な強度設計が重要になります。
搭載パレット数による分類
パレットチェンジャーは搭載できるパレット数によっても分類されます。
2パレットタイプは最も基本的なタイプで、加工中のパレットと準備中のパレットを交互に交換します。
シンプルで低コストな反面、多品種の切り替えには向いていません。
多パレットタイプ（3枚以上）は複数のパレットを搭載でき、段取り替えを効率化します。
例えば4～6枚搭載可能なモデルもあり、多品種少量生産に対応しやすいです。
自動倉庫やロボットと連携して稼働するケースも増えています。
設置場所・用途別分類
パレットチェンジャーは設置される環境や用途によっても特徴が異なります。
工作機械用パレットチェンジャーはCNC旋盤やマシニングセンタなど、加工機械に直接取り付けられ、機械稼働率を高めることを目的としています。
自動倉庫連携型はパレットチェンジャーに自動搬送装置や倉庫管理システムが連動し、材料搬入から製品取り出しまで一連の流れを自動化します。
スマートファクトリーでの活用が進んでいます。
大型ワーク対応型は自動車部品や航空機部品のように大きく重いワークを扱うために、強力な交換機構や特殊なクランプ機構を備えています。
パレットチェンジャーは用途や生産形態に合わせて多様なタイプが存在し、各方式のメリット・デメリットを理解し最適なものを選定することが成功の鍵となります。
設置スペース、ワークの形状・重量、交換頻度などを踏まえて検討することが重要です。
パレットチェンジャーの機能とメリット
生産性向上への貢献
パレットチェンジャーは工作機械の生産性向上に大きく貢献する装置です。
加工機械にセットされるワークの交換作業を自動化し、加工時間外の無駄な待機時間を減らすことで、全体の工程効率を飛躍的に高めます。
一般的に加工機械でのワーク交換は、手動で行われることが多く、作業者による段取り替えにかなりの時間がかかります。
この「段取り時間」は生産全体のボトルネックになりやすく、機械の稼働率を著しく低下させる要因です。
パレットチェンジャーを導入することで、この段取り時間を加工時間と並行して短縮できます。
例えば、加工中のパレットに次に加工するワークを予めセットしておくことで、加工終了後はすぐにパレット交換が行えます。
これにより、加工機械の停止時間を最小化し、連続稼働を可能にします。
この待ち時間の削減が生産性向上の直接的な効果です。
さらに、パレットチェンジャーによる自動交換は作業者の負担を軽減し、段取りミスやセットミスの減少にも寄与します。
これにより安定した品質を保ちながら高い生産速度を維持できるのも大きなメリットです。
また、多品種少量生産が求められる現代の製造現場において、パレットチェンジャーは迅速な品種切り替えを実現します。
手動段取りでは品種変更に時間を要するため、小ロットの生産に適しませんが、パレットチェンジャーを使うことで品種間の切り替えを迅速に行い、多様な製品に対応可能です。
結果として、パレットチェンジャーは加工機械の稼働率を向上させ、設備の有効活用を促進し、ライン全体の生産性を大幅に向上させる役割を果たします。
投資コストはかかりますが、トータルの生産効率や納期短縮効果を考慮すると、製造現場における非常に効果的な設備投資といえます。
自動化と省人化の実現
パレットチェンジャーは製造現場の自動化と省人化に大きく寄与する重要な装置です。
従来、ワークの交換や段取り替えは作業者が手作業で行っていましたが、この作業をパレットチェンジャーにより自動化することで、人手不足の解消や作業の効率化を実現します。
まず、自動化による最大のメリットは、作業者の直接介入を減らし、機械の連続稼働を可能にすることです。
パレットチェンジャーがワークを自動で交換することで、加工中に次のワークを準備し、加工終了後すぐに切り替えが行われるため、機械の停止時間を大幅に削減できます。
この連続稼働が生産量の増加に直結します。
また、自動化されたパレットチェンジャーは、単純作業の負担を軽減し、作業者はより付加価値の高い工程や品質管理に集中できるため、製造全体の効率向上にもつながります。
加えて、作業ミスや段取りミスが減ることで製品の品質安定にも寄与します。
省人化の観点では、パレットチェンジャーを用いた自動ワーク交換は人手不足が深刻な製造業において特に効果的です。
夜間や休日の無人運転も可能になるため、人件費削減や設備の稼働時間最大化が実現します。
これにより労働力不足の課題に対応しつつ、生産体制を強化できます。
さらに、パレットチェンジャーはロボットアームや無人搬送車（AGV）と組み合わせることで、ライン全体の完全自動化が可能となります。
材料の搬入、ワークのセット、加工、製品の取り出しまで一連の流れを自動化し、作業者の介在を最小限に抑えたスマートファクトリー構築の一翼を担います。
最近ではIoT技術やAIを活用し、パレットチェンジャーの稼働状況や交換スケジュールをリアルタイムで管理・最適化するシステムも普及しています。
これによりトラブルの早期検知や予防保全が可能となり、より安定した自動運転が実現されつつあります。
総じて、パレットチェンジャーは自動化と省人化の推進力となり、製造現場の生産性向上と労働環境改善に貢献する欠かせない設備となっています。
機械稼働率の改善効果
パレットチェンジャーは工作機械の稼働率を劇的に向上させる役割を担います。
機械の稼働率とは、機械が実際に加工作業を行っている時間の割合であり、生産効率や収益性を大きく左右する重要な指標です。
工作機械における稼働率低下の主な要因の一つは、ワーク交換や段取り替えに要する待機時間です。
これらの作業はしばしば手動で行われ、作業者のスキルや段取りの効率によってばらつきが生じやすく、機械が停止する非生産時間が長くなってしまいます。
パレットチェンジャーの導入により、これらのワーク交換作業を自動化し、加工時間と並行して次のワークの準備を進められるため、機械停止時間を最小限に抑えられます。
例えば、加工終了後に即座に別のパレットへ交換できることで、機械のアイドルタイムが大幅に減少します。
さらに、パレットチェンジャーは複数パレットを管理することで、多品種のワークに対応しながらも段取り替え時間を効率化。
これにより、一品種あたりの稼働率低下を防ぎ、全体の稼働率を高水準で維持します。
機械稼働率の改善は、生産リードタイムの短縮や納期遵守率の向上にもつながります。
また、設備投資の回収期間短縮や、工場全体の生産能力アップにも直結するため、経営的なメリットも大きいです。
さらに、安定した機械稼働は製品品質の均一化にも寄与します。
段取り時間のばらつきが減ることで、作業環境が安定し、製造工程の安定性が向上します。
ただし、パレットチェンジャー導入後もメンテナンスやトラブル対応が適切に行われないと、逆に稼働率低下の要因となるため、日常点検や保守管理が重要です。
総じて、パレットチェンジャーは工作機械の稼働率を高めることで、製造現場の効率化とコスト削減に大きく貢献する装置と言えます。
パレットチェンジャーの用途と導入事例
金属加工業界での活用例
金属加工業界において、パレットチェンジャーは生産効率と品質安定の向上を目的に幅広く活用されています。
特に自動車部品や産業機械、電子部品の製造現場では、加工機械の稼働率を最大限に高めるために不可欠な装置となっています。

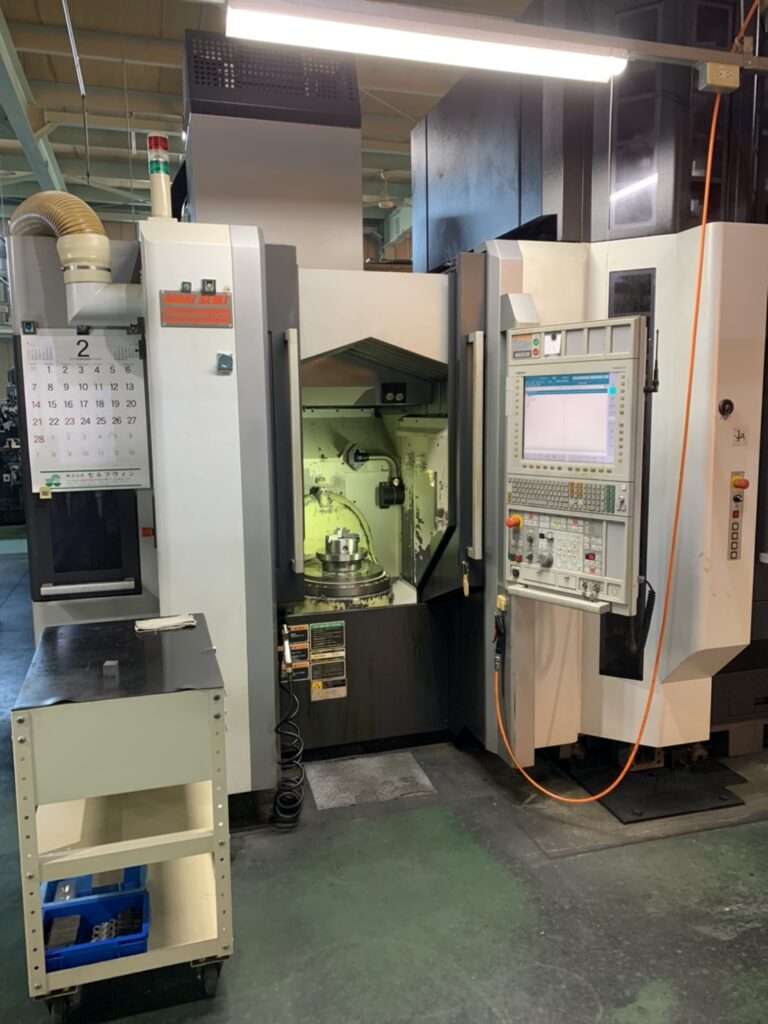

まず、CNCマシニングセンタや旋盤、フライス盤などの工作機械に直接取り付けられたパレットチェンジャーは、加工対象の金属ワークを自動で交換可能にします。
これにより、作業者が機械の前でワーク交換を行う必要がなくなり、加工時間と段取り替え時間の無駄を大幅に削減。
連続稼働が実現されるため、生産ライン全体のスループット向上につながります。
金属加工では複雑な形状や高精度が求められるため、段取りミスが生産不良に直結します。
パレットチェンジャーの自動化によりセット精度が向上し、品質の安定化が図れます。
また、工具交換や測定装置と組み合わせることで、工程内検査と連携したスマートな生産体制が構築可能です。
さらに、多品種少量生産が増える中、パレットチェンジャーは複数のパレットを管理し、加工順序に応じて自動的に切り替えが行えます。
これにより、切り替え作業の省力化と生産性の両立が実現。
例えば、自動車部品では多様な形状の部品を効率よく加工するために重宝されています。
加えて、重量物や大型ワークの加工に対応する頑丈なパレットチェンジャーもあり、鉄鋼や重工業分野でも活用されています。
これらは強固なロック機構や高耐久な構造により、安全かつ確実な交換を可能にしています。
最近では、IoTと連携しパレットチェンジャーの稼働状況をリアルタイム監視するシステムが導入され、故障予知や保守計画の最適化が進んでいます。
これにより、ダウンタイムの低減と効率的な生産ライン運営が実現されています。
まとめると、金属加工業界におけるパレットチェンジャーの活用は、生産性の向上だけでなく品質の安定化、省人化やスマートファクトリー化にも寄与しており、今後ますます重要な役割を担う装置となっています。
樹脂成形・プラスチック加工分野での応用
パレットチェンジャーは金属加工分野だけでなく、樹脂成形やプラスチック加工の分野でも重要な役割を果たしています。
特に射出成形機や真空成形機など、多様な樹脂製品を効率的に生産する現場で導入が進んでいます。
樹脂成形の生産ラインでは、金型の交換や成形後の製品搬出、次工程への搬送など、頻繁な段取り替えやワーク交換が必要とされることが多いです。
パレットチェンジャーを活用することで、成形品を載せたパレットの自動交換が可能となり、生産の連続性が保たれます。
例えば、射出成形機で成形された樹脂製品をセットしたパレットを複数準備し、成形完了後に自動でパレット交換を行えば、成形機の稼働停止時間を大幅に削減できます。
また、次の成形品の搬入もスムーズに行われるため、成形機の稼働率向上に直結します。
さらに、プラスチック加工では製品の静電気防止や粉塵対策など特殊な環境対応が必要になる場合がありますが、パレットチェンジャーはこうした環境条件に耐えうる設計も可能です。
耐薬品性の高い材料を用いたパレットや、防塵カバー付きの交換機構など、製造環境に応じたカスタマイズも進んでいます。
また、多品種少量生産が一般化している樹脂製品市場においては、パレットチェンジャーの多パレット管理機能が活躍します。
異なる形状やサイズの製品を効率的に切り替えながら連続生産が行えるため、製造ラインの柔軟性が大幅に向上します。
省人化の面でも、樹脂加工現場ではパレットチェンジャーとロボットや自動搬送装置との連携が進んでいます。
これにより、作業者の負担軽減だけでなく、製品の取り扱いによる破損リスクの低減にもつながっています。
さらに近年では、IoTを活用した設備監視システムと連携し、パレットチェンジャーの稼働状態や交換サイクルのデータ収集・分析が可能になっています。
これにより、設備の予防保全や生産計画の最適化が実現し、トータルコスト削減に寄与しています。
まとめると、樹脂成形・プラスチック加工分野におけるパレットチェンジャーの導入は、生産効率の向上、省人化、製品品質の安定化に貢献しており、今後も多様な加工ニーズに対応して拡大していく分野と言えます。
自動車・航空機産業における導入事例
自動車産業および航空機産業は、高精度かつ大量生産を求められる分野であり、パレットチェンジャーの導入によって生産効率や品質管理の向上が図られています。
これらの産業における事例を通じて、パレットチェンジャーの実際の活用状況を詳しく解説します。
まず自動車産業においては、多種多様な部品を迅速に加工し、短納期で大量供給することが求められます。
エンジン部品やシャーシ部品、内装部品などそれぞれ異なる形状や材質のワークが加工されるため、多品種少量生産への対応が必須です。
ここでパレットチェンジャーは複数パレットの管理によって、各部品のセットアップを並行処理可能にし、機械の停止時間を最小化しています。
結果として、加工ラインの稼働率が向上し、納期遵守やコスト削減に貢献しています。
また、自動車分野ではパレットチェンジャーとロボットアームの連携も進んでおり、自動搬送や組み付け工程と連動したスマートファクトリーの構築が進展しています。
これにより作業者の負担軽減や工程内のミス防止、トレーサビリティの強化が実現されています。
一方、航空機産業は安全性と高精度が特に重視されるため、パレットチェンジャーには高精度の位置決め機構と堅牢なロックシステムが求められます。
航空機部品は大型かつ複雑形状であることが多く、重量も非常に重いため、それに耐えうる特殊設計のパレットチェンジャーが導入されています。
これにより、加工精度を損なわずに安全かつ効率的なパレット交換が可能となっています。
航空機分野ではまた、工程のトレーサビリティ管理が厳しく要求されるため、パレットにはRFIDタグやバーコードが取り付けられ、生産管理システムと連動して製品情報の管理が行われています。
パレットチェンジャーはこうした情報管理と連動して稼働し、品質保証と生産効率の両立に寄与しています。
さらに、自動車・航空機業界ともに環境対応が求められる中、省エネルギー設計やメンテナンス性に優れたパレットチェンジャーの導入も進んでいます。
これにより、長期的なコスト削減と安定稼働を両立させる取り組みが加速しています。
総じて、自動車・航空機産業におけるパレットチェンジャーの導入は、生産効率の最大化だけでなく、高精度加工の安定化、安全性確保、トレーサビリティ強化といった多様な要求に応えるための不可欠な技術として位置づけられています。
