現場の品質を再定義する、『精密板金』の真髄
計図から完成品まで、わずかな誤差が許されない“モノづくり”の現場では、厚み数ミリの金属板が、まさに精密機器の命となります。
“精密板金”とは、ステンレスやアルミなどの薄板金属を切断・曲げ・溶接し、ミリ単位、あるいは0.1 mm以下の高精度と美しい仕上がりを実現する技術です。
その精度は、寸法・外観・組み立て性・加工性に関わるすべてが設計段階で緻密に計画され、最新のCAD/CAMやNC加工機と高精度検査装置によって支えられています。
精密機器、医療機器、電子機器など、品質要求が厳しい分野では、“精密板金”という名の緻密な技術力が、製品の信頼性と性能を左右するのです。
精密板金とは
精密板金とは、金属板を高精度で切断、曲げ、穴あけ、溶接などの加工を施し、最終製品として仕上げる技術を指します。
通常の板金加工は、形状を作ることに重点が置かれますが、精密板金は「寸法精度・形状精度・表面品質」が特に重要視されます。
例えば、電子機器の筐体や精密機械の部品では、わずか0.1ミリ単位の誤差が組み立て不良や機能不良を引き起こすことがあります。
そのため、材料選定、加工方法、工具選定、測定・検査方法に至るまで、通常の板金加工よりも高度な管理と技術が求められます。
さらに、加工中の変形や応力も最小化する必要があり、これが精密板金の最大の特徴です。
精密板金では、材料の厚みや曲げ半径の制約を踏まえ、加工後に製品が設計通りの寸法と形状を保つことが求められます。
また、板厚の微妙な差異や材料の特性によるばらつきを考慮しながら、最適な加工順序や工具を選定することが不可欠です。
現代の精密板金は、CAD/CAMによる設計データとCNC機械の連動により、手作業では困難な高精度加工が可能となっています。
精密板金は、単なる板金加工の延長ではなく、材料力学や加工工学の知識が求められる高度な技術領域です。
例えば、曲げ加工時に発生するひずみや反りを予測して補正値を設定する、穴あけや打ち抜きでの変形を最小限に抑えるための順序設計、溶接や組み立てで発生する熱影響による寸法変化を考慮するなど、複雑な要素が絡みます。
精密板金の工程は、単なる加工ではなく「設計通りの形状を実現するための精密工学」と言えるでしょう。
精密板金と一般板金の違い
一般的な板金加工は、金属板の成形や穴あけ、溶接を行い、製品形状を作ることが中心です。
しかし寸法精度や表面品質には比較的寛容で、許容誤差は数ミリ単位のこともあります。
一方、精密板金は許容誤差が0.1ミリ以下に設定されることが多く、精密測定機器を用いた管理や加工工程の最適化が不可欠です。
例えば、家電製品の外装パネルの曲げ精度は、見た目の美しさや組み立てやすさに直結しますが、精密板金では内部構造の精密部品に合わせて曲げ位置や穴位置を厳密に制御します。
また、加工による残留応力の影響で生じる歪みを最小限に抑えるため、板厚、材質、加工速度、工具形状などを細かく調整します。
さらに、精密板金では溶接やリベット止めの際も熱影響や変形を最小化する工法を採用し、製品全体の寸法精度を保持する必要があります。
さらに、表面処理や仕上げ加工も精密板金の一部といえます。
例えば、塗装やメッキの前に微小な凹凸やバリを除去し、表面粗さを一定に保つことも重要です。
これにより、製品の外観や組み立て精度、耐久性に影響します。
総じて、精密板金は「加工精度・形状精度・表面品質」を統合的に管理する高度な板金加工技術であり、製品の機能や品質に直結する不可欠な工程といえます。
精密板金の主要加工技術
切断・レーザー加工
精密板金における切断工程は、製品の寸法精度や形状精度を決定づける極めて重要な工程です。
代表的な切断方法にはレーザー加工、パンチング加工、ウォータージェット加工などがありますが、特にレーザー加工は非接触で高精度の切断が可能であり、精密板金の中核技術として広く用いられています。
レーザー加工は、金属板にレーザービームを照射し、局所的に金属を蒸発・溶融させることで切断を行います。
この方法により、複雑な形状や微細な穴、鋭角部分の切断も可能となり、従来の機械式切断では困難であった高精度加工を実現できます。
レーザー加工の大きな利点は、加工中に工具摩耗が発生しないことと、高速での繰り返し加工が可能である点です。
CNC装置と連動させることで、同一形状の部品を大量生産する際も、寸法誤差を0.1ミリ以下に抑えられるため、精密板金の要求に十分応えられます。
しかし、レーザー加工では材料特性や板厚、反射率によって加工条件の最適化が必要となります。
たとえば、薄板では過熱による変形が起こりやすく、厚板ではビームパワーや切断速度の調整が求められます。
この最適化には、加工経験を持つ技術者による判断と、過去の加工データの蓄積が不可欠です。
また、レーザー加工後には微細なバリや酸化膜が発生することがあります。
これらを放置すると、後工程の曲げや溶接で寸法精度に影響を与えたり、製品の表面仕上げに問題が生じたりします。
そのため、レーザー加工後のバリ取りや表面仕上げも精密板金では重要な工程です。
さらに、加工後には寸法検査を実施し、穴位置や切断精度を確認することで、次工程における組み立て精度を保証します。
レーザー加工は単なる切断手段ではなく、製品全体の精密性を確保するための重要な工程であり、材料特性、加工条件、後処理まで一体で管理することが求められます。

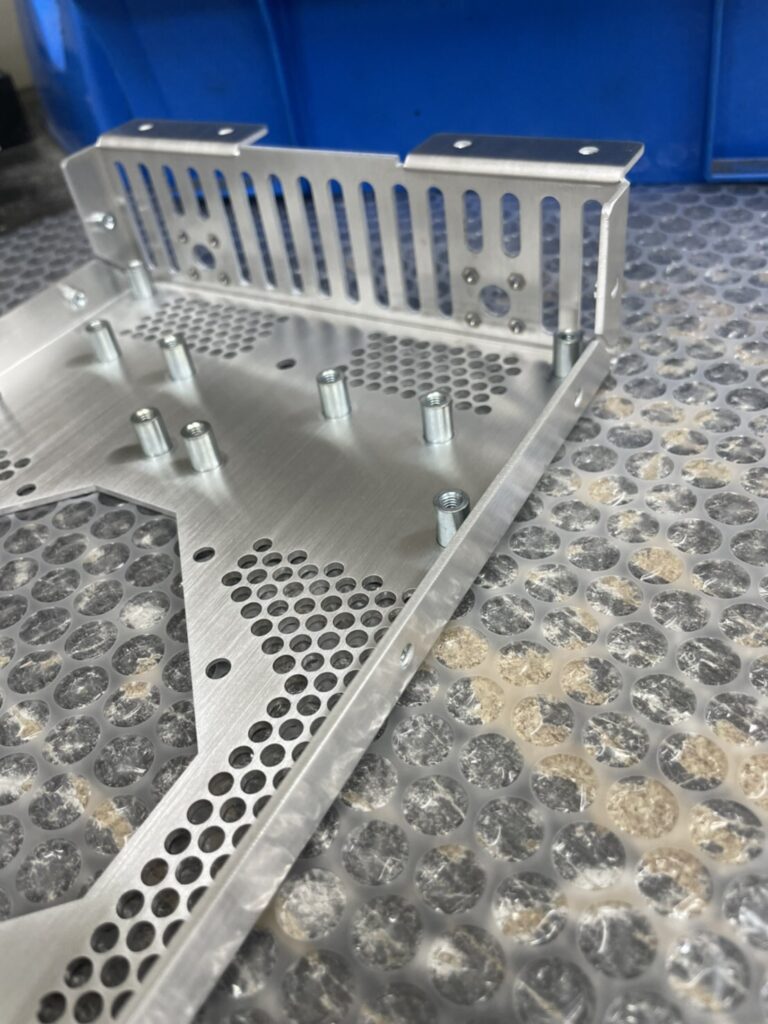

曲げ加工とプレス技術
精密板金における曲げ加工は、単純に金属板を折り曲げる作業ではなく、設計寸法や形状精度を正確に反映させることが求められます。
曲げ加工では、材料の板厚、曲げ半径、材料の弾性特性や応力分布を考慮する必要があります。
特に薄板や高強度材では、曲げ時に弾性変形によるスプリングバック（曲げ後の反り）が発生し、設計通りの角度にならないことが一般的です。

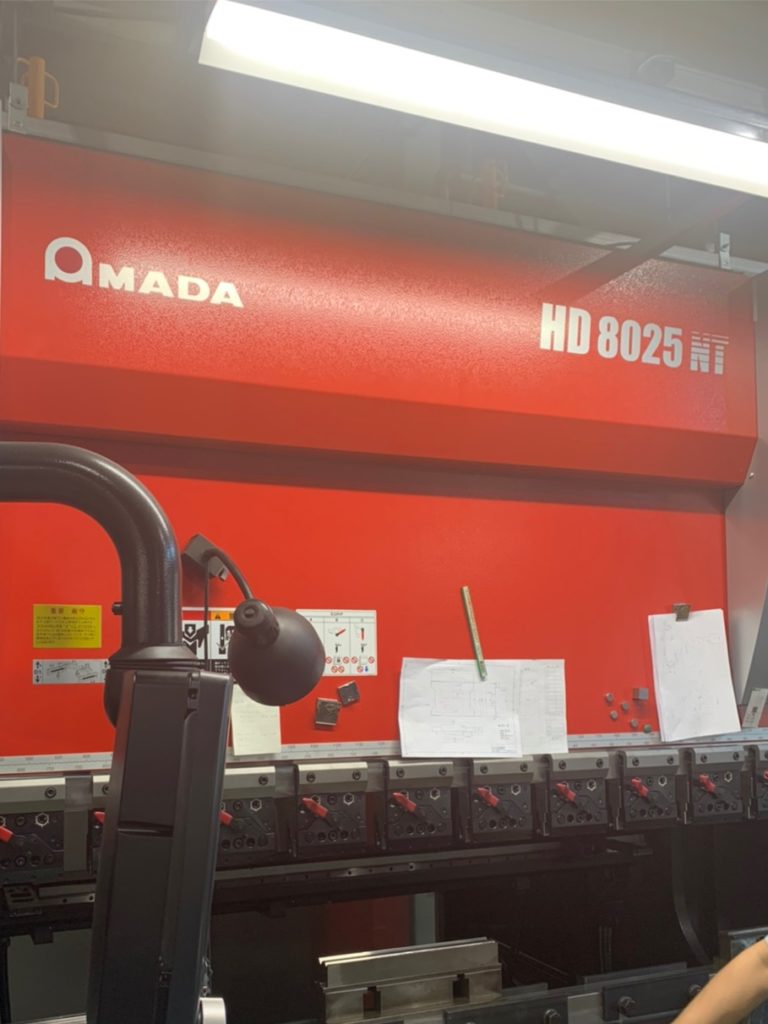

そのため、CNCプレスブレーキや精密治具を用いて、曲げ角度や位置を事前に補正し、設計通りの寸法に仕上げる工程管理が不可欠です。
スプリングバック補正には、材料の弾性係数や板厚、曲げ長さ、曲げ形状などを考慮した精密な計算が必要です。
さらに、複数回の曲げを行う場合は、曲げ順序や曲げ方法を設計段階で慎重に決定しないと、部品が干渉したり、微小な歪みが累積して組み立て不良につながったりします。
精密板金では、わずか数ミリの誤差でも製品全体の機能や組み立て精度に影響を及ぼすため、曲げ工程の管理は非常に重要です。
また、プレス加工ではダイの形状や摩耗、油圧圧力の変動が曲げ精度に影響します。
そのため、定期的な工具点検、プレス機の校正、材料ごとの加工条件の最適化などが必要です。
さらに、曲げ加工後には寸法検査を行い、設計通りの角度や長さが得られているかを確認することで、組み立て精度を確保します。
精密板金の曲げ加工は、単なる「折り曲げ作業」ではなく、「材料特性と加工条件を精密に制御し、設計通りの寸法を再現する高度な技術」といえます。
溶接・組立技術
精密板金における溶接・組立工程は、切断や曲げ加工で成形された部品を最終製品としてまとめる重要な工程です。
溶接では、熱による板材の変形や残留応力が発生しやすく、特に薄板材では反りや寸法変化が顕著に表れます。
そのため、精密板金では、部品形状や材質に応じてスポット溶接、TIG溶接、レーザー溶接など適切な溶接方法を選択します。
また、溶接順序の工夫や溶接中の治具使用によって、変形を最小限に抑えることが可能です。
組立工程では、部品の位置精度を保持するために精密治具が活用されます。
治具は溶接や固定作業中に部品が動かないように支持し、組立時の変形を防止します。
さらに、組立後には三次元測定機（CMM）や寸法ゲージを用いて、部品間の位置精度や全体の寸法精度を確認します。
こうした検査により、最終製品が設計通りの寸法・形状を保持しているかを保証できます。
精密板金における溶接・組立工程は、単なる部品の接合作業ではなく、製品全体の精密性を確保するための重要工程です。
溶接熱による変形や組立誤差を最小化するための治具設計、溶接順序の計画、精密測定による検査体制が不可欠であり、これらを統合的に管理することで、高精度な板金製品の製造が可能となります。
結果として、精密板金の溶接・組立は、製品の性能や組み立て精度、耐久性を左右する工程として非常に重要な役割を果たします。
精密板金で使用される材料
鉄鋼・ステンレス
精密板金において最も多く使用される材料は、鉄鋼およびステンレス鋼です。
鉄鋼では、特に冷間圧延鋼板であるSPCCや、熱間圧延鋼板のSPHCが一般的です。
SPCCは板厚精度が高く、平面性にも優れるため、精密板金の曲げ加工や穴加工に適しています。
冷間圧延による高精度板は、曲げ加工時のスプリングバックの予測が容易であり、複雑な曲げ形状や多段曲げにも対応可能です。
一方、SPHCは熱間圧延により製造されており、厚板部品や高強度部品に適していますが、板厚精度や平面性が冷間圧延材よりやや低く、加工条件の最適化が必要です。
精密板金では、これらの材料特性を理解したうえで、加工順序や治具設計を行うことが製品精度に直結します。
ステンレス鋼は耐食性と強度のバランスに優れ、精密板金ではSUS304やSUS316がよく使用されます。
SUS304は耐食性、加工性、強度のバランスが良く、電子機器筐体や装置部品に多用されます。
SUS316はさらに耐塩害性や耐薬品性に優れており、医療機器や食品加工機器、海洋機器など、より過酷な環境下で使用される部品に適しています。
ステンレスは鉄鋼に比べて熱伝導率が低く、レーザー加工や溶接で熱が局所的に集中しやすいため、薄板では反りや寸法変化が発生することがあります。
そのため、精密板金では溶接順序や曲げ補正、加工条件を精密に制御する必要があります。
また、精密板金では板厚公差や表面状態も非常に重要です。
バリや微小な凹凸は曲げ加工や溶接時に部品干渉や組立不良を引き起こす可能性があるため、材料受け入れ時に表面状態を確認し、必要に応じて研磨やバリ取りを行います。
鉄鋼・ステンレスを用いた精密板金では、単に加工可能な材料を選ぶだけでなく、板厚の安定性、平面度、表面粗さなど、加工後の寸法精度や組立精度に直結する要素を総合的に考慮することが不可欠です。
さらに、耐久性や耐食性など使用環境に応じた適材選定も求められるため、精密板金の材料選定は設計段階から加工工程まで一貫して検討する必要があります。
これにより、最終製品は設計通りの寸法精度、組立精度、耐久性を維持でき、高精度で信頼性の高い部品を提供することが可能になります。
精密板金における鉄鋼・ステンレス鋼の使用は、製品の品質と性能を直接左右する極めて重要な工程であり、材料の選定と加工条件の最適化は、高精度製品を作る上で欠かせません。
アルミニウム・銅
精密板金では、鉄鋼・ステンレス以外にもアルミニウムや銅・真鍮などの非鉄金属が広く使用されます。
アルミニウムは軽量で強度と加工性のバランスが良く、自動車、航空機、精密機器の筐体や構造部品に多く採用されています。
アルミは鉄鋼に比べ柔らかく変形しやすいため、曲げ加工時のスプリングバック量や切断時の熱影響を正確に予測し、加工条件を最適化する必要があります。
さらに、アルミは熱伝導率が高いため、溶接やレーザー加工の際に熱が急速に伝わりやすく、局所的な変形や寸法ズレを防ぐために治具や冷却の工夫が重要です。
精密板金では、軽量化と高精度を両立させるため、板厚選定や曲げ順序、加工スピードの制御などを細かく設計します。
銅や真鍮は、優れた電気伝導性や熱伝導性を活かした精密部品に用いられます。
電子機器の放熱プレートや接続端子、電磁シールド部品などが典型例です。
銅は柔らかく変形しやすいため、曲げや切断、穴あけ加工の際に板厚変化や微小な歪みが生じやすく、精密板金では加工条件の制御が必須です。
また、銅の高熱伝導性により溶接やレーザー加工時に熱影響が広がるため、冷却や順序設計などを工夫しないと製品精度に悪影響が出ます。
さらに、酸化膜や傷など表面状態が悪いと、後工程の接合や表面処理に問題が生じるため、材料の受け入れ時に検査を行うことが一般的です。
精密板金における非鉄金属材料の選定は、単に加工できるかどうかではなく、材料の機械特性、熱影響、表面品質、組立精度、使用環境など、複数の条件を総合的に評価して決定されます。
これにより、アルミや銅を用いた精密板金部品は、軽量化、高精度、耐久性、機能性を同時に満たすことが可能です。
鉄鋼・ステンレス・アルミ・銅といった材料特性を理解し、加工条件や設計条件に合わせて適材を選ぶことが、精密板金の品質と性能を保証する上で不可欠な要素となります。
精密板金の品質管理と検査
寸法精度の管理と検査方法
精密板金加工において最も重要な品質項目のひとつが「寸法精度」です。
板金部品は製品の組み付けや機構全体の動作に直結するため、わずかな寸法のずれが致命的な不具合を引き起こすことがあります。
たとえば、電子機器のシャーシや自動車部品のブラケットなどでは、取り付け穴の位置ずれや曲げ角度の誤差によって組み付けができなくなるケースが多々あります。
そのため、寸法精度の管理と検査は、板金品質の根幹を支える要素といえます。
寸法検査の方法としては、ノギスやマイクロメータなどの汎用測定具を用いた基本測定から、三次元測定機を用いた高精度な検査まで幅広く行われます。
特に精密板金では、曲げ後の角度や穴位置、切断面の平行度などを測定する必要があり、単純な直線寸法だけでなく複雑な幾何公差も対象となります。
最近ではCADデータと連動した3D測定システムを導入し、設計値との差異を自動的に数値化することで、人的誤差を排除する取り組みも増えています。
また、寸法精度は製造工程の各段階で管理することが重要です。
たとえば、レーザー加工直後のバリや熱変形、プレス加工時の金型摩耗、曲げ加工でのスプリングバックなど、工程ごとに発生する誤差要因を把握し、適切に補正することで最終寸法を安定させます。
これには統計的品質管理（SQC）や工程能力指数（Cpk）の活用も有効であり、量産においては特に欠かせません。
最終製品の寸法検査だけでなく、工程内検査やサンプル検査を組み合わせることで、不良品の流出を未然に防ぐことが可能となります。
このように、寸法精度の管理は単なる検査作業にとどまらず、設計、加工、検査のすべての工程を通じて継続的に行う品質保証活動であり、精密板金の信頼性を確立するための中核的な取り組みなのです。
外観検査と表面処理品質の確認
精密板金製品は、機能的な役割に加えて外観品質も重視されることが多くあります。
特に医療機器や通信機器、OA機器などの外装カバー類では、見た目の美しさが製品価値を左右することもあります。
そのため、傷や打痕、溶接痕、色ムラといった外観不良の有無を確認する外観検査が欠かせません。
外観検査は基本的に目視で行われることが多いですが、照明条件や検査員の熟練度に依存するため、検査基準を明確に定めることが重要です。
たとえば「1mの距離で正面から見て目立つ傷があるかどうか」「手で触れて引っかかるバリが残っていないか」といった具体的な判断基準を作ることで、検査のばらつきを抑制できます。
近年ではカメラや画像処理技術を活用した自動外観検査システムも普及しつつあり、微細な傷や色差を数値で判定できる仕組みも導入されています。
また、板金製品は塗装、アルマイト、めっきなどの表面処理を施すことが多いため、処理後の品質確認も重要です。
塗装では塗膜の厚さや密着性、アルマイトでは皮膜の均一性や耐食性、めっきでは光沢や耐摩耗性がチェック項目となります。
これらの品質は外観だけでなく、製品の耐久性や防錆性能に直結するため、見た目の検査に加えて膜厚計や付着性試験などの機器を用いた定量的な検査も実施されます。
外観品質は顧客からのクレームに直結しやすい領域であり、出荷前検査での不良発見だけでなく、工程設計の段階から「傷がつきにくい搬送方法」「溶接痕が目立たない工法」などを組み込むことが理想的です。
外観検査は最後の防波堤であると同時に、製造全体の品質マネジメントを反映する指標ともいえるのです。
材料トレーサビリティと品質保証
精密板金製品は用途によっては厳格な品質保証が求められます。
特に医療機器、航空宇宙分野、防衛関連などでは、使用材料の出所やロットを明確にしておくことが必須条件となります。
これを担保するのが「材料トレーサビリティ」です。
材料トレーサビリティとは、使用した板材や部材の製造元、鋼種、ロット番号、受入日などの情報を記録し、最終製品に至るまで追跡可能とする仕組みを指します。
これにより、万一製品に不具合が発生した際に、どのロットの材料に起因するものかを特定でき、再発防止やリコール対応を迅速に行うことができます。
実務的には、材料受け入れ時にミルシート（検査証明書）を取得し、その内容を製品ごとに紐づけて管理します。
また、バーコードやQRコードを用いたデジタル管理を導入する企業も増えており、材料の入出庫から製品出荷まで一元的に記録できる体制を整えるのが主流となりつつあります。
さらに、トレーサビリティは単に管理のためだけでなく、顧客への品質保証の証拠としても機能します。
特に海外顧客や大手メーカーとの取引では、ISO9001やIATF16949などの品質マネジメントシステムに準拠した管理体制が求められるため、材料トレーサビリティの有無が取引条件になることも少なくありません。
加えて、環境対応の観点からもトレーサビリティは重要です。
RoHS指令やREACH規制といった有害物質規制に対応するためには、使用材料に含まれる化学物質の管理が必要であり、これも材料ロットごとに記録して追跡できる体制が求められます。
つまり、材料トレーサビリティは単なる管理業務ではなく、製品の信頼性を支える品質保証の基盤であり、顧客満足度や国際競争力を維持するために不可欠な取り組みなのです。
工程内検査と不良流出防止の仕組み
精密板金における品質管理では、最終検査だけでは不十分です。
なぜなら、工程の終盤で不具合が発見された場合、手直しや再加工が困難でコストが膨大になるからです。
これを防ぐために行われるのが「工程内検査」です。
工程内検査は、各加工ステップごとに製品を確認し、問題があればその場で修正する仕組みです。
たとえば、レーザー加工後に寸法やバリの有無を確認し、曲げ加工後には角度や割れの有無を確認する、といった流れです。
これにより、不具合が次工程に持ち込まれることを防ぎ、全体的な品質を安定させることができます。
さらに、工程内検査は検査員だけでなく現場作業者が自ら実施するセルフチェック方式も有効です。
これにより、作業者自身が品質意識を高め、異常を早期に検知できる体制が整います。
加えて、定期的なサンプリング検査や自動検査装置の導入により、検査精度を高める取り組みも行われています。
不良流出防止の観点では、「ポカヨケ」と呼ばれる仕組みの導入も重要です。
これはヒューマンエラーを防ぐ仕組みで、例えば曲げ金型を間違って装着できないようにする工夫や、組み付け順序を間違えないよう治具を設計する方法などがあります。
さらに、IoTやセンサー技術を活用し、加工中の異常振動や温度変化をリアルタイムで検知する仕組みも増えてきています。
こうした工程内検査と不良防止の仕組みを徹底することで、手戻りや不良品流出を防ぎ、生産効率と品質を同時に高めることができます。
品質は「検査で作り込む」のではなく「工程で作り込む」ことが基本であり、この考え方が精密板金品質管理の核となるのです。
出荷前検査と顧客要求への適合確認
最終的に顧客に納める前に行う「出荷前検査」は、品質保証の最終段階にあたります。
ここでは、製品が顧客の仕様書や図面要求を満たしているかを総合的に確認します。
寸法精度、外観品質、表面処理、強度試験など、多岐にわたるチェックが行われ、合格品のみが出荷されます。
特に精密板金製品はカスタムオーダーが多いため、顧客ごとに要求仕様が異なります。
ある顧客は寸法公差を厳しく管理する一方で、別の顧客は外観や表面処理を重視する場合もあります。
そのため、出荷前検査では顧客要求を的確に理解し、それに基づいた検査項目を設定することが不可欠です。
また、検査結果は検査成績書としてまとめられ、製品に添付されることも多くあります。
これにより、納品後に万一不具合が発生した際にも、どの項目をどのように検査したかを明確に示すことができ、責任範囲を明確にできます。
顧客にとっても、検査成績書があることで安心感が得られるため、取引の信頼性を高める効果があります。
さらに、出荷前検査では機能的な確認も行われる場合があります。
たとえば、組み付け確認用のゲージを用いて実際に仮組みし、組み付け性や干渉の有無を検証する方法です。
これにより、寸法的には合格していても実際の使用条件で問題が起きるリスクを低減できます。
出荷前検査は最終段階の保証であると同時に、顧客満足を左右する重要な工程です。
その精度と信頼性を高めることで、品質に対する企業の姿勢を示すことができ、継続的な取引や新規案件の獲得にもつながります。
