CNC旋盤の基本とは？精密加工の未来を切り開く技術
CNC旋盤（コンピュータ数値制御旋盤）は、現代の製造業において欠かせない工作機械の一つです。
従来の手動操作に頼らず、コンピュータによって精密な加工を実現するこの技術は、自動車部品や航空機部品など、高い精度が求められる分野で特に重宝されています。
本記事では、CNC旋盤の基本的な仕組みや特徴、そしてその活用方法について詳しく解説します。

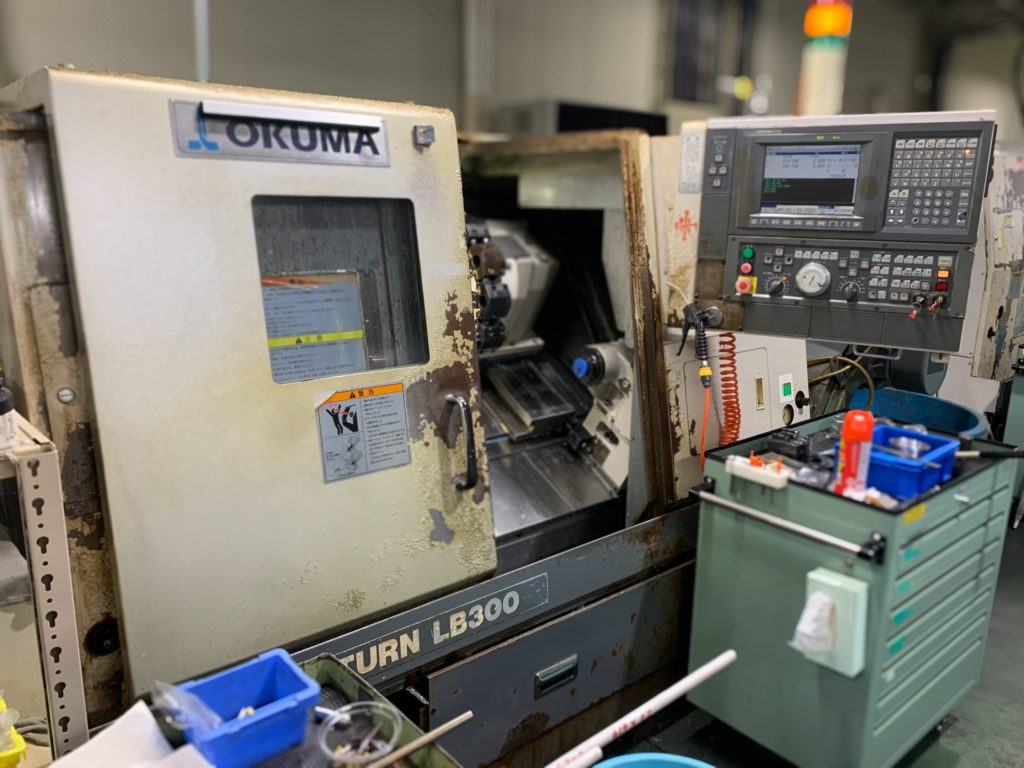

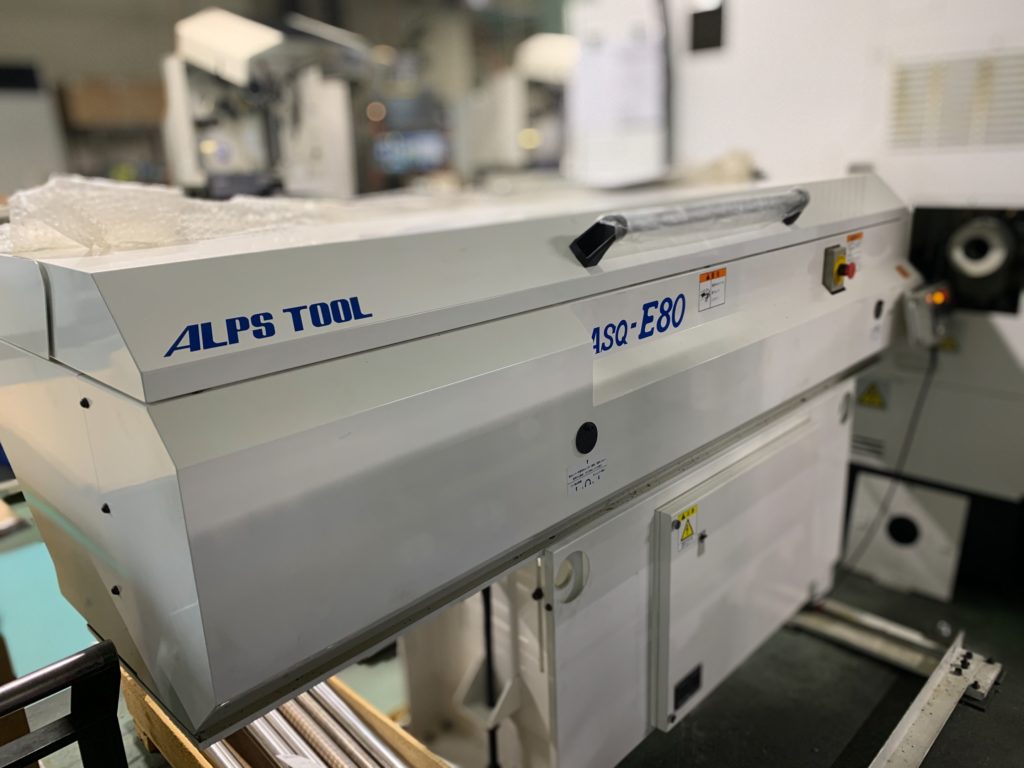

CNC旋盤とは
CNC旋盤（Computer Numerical Control Lathe）は、コンピュータによる数値制御を利用して旋盤作業を自動化した工作機械です。
従来の手動旋盤は、作業者が刃物の位置、送り速度、切込み量を直接操作して加工していました。
この場合、加工精度や仕上がりは作業者の熟練度に大きく依存し、複雑形状の加工は非常に難しく時間もかかるという課題がありました。
一方、CNC旋盤では、加工内容をプログラムとして入力するだけで、自動的に刃物が動き、精密かつ複雑な形状を加工できます。
CNC旋盤の制御はGコードとMコードによって行われます。
Gコードは工具の移動や加工軌跡を指示する命令で、例えば「X方向に5mm移動して外径を削る」といった具体的な動作を示します。
Mコードは主軸の回転開始・停止やクーラント供給、工具交換などの補助動作を制御します。
これらのプログラム命令をもとに、制御装置が主軸、刃物台、送り機構を連動させることで、高精度な加工が実現されます。
CNC旋盤の特徴の一つに、多軸制御があります。
従来の旋盤は基本的に2軸（X軸、Z軸）制御であったのに対し、CNC旋盤は複数の軸を同時制御可能で、外径・内径・端面・溝加工・ねじ切りなどの複合加工を一台で行うことができます。
また、自動工具交換装置を搭載したモデルでは、工具をプログラムに従って自動で切り替え、連続加工を効率的に行うことも可能です。
さらに、CNC旋盤は材料の種類を問わず広範囲に対応できる点も魅力です。
金属加工はもちろん、樹脂や複合材料、耐熱合金、チタンなどの難削材も加工でき、製造現場の多様なニーズに応えられます。
また、加工中に手動で操作する必要がほとんどないため、安全性が高く、事故や作業者の負担を低減できます。
このように、CNC旋盤は精度、効率、安全性の三拍子を兼ね備えた、現代製造業の中核技術として活用されています。
CNC旋盤と従来旋盤の違い
従来の手動旋盤は、熟練作業者の技量に依存して加工精度が決まります。
刃物の送り速度や切込み量、工具の選定は作業者が判断する必要があり、複雑形状や微細加工では熟練者でないと正確な寸法や仕上がりを出すことが困難です。
また、複数工程が必要な加工では工具の交換や位置決めを手作業で行う必要があり、時間も労力もかかります。
連続加工や量産には適していないため、製造効率が低いという問題もあります。
一方、CNC旋盤はコンピュータ制御によってこれらの課題を解決します。
プログラムに基づき、刃物の位置、回転速度、送り速度、切込み量を精密に制御できるため、熟練度に依存せず一定の精度を維持できます。
多軸制御や自動工具交換を組み合わせることで、複雑な形状や高精度加工も、一台で一貫して実施可能です。
これにより、工程時間の短縮、作業効率の向上、量産への対応が可能となります。
また、安全性の面でも優れています。
手動旋盤では加工中に刃物やワークに手を近づける必要がありますが、CNC旋盤では作業者の手が刃物に触れる必要はほとんどありません。
さらに、衝突防止センサーやシミュレーション機能を備えた最新機種では、加工前に工具軌跡や干渉を確認できるため、事故のリスクが大幅に低減されます。
このように、CNC旋盤は「精度」「効率」「安全性」を高次元で両立できる機械として、従来旋盤の課題を解消し、現代工場における生産性向上の中心的役割を担っています。

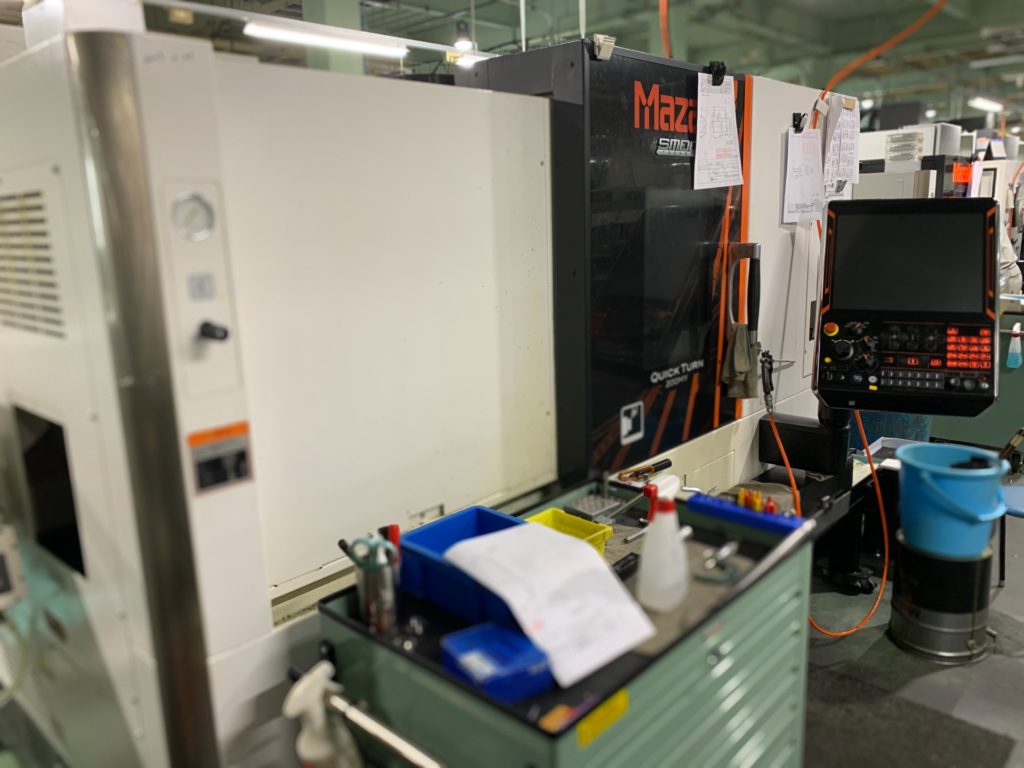

CNC旋盤の構造と制御
CNC旋盤は、非常に高精度な加工を実現するために、複数の構造要素が緻密に連動しています。
主な構造としては「主軸」「刃物台」「制御装置」「送り機構」があります。
まず主軸はワークを固定して回転させる中心部分であり、部品の外径や内径加工の精度に直結する最重要パーツです。
主軸には高精度ベアリングやアンバランス防止設計が施され、回転中の振動やブレを最小限に抑える構造となっています。
また、主軸はモーターで回転速度が制御され、加工する材料や刃物、加工条件に応じて最適な回転数に設定可能です。
これにより、硬度の高い材料や微細部品の加工でも精度を保つことができます。
次に刃物台は、切削工具を保持し、X軸やZ軸など複数方向に移動可能な構造です。
CNC旋盤では、外径削り、内径加工、端面加工、溝加工などの多様な工程を刃物台の動きで実現します。
近年の旋盤では、タレット型刃物台が標準的で、複数の工具を同時に装着でき、プログラムに従って自動で切り替え可能です。
これにより、複数工程を必要とする部品でも、一度のワークセットで加工を完了させることができます。
また、刃物台はリニアガイドやボールねじを用いた精密機構を持ち、高速かつ正確な位置決めを可能にしています。
制御装置はCNC旋盤の“頭脳”です。
GコードやMコードによって主軸の回転、刃物台の位置、送り速度、切込み量などの制御を行い、加工精度を保証します。
最新の制御装置には大型ディスプレイが搭載され、加工前にツール軌跡や干渉のシミュレーションを行うことができます。
これにより誤加工や工具破損のリスクを大幅に低減できるほか、加工履歴の記録や寸法補正も可能で、品質管理や生産管理の効率化にも寄与します。
最後に送り機構は、刃物台や主軸の移動を正確に制御する機構で、ボールねじやリニアガイドを採用しています。
これにより、微細な寸法公差を持つ部品でも安定して加工可能です。
送り機構は加速度制御や減速制御を行うことで、切削中の振動やバリ発生を防ぎ、工具寿命の延長にも貢献します。
これらの主要構造が高度に連動することで、CNC旋盤は単なる旋盤加工では不可能だった複雑形状や高精度部品の効率的な加工を実現しています。
CNC制御の仕組みとGコード
CNC旋盤の最大の特徴は、コンピュータによる数値制御です。
制御はGコードとMコードという2種類のプログラム言語で行われます。
Gコードは、刃物の移動方向、加工パス、速度、切込み量などを指示する命令であり、加工精度に直結します。
例えば「X軸方向に5mm移動しながら外径を削る」などの具体的な動作を指示できます。
Mコードは、主軸の回転開始・停止、工具交換、クーラント供給など補助的な動作を制御します。
GコードとMコードを組み合わせることで、複雑な加工手順も自動で正確に実行できます。
CNC制御の工程は、まず設計図やCADデータからGコードプログラムを作成することから始まります。
プログラムには、切削速度、送り速度、切込み量、回転数、工具選定など加工条件の詳細も含まれます。
制御装置はプログラムを解析し、刃物台や主軸を指示通りに動かします。
この際、刃物の軌跡や加工順序が正確でなければ、寸法誤差や干渉、工具損傷の原因となるため、プログラム作成時の正確性が不可欠です。
最新のCNC旋盤では、加工前にツール軌跡や加工順序のシミュレーションが可能です。
これにより、刃物とワークの干渉、過負荷や切削順序の誤りを事前に確認でき、加工効率の最適化と材料・工具ロスの低減を実現します。
さらに、加工履歴を記録することで、品質管理やトレーサビリティを向上させることも可能です。
CNC制御は単なる自動化に留まらず、高精度・高効率・高安全性を実現するための中核技術であり、現代の製造現場では不可欠な存在となっています。
CNC旋盤の加工技術
外径加工
外径加工は、CNC旋盤における最も基本的で重要な加工工程の一つです。
ワークの外周を削り、製品の指定寸法や形状精度、表面仕上げを確保する作業であり、精密部品から汎用部品まで幅広く適用されます。
CNC旋盤では、X軸方向に刃物を送り、Z軸方向にワークの進行を制御することで、正確かつ均一な外径加工が可能です。
手動旋盤では作業者の技量に依存する寸法精度も、CNC旋盤ではプログラム制御により再現性の高い加工が実現します。
外径加工では、切削条件の設定が非常に重要です。
切込み量、送り速度、主軸回転数の適切な選定により、切削抵抗や振動を抑制し、工具寿命を延ばすことができます。
特に硬度の高い材料や難削材では、刃物の材質選定も精度に直結します。
超硬合金やセラミック工具を用いることで、切削抵抗の低減と摩耗の抑制が可能になり、表面粗さや寸法精度の安定化に寄与します。
CNC旋盤の外径加工は、多段階加工が一般的です。
まず粗加工で余分な材料を効率的に除去し、次に仕上げ加工で微細な寸法精度や高品質な表面仕上げを実現します。
粗加工と仕上げ加工用の工具をタレットに装着し、自動で切り替えることで、一度のワークセットで工程を完了できます。
さらに、CNC制御により、加工中にリアルタイムで寸法補正を行うことも可能で、加工誤差を最小限に抑えることができます。
また、CNC旋盤では異なる形状の外径加工も容易です。
円筒形だけでなくテーパー加工や曲線形状、段付き形状なども、プログラムで刃物軌跡を精密に制御することで高精度に仕上げられます。
加工効率、精度、再現性のすべてにおいて、CNC旋盤の外径加工は手動旋盤を大きく上回る性能を発揮し、自動車部品、航空機部品、精密機械部品など多くの製造現場で不可欠な加工工程となっています。
内径加工
内径加工は、パイプ状部品やボス、穴付き部品などの内側表面を加工する工程です。
CNC旋盤では、内径加工用の工具を使用し、X軸方向の刃物移動とZ軸方向のワーク送りを組み合わせることで、正確な内径寸法や均一な表面仕上げを実現します。
従来の手動旋盤では、深穴や狭径の内径加工は工具の剛性不足やアクセス制限により困難でした。
しかし、CNC旋盤では刃物の形状や軸方向の移動を精密制御できるため、深穴加工や微細穴加工も安定して行うことができます。
内径加工では、刃物の剛性と取り付け角度、切削条件の最適化が不可欠です。
刃物が細すぎると切削中に振動やたわみが生じ、寸法精度の低下やバリの発生、表面粗さの悪化につながります。
CNC旋盤では、切削速度、送り速度、切込み量をプログラムに従って最適化できるため、工具の振動や摩耗を最小限に抑え、安定した加工を実現できます。
また、深穴加工の場合はクーラント供給も重要で、刃物の過熱を防ぎ切りくずの排出を効率化し、工具寿命の延長と加工精度の向上に貢献します。
さらに、CNC旋盤では内径加工と外径加工を同一ワークで連続して行えるため、段取り替えの手間を削減し、加工効率を大幅に向上させることが可能です。
加工中の寸法誤差や工具摩耗も制御装置により補正されるため、高精度な内径寸法を維持できます。
CNC旋盤の内径加工は、単なる穴あけに留まらず、精密部品の高品質な内側加工を可能にし、航空・自動車・精密機械など幅広い産業分野で不可欠な工程となっています。
ねじ切り加工
ねじ切り加工は、CNC旋盤で外径や内径にねじを形成する工程であり、ボルト、ナット、軸受部品など多くの機械部品で必要とされる加工です。
CNC旋盤では、Gコードプログラムに基づいて刃物の送り速度と回転速度を精密に制御することで、正確なねじピッチやねじ深さを再現可能です。
手動旋盤でのねじ切りは熟練者の技量に大きく依存しますが、CNC旋盤ではプログラム制御により高精度で安定したねじ加工が可能となり、量産や精密部品の製造に最適です。
外径ねじ加工では、タレットに装着したねじ切り用の工具を使用し、CNC制御により刃物を螺旋状に動かしてねじ山を形成します。
送り速度と主軸回転数の同期が非常に重要で、わずかな誤差でもねじ山の形状が崩れるため、制御精度が要求されます。
CNC旋盤では、Gコードでねじピッチや開始位置、切削深さを指定することで、精密なねじ山を自動で形成できます。
これにより、同一条件で複数の部品を加工しても寸法のばらつきがほとんど発生せず、量産効率が大幅に向上します。
内径ねじ加工（タップ加工）では、内径に対してねじ山を形成するため、深穴加工と組み合わせることが多く、刃物の剛性や切削条件の最適化が不可欠です。
切削抵抗や工具摩耗を抑えるため、CNC旋盤では送り速度や切込み深さを精密に制御し、必要に応じて潤滑・冷却を供給します。
さらに、CNC旋盤では複数段階に分けて荒削り・中削り・仕上げ加工を行うことができるため、硬質材料でも高精度なねじ切りが可能です。
また、CNC旋盤では特殊なねじ形状や非標準ピッチの加工も容易です。
例えば、テーパねじ、トラペゾイドねじ、スクロールねじなど、複雑な形状もGコードで精密制御することで再現可能です。
さらに、加工前にツール軌跡をシミュレーションすることで、工具干渉やワーク損傷のリスクを事前に確認でき、加工効率と安全性を高めることができます。
このように、CNC旋盤のねじ切り加工は精度、効率、安全性の三拍子がそろった高度な工程であり、現代製造業において欠かせない技術です。
溝加工・特殊加工
溝加工は、CNC旋盤でワーク表面に特定幅・深さの溝を形成する工程で、Oリング溝、スプライン溝、キー溝など多くの部品で必要とされます。
CNC旋盤では、X軸・Z軸の複合制御により刃物の位置と移動を正確に制御できるため、幅や深さ、溝の断面形状を高精度で再現できます。
手動旋盤では溝加工は熟練度に依存するため、特に微細溝や深溝の加工は困難でしたが、CNC制御では均一かつ再現性の高い溝加工が可能です。
溝加工では刃物の形状選定が重要です。
V溝や矩形溝、丸溝など、溝断面に応じた刃物を使用する必要があります。
また、切削中の振動やバリ発生を抑えるために、切込み量や送り速度を最適化することが重要です。
CNC旋盤では、これらの条件をプログラムに組み込むことで、複雑な溝形状でも高精度に加工できます。
さらに、溝加工は内径・外径のいずれでも可能で、深溝や微細溝にも対応できます。
特殊加工としては、段付き加工、テーパー加工、曲線加工、さらには非円形断面の旋削加工などがあります。
CNC旋盤では複数軸を連動制御できるため、これらの複雑形状も自動で加工可能です。
また、深穴加工や内径溝加工では切りくずの排出や工具摩耗の管理も重要で、CNC制御により切削速度や潤滑供給を制御することで安定した加工が可能です。
さらに、加工前にツールパスをシミュレーションすることで、工具干渉や加工順序のミスを防ぎ、作業効率と精度を高めることができます。
溝加工・特殊加工は、CNC旋盤の精密性と多軸制御能力を最も活かせる工程の一つです。
高精度な寸法再現性、複雑形状への対応力、効率的な工程管理により、自動車、航空機、精密機器など多くの産業分野で不可欠な加工技術となっています。
CNC旋盤の導入により、これまで困難だった複雑形状の加工も安定して量産可能となり、製造現場の生産性向上に大きく貢献しています。
CNC旋盤の用途・活用事例
CNC旋盤は高精度かつ自動化された加工が可能なため、幅広い産業分野で不可欠な加工機です。
ここでは代表的な用途や具体的な活用事例を詳しく解説します。
自動車部品での活用
自動車産業では、CNC旋盤はエンジン部品、シャフト、ギア、ボルト・ナット、サスペンション部品など、多種多様な部品の加工に使用されています。
特にエンジンのクランクシャフトやカムシャフト、ドライブシャフトのような回転部品は、寸法公差が非常に厳しく、高精度な外径・内径加工が必要です。
CNC旋盤では、X軸・Z軸の精密制御により、微小な寸法誤差でも安定した加工が可能です。
従来の手動旋盤では、複雑形状やテーパー形状を高精度で加工することは困難でしたが、CNC旋盤ではプログラム制御により自動で高精度加工が可能となります。
また、ギアやスプライン部品では溝加工や段付き加工が必要ですが、CNC旋盤の多軸制御により、一度のワークセットで複数工程を完了させることができます。
これにより段取り替えや再セットによる誤差を減らし、量産効率を大幅に向上させます。
さらに、自動車部品は強度や耐久性の要求が高いため、切削条件の最適化が重要です。
CNC旋盤では切込み量、送り速度、主軸回転数をプログラムで精密に設定できるため、工具摩耗や振動を最小限に抑え、高品質な表面仕上げを維持できます。
近年の自動車産業では、EV化や高燃費エンジンの開発に伴い、部品形状はより複雑化しています。
CNC旋盤は、多段階加工やテーパー加工、深穴加工などに対応できるため、従来の旋盤では対応が難しかった高度な部品加工も可能です。
また、加工履歴や寸法補正をCNC制御で記録・管理することで、品質管理やトレーサビリティの向上にも貢献します。
このように、自動車部品加工におけるCNC旋盤は、精度、効率、再現性の三拍子が揃った不可欠な装置となっています。
航空・宇宙分野での活用
航空・宇宙産業では、部品の軽量化や高強度化、極めて厳しい寸法公差が求められます。
エンジン部品、タービンブレード、シャフト、精密構造部品などは、従来の手作業加工では対応が難しい複雑形状が多く存在します。
CNC旋盤では、タレット型刃物台や多軸制御により、外径加工、内径加工、ねじ切り、溝加工など複雑な加工を高精度で自動化できます。
これにより、精密で複雑な部品も安定して量産できるのです。
航空機用材料はチタン合金や高強度アルミ合金、ニッケル基合金など硬度や耐熱性の高いものが多く、切削抵抗が大きく工具摩耗が発生しやすいという特徴があります。
CNC旋盤では、切削速度や送り速度、切込み量を材料に合わせて精密に制御できるため、工具の摩耗を抑えつつ高精度な加工が可能です。
また、深穴やテーパー形状、段付き形状なども精密に加工できるため、航空機部品の複雑形状に対応可能です。
さらに、航空・宇宙部品では品質管理やトレーサビリティが極めて重要です。
CNC旋盤は加工履歴を自動で記録できるため、工程管理や品質保証に直結します。
加工前にツール軌跡をシミュレーションすることで、干渉や加工順序のミスを防止し、リスクの低減も可能です。
こうした高度な加工制御は、従来の手作業旋盤では実現できなかった安定性と再現性を提供し、航空・宇宙分野におけるCNC旋盤の重要性を高めています。
精密機器・医療機器分野での活用
精密機器や医療機器の分野では、部品精度や表面品質が極めて重要であり、CNC旋盤の高精度・高再現性加工が不可欠です。
例えば、医療用の注射器部品、人工関節、内視鏡用部品、微細シャフトや精密機械用軸受部品など、直径数ミリから十数センチ程度の微細で高精度な部品が多く求められます。
これらの部品は寸法公差が数ミクロン単位に設定されることもあり、CNC旋盤でなければ安定した量産は困難です。
医療機器用部品は、ステンレス鋼やチタン合金、特殊樹脂など耐薬品性や生体適合性を考慮した材料が使われることが多く、硬度や切削性に差があります。
CNC旋盤では、材料特性に応じた切削速度、送り速度、切込み量を精密に制御できるため、工具摩耗や振動による寸法誤差を抑え、高精度で安定した加工が可能です。
また、微細加工では工具径や形状の選定が極めて重要ですが、CNC制御により微小な動作も自動で正確に再現できます。
さらに、精密機器や医療機器では、複雑な形状や多工程加工が必要な部品が多く存在します。
CNC旋盤はタレット型刃物台や多軸制御により、外径加工、内径加工、溝加工、ねじ切りなど複数工程を一度のワークセットで完了させることができます。
これにより段取り替えの誤差や加工時間を大幅に削減できるほか、加工前にツール軌跡のシミュレーションを行うことで干渉や加工ミスを事前に防止できます。
医療分野では、さらに品質管理やトレーサビリティが強く求められます。
CNC旋盤は加工履歴や寸法補正データを自動で記録できるため、製造工程の監査や品質保証に活用できます。
また、精密機器分野では微小な歯車やカム部品などの量産にも適しており、同一条件で高精度な部品を安定して大量に製造可能です。
このように、CNC旋盤は精密機器・医療機器分野において、精度、効率、安全性、品質管理のすべてを高次元で満たす不可欠な加工技術として活用されています。
