治具の種類や使い方など徹底解説！！
本日は治具の基本について解説していきます！
種類や使い方など解説しますので、是非ご覧ください♪
治具とは
治具（じぐ）とは、製造や加工、組立、検査などの工程において、ワーク（加工対象物）を正確な位置に保持・固定し、作業を補助するための装置や道具を指す。
英語では「Jig」や「Fixture」と呼ばれ、特に加工分野では両者を区別して使う場合もあるが、日本の製造現場では総称して「治具」と呼ばれることが多い。
治具の最大の目的は、作業の再現性を高め、品質の安定化と作業効率の向上を図ることにある。
例えば、同一形状の部品を繰り返し加工する場合、人の手による位置決めや固定に依存すると、どうしてもバラつきが発生する。
治具を使用すれば、ワークを所定の位置に置くだけで、常に同じ基準で加工・組立が可能となり、加工精度や寸法精度のばらつきを最小限に抑えることができる。
これは量産加工だけでなく、多品種少量生産においても極めて重要な要素である。
また、治具は作業者の技能差を吸収する役割も担う。
熟練者でなくても、治具を用いることで一定の品質を確保できるため、人材不足や技能継承が課題となる現代の製造現場において、その重要性は年々高まっている。
さらに、作業時間の短縮や段取り替え時間の削減にも寄与し、生産性向上の観点からも欠かせない存在である。
このように治具は、単なる補助具ではなく、品質・コスト・納期（QCD）を支える基盤技術の一つとして、あらゆる製造工程で活用されている。
治具と工具・金型との違い
治具はしばしば工具や金型と混同されるが、それぞれは役割や目的が明確に異なる。
まず工具とは、切削工具やドライバー、レンチのように、直接加工や作業を行うための道具を指す。
一方で治具は、工具そのものではなく、工具や作業が正しく機能するための環境を整える存在である。
言い換えれば、工具が「作業を行う手段」であるのに対し、治具は「作業を正確に行うための土台」といえる。
また、金型との違いも重要なポイントである。
金型は主にプレス加工や射出成形などで使用され、材料を所定の形状に成形するための型であり、製品形状そのものを作り出す役割を担う。
一方、治具は製品形状を作るものではなく、加工・組立・検査の過程でワークを支え、位置決めや固定を行うことが主目的である。
そのため、金型は製品の一部とみなされることが多いが、治具は生産設備や工程付帯品として扱われる。
さらに、コスト構造や設計思想にも違いがある。
金型は高精度かつ高耐久が求められ、初期投資が大きくなる傾向があるのに対し、治具は使用目的や生産数量に応じて、簡易的な構造が採用されることも多い。
試作や短納期案件では、アルミや樹脂を用いた簡易治具が活用されるケースも一般的である。
このように、治具・工具・金型は互いに補完関係にあり、それぞれの違いを正しく理解することが、適切な工程設計やコスト最適化につながる。
製造現場における治具の重要性
製造現場において治具が果たす役割は非常に大きく、その有無が生産性や品質に直結すると言っても過言ではない。
特に近年は、短納期対応や多品種少量生産、品質要求の高度化が進んでおり、治具の出来がそのまま現場力を左右する要素となっている。
まず品質面では、治具による正確な位置決めと安定した固定が、加工精度や組立精度のばらつきを抑制する。
これは不良率の低減だけでなく、後工程での手直し削減やクレーム防止にもつながる。
特に幾何公差や同軸度、平行度などが厳しく求められる部品では、治具設計の良否が製品品質を大きく左右する。
次に生産性の面では、段取り作業の効率化が挙げられる。
治具を用いることで、ワークのセットや取り外しが迅速に行え、加工時間以外のロスを削減できる。
また、自動化設備やロボットと組み合わせることで、無人運転や省人化を実現する基盤にもなる。
この点において、治具は単独で完結する存在ではなく、設備・工程全体を最適化するためのキーコンポーネントである。
さらに、安全性の向上も重要な要素である。
ワークを確実に固定する治具は、加工中の飛散やズレを防止し、作業者の事故リスクを低減する。
これは労働安全衛生の観点からも見逃せないメリットであり、結果として安定した操業環境の構築につながる。
このように、治具は単なる補助具ではなく、品質・生産性・安全性を同時に支える重要な存在として、製造現場に不可欠な役割を担っている。
用途別に見る治具の種類
加工治具（切削・穴あけ・研削用）
加工治具とは、切削加工、穴あけ加工、研削加工などの機械加工工程において、ワークを正確な位置に保持・固定し、安定した加工を実現するための治具を指す。
フライス盤、旋盤、マシニングセンタ、ボール盤など、使用する工作機械に応じて多種多様な加工治具が存在するが、共通する目的は「加工精度の安定化」と「作業効率の向上」である。
加工治具の最大の役割は、ワークの位置決め基準を明確にし、加工中にズレや振動が発生しないよう確実に固定することにある。
特に切削抵抗が大きい加工や、高精度な寸法・公差が求められる加工では、治具の剛性やクランプ方法が仕上がり品質に直結する。
位置決めピン、ストッパー、Vブロック、クランプなどを適切に組み合わせることで、再現性の高い加工が可能となる。
また、加工治具は段取り時間の短縮にも大きく貢献する。
治具を使用すれば、作業者はワークを所定の位置に載せ、クランプするだけで加工準備が完了するため、都度測定や微調整を行う必要がない。
これにより、量産加工はもちろん、多品種少量生産においても生産性を維持しやすくなる。
さらに近年では、マシニングセンタ向けに多面加工対応の治具や、パレットチェンジャーと組み合わせた治具設計も一般的になっている。
これにより、ワンチャッキングで複数工程を完結させることが可能となり、工程集約や精度向上につながっている。
加工治具は、機械性能を最大限に引き出すための不可欠な存在といえる。
組立治具（位置決め・保持用）
組立治具は、複数の部品を組み合わせて製品を完成させる工程において、部品同士の位置関係を正確に保ち、安定した組立作業を行うための治具である。
ねじ締結、圧入、接着、はめ込みなど、さまざまな組立作業に対応した治具が存在し、製品品質の均一化に大きく寄与する。
組立工程では、部品点数が多くなるほど位置ズレや組付け誤差が発生しやすくなる。
組立治具を使用することで、部品を決められた位置に自然に誘導でき、作業者の感覚や経験に依存しない安定した組立が可能となる。
特に、平行度や直角度、同軸度が重要となる製品では、治具による位置決めが不可欠である。
また、組立治具は作業性の向上にも貢献する。
部品を仮保持した状態で作業できるため、両手が自由になり、ねじ締めや配線作業をスムーズに行える。
これにより作業時間が短縮されるだけでなく、作業者の負担軽減や疲労低減にもつながる。
人手作業が中心となる工程ほど、治具の効果は顕著に表れる。
さらに、量産ラインではポカヨケ機能を組み込んだ組立治具も多く採用されている。
部品の向きが間違っているとセットできない構造にすることで、組付けミスを未然に防止できる。
組立治具は、品質保証と生産効率の両立を支える重要な工程要素といえる。
検査治具（寸法・形状・機能検査用）
検査治具は、製品や部品が設計通りに製作されているかを確認するために使用される治具で、寸法検査、形状検査、機能検査を効率的かつ正確に行うことを目的としている。
ノギスやマイクロメータのような測定工具とは異なり、検査治具は合否判定を迅速に行う点に特徴がある。
代表的なものに、通り・止まりゲージや、専用の形状検査治具が挙げられる。
これらは、測定値を数値で読み取るのではなく、「入る・入らない」「合う・合わない」といった判断を行うため、検査時間の短縮と作業者間の判断差を排除できるメリットがある。
量産現場では、全数検査や抜き取り検査の効率化に欠かせない存在である。
また、検査治具は品質の安定化だけでなく、工程能力の把握や不具合の早期発見にも寄与する。
組立後の完成品検査だけでなく、中間工程でのインプロセス検査に活用することで、不良の流出防止や手戻り削減につながる。
これは品質コスト低減の観点からも重要である。
近年では、センサやデジタル計測機器を組み込んだ検査治具も増えており、自動判定やデータ収集によるトレーサビリティ確保が可能となっている。
検査治具は、品質保証体制を支える基盤として、ますます高度化している。
溶接・接合治具
溶接・接合治具は、溶接、ろう付け、接着などの工程において、部材同士の位置関係を正確に保持し、歪みやズレを抑制するための治具である。
溶接工程では熱による変形が避けられないため、治具の設計が仕上がり精度に大きく影響する。
溶接治具の主な役割は、部材を所定の位置・角度で固定し、溶接中および冷却過程における変形を最小限に抑えることである。
特にフレーム構造や大型部品では、わずかなズレが全体精度に影響するため、高剛性かつ安定したクランプ機構が求められる。
また、溶接作業の再現性確保も重要なポイントである。
治具を用いることで、毎回同じ姿勢・同じ順序で溶接が行えるため、溶接品質のばらつきを抑制できる。
これは外観品質だけでなく、強度や耐久性の安定化にも直結する。
さらに、作業効率や安全性の面でも溶接治具は効果を発揮する。
部材を確実に保持できることで、作業者は溶接作業に集中でき、火花飛散や部材落下といったリスクも低減される。
溶接・接合治具は、品質確保と安全操業の両立を支える重要な治具といえる。
機能別に分類される治具
位置決め治具の種類と特徴
位置決め治具とは、加工・組立・検査などあらゆる工程において、ワークを所定の基準位置に正確かつ再現性高く配置するための治具である。
製造工程における精度の起点は位置決めにあると言っても過言ではなく、位置決め治具の良否が後工程すべての品質に影響を及ぼす。
位置決めの基本原則としてよく知られているのが「3-2-1の原則」である。
これは、3点で平面を決め、2点で方向を決め、1点で位置を拘束するという考え方で、過拘束を避けながら安定した位置決めを行うための基本理論である。
位置決め治具では、この原則に基づいてピン、ストッパー、基準面などが配置されることが多い。
代表的な位置決め要素には、ダウエルピン、Vブロック、キー溝、位置決めプレートなどがある。
丸物ワークにはVブロック、角物には基準面とストッパーを組み合わせるなど、ワーク形状に応じた設計が求められる。
また、繰り返し使用される治具では、位置決め部の摩耗が精度低下につながるため、焼入れ材や交換可能なブッシュを用いる工夫も一般的である。
位置決め治具の重要なポイントは、精度だけでなく作業性とのバランスである。
高精度を追求するあまり、セットに時間がかかる構造では生産性が低下してしまう。
現場では「誰が使っても迷わず正しい位置に置ける」ことが重視され、ガイド形状やテーパ部を設けるなど、直感的に扱える設計が求められる。
位置決め治具は、精度と作業性を両立させるための基礎的かつ重要な治具である。
固定・クランプ治具の種類
固定・クランプ治具は、位置決めされたワークを加工中や作業中に動かないよう確実に保持するための治具である。
特に切削加工や溶接など、外力や熱影響を受ける工程では、クランプの安定性が品質を左右する重要な要素となる。
代表的なクランプ方式には、手動クランプ、トグルクランプ、ボルトクランプ、偏心カムクランプなどがある。
簡易的な治具ではボルト締結が多用されるが、段取り時間短縮が求められる現場では、ワンタッチで操作できるトグルクランプやカムクランプが有効である。
量産ラインでは、エアシリンダや油圧を用いた自動クランプも一般的に使用されている。
クランプ治具設計で重要なのは、「必要十分な保持力」を確保することである。
過剰なクランプ力はワークの変形や傷の原因となり、逆に不足すると加工中のズレやビビりを招く。
特に薄物部品やアルミ、樹脂などの軟質材料では、クランプ位置や当て面形状に細心の注意が必要である。
また、安全性と作業性も重要な観点である。
クランプ操作が煩雑だと作業ミスや事故のリスクが高まるため、操作方向の統一や指挟み防止構造などの配慮が求められる。
固定・クランプ治具は、位置決め治具と一体で考えることで、初めて安定した工程を実現する存在といえる。
ガイド・案内機能を持つ治具
ガイド・案内機能を持つ治具は、工具やワークの動きを一定の方向や位置に誘導する役割を担う治具である。
代表例としては、ドリルガイド治具やタップガイド治具、組立工程での挿入ガイドなどが挙げられる。
例えばドリル加工において、位置決めだけでは工具の進入角度や位置ズレを完全に防げない場合がある。
そのような場合、ブッシュ付きのドリルガイド治具を用いることで、工具の進行方向を物理的に拘束し、穴位置や直角度を安定させることができる。
これは手動加工だけでなく、簡易設備を用いた加工でも有効である。
組立工程においても、ガイド治具は重要な役割を果たす。
シャフトの圧入や部品の差し込み作業では、わずかな角度ズレが不良や破損につながる。
ガイド治具を用いることで、部品が自然に正しい姿勢へ導かれ、作業者の感覚に頼らない安定した組立が可能となる。
ガイド治具は一見すると補助的な存在に見えるが、不良低減や作業時間短縮に大きく貢献する。
特に経験の浅い作業者が多い現場や、品質要求が厳しい工程では、その効果は非常に大きい。
ガイド・案内機能は、治具に付加価値を与える重要な要素である。
複合機能治具（多機能治具）
複合機能治具とは、位置決め・固定・ガイドなど複数の機能を一体化した治具を指す。
近年の製造現場では、工程集約や省スペース化、生産性向上が求められており、単機能治具よりも多機能治具が採用されるケースが増えている。
例えば、マシニングセンタ用の治具では、位置決めピンによる基準設定、油圧クランプによる固定、加工順を考慮した逃げ構造などが一体化されていることが多い。
このような治具を用いることで、ワークの付け替え回数を減らし、ワンチャッキングで複数工程を完結させることが可能となる。
一方で、複合機能治具は設計難易度が高く、初期コストも増加しやすい。
そのため、生産数量や製品寿命を考慮した上で、投資対効果を見極めることが重要である。
量産品や長期生産品では効果が大きいが、試作や短期案件ではシンプルな治具の方が適している場合もある。
複合機能治具は、現場の課題を総合的に解決するための手段であり、単なる治具設計を超えた「工程設計の一部」として位置づけられる存在である。
加工方法別の治具

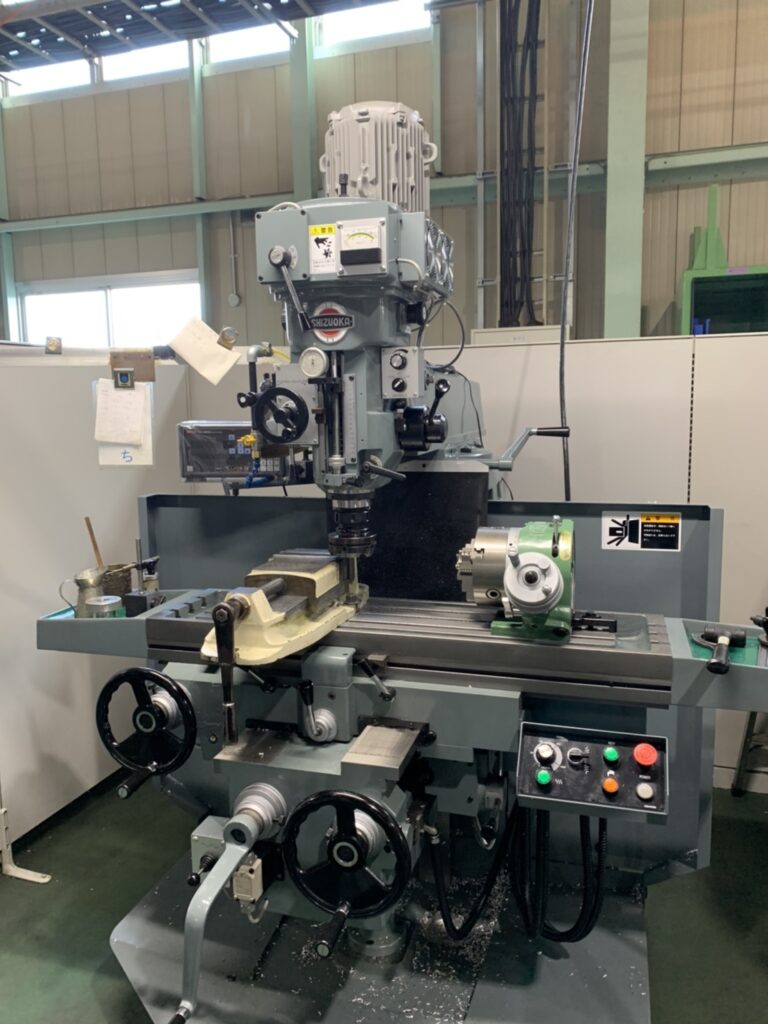

フライス加工用治具
フライス加工用治具は、フライス盤や立形・横形マシニングセンタにおいて、ワークを正確な位置に固定し、平面加工や溝加工、側面加工などを安定して行うための治具である。
フライス加工は切削抵抗が断続的に変化しやすく、ワークの浮き上がりやズレが発生しやすいため、治具の剛性と固定方法が極めて重要となる。
一般的なフライス加工用治具には、ベースプレート、位置決めピン、ストッパー、クランプ機構が組み合わされている。
基準面を明確に設定し、3-2-1の原則に基づいてワークを支持することで、再現性の高い加工が可能となる。
特に角物部品では、直角度や平行度を確保するため、基準面同士の精度管理が欠かせない。
また、フライス加工では加工面が多岐にわたるため、治具設計の段階で工具干渉や切粉排出も考慮する必要がある。
切粉が治具やワークの間に噛み込むと、位置ズレや加工面粗さの悪化につながるため、逃げ形状や切粉溝を設けることが一般的である。
作業現場では、切粉対策が治具寿命や品質安定に直結する。
量産加工では、パレット対応治具や多個取り治具が活用されることも多い。
一度の段取りで複数個を同時に加工できるため、加工効率が大幅に向上する。
一方で、ワーク間のばらつきやクランプ力の均等化といった課題もあるため、設計段階での検討が不可欠である。
フライス加工用治具は、加工精度と生産性を両立させるための代表的な治具といえる。
旋盤加工用治具
旋盤加工用治具は、旋盤や複合旋盤において、円筒形状部品や回転対称部品を安定して把持・加工するための治具である。
旋盤加工ではワークが高速回転するため、把持の確実性とバランスが非常に重要となる。
代表的な旋盤加工用治具としては、チャック爪（ソフトジョー）、コレットチャック、専用把持治具などが挙げられる。
特にソフトジョーは、ワーク形状に合わせて切削加工することで高い同心度を確保できるため、高精度加工に広く用いられている。
量産品では、繰り返し精度と段取り性を両立できる点が大きなメリットである。
旋盤治具設計で注意すべき点は、加工中の遠心力や切削抵抗によるワークのズレである。
把持長さが不足していると、加工中にワークが抜けたり振れたりする危険があるため、適切な把持面積と締結力が必要となる。
また、薄肉部品では過度な締め付けによる変形を防ぐ工夫も求められる。
さらに、複合旋盤やNC旋盤では、裏面加工や多工程加工を考慮した治具設計が重要となる。
一次加工後の基準面を活かした再把持や、反転不要で加工できる構造を採用することで、工程短縮と精度向上を同時に実現できる。
旋盤加工用治具は、回転加工特有の条件を踏まえた専門性の高い治具である。
マシニングセンタ用治具
マシニングセンタ用治具は、多面加工・高精度加工を前提とした治具であり、近年の製造現場では最も高度化・多様化が進んでいる分野である。
立形・横形いずれにおいても、治具は機械性能を最大限に引き出すための重要な要素となる。
マシニングセンタ用治具では、ワンチャッキングで複数面を加工できるよう、位置決めとクランプの配置が工夫される。
特に横形マシニングセンタでは、4面・5面加工を想定した治具設計が一般的であり、治具自体の姿勢変化に耐える剛性とバランスが求められる。
また、パレットチェンジャーとの組み合わせも重要なポイントである。
治具をパレットに固定することで、段取り作業を機外で行い、機械停止時間を最小限に抑えることができる。
これは高稼働率を求められる現場において、大きなメリットとなる。
一方で、マシニングセンタ用治具は構造が複雑化しやすく、設計・製作コストが高くなる傾向がある。
そのため、生産数量や製品ライフサイクルを踏まえた投資判断が重要である。
マシニングセンタ用治具は、工程設計と設備戦略を反映した、付加価値の高い治具といえる。
専用加工機向け治具
専用加工機向け治具は、特定の製品や加工工程に特化して設計される治具であり、量産ラインや自動化設備で多く使用される。
専用機では加工内容が固定されているため、治具もその工程に最適化された構造となる。
この種の治具の最大の特徴は、生産性の高さである。
ワークのセットから加工、取り外しまでを最短時間で行えるよう設計されており、場合によっては自動供給・自動排出機構と一体化されることもある。
これにより、人手を介さない安定した生産が可能となる。
一方で、専用加工機向け治具は汎用性が低く、製品仕様の変更に対応しにくいというデメリットもある。
そのため、設計段階では将来の設計変更やモデルチェンジを見据えた拡張性をどこまで持たせるかが重要な検討事項となる。
専用加工機向け治具は、初期投資は大きいものの、長期量産においては圧倒的なコストメリットを生み出す。
生産数量と安定供給が前提となる場合に、その真価を発揮する治具である。
